20.3. ПОСТРОЕНИЕ БАЗИСНЫХ ОСЕВЫХ СИСТЕМ И РАЗБИВКА ОСЕЙ НА ИСХОДНОМ ГОРИЗОНТЕ

Базисными осевыми системами называют плановую разбивочную основу на исходном горизонте. Исходным горизонтом принято называть горизонт монтажной площадки по завершении строительства подземной части здания.

Базисные фигуры осевой системы строятся на исходном горизонте и по своей форме повторяют конфигурацию здания. Они состоят в основном из типовых правильных геометрических фигур, стороны которых располагаются параллельно осям здания так, чтобы последующая разбивка осей выполнялась непосредственно линейными промерами вдоль сторон базисной фигуры и методом бокового нивелирования - в перпендикулярном направлении.

Точность построения плановой сети на исходном горизонте определяется необходимой точностью детальной разбивки осей с учетом построения пространственной сети на монтажных горизонтах и для сборных зданий характеризуется средней квадратической ошибкой 1 - 2 мм. Число точек в сети зависит от размеров и конфигурации здания, технологии выполнения строительно-монтажных работ и других факторов.

Существенное значение имеет правильный выбор мест расположения точек базисной фигуры и способа их закрепления, так как эти точки должны быть сохранены до окончания возведения здания.

Положение точек плановой сети на исходном горизонте определяется от осей здания. Оси здания на исходный горизонт переносятся от осей, закрепленных вне контура здания, методом наклонного проектирования с помощью теодолита. При этом фиксируют положение двух взаимно перпендикулярных продольной и поперечной осей.

Взаимное положение точек базисных фигур определяется в результате выполнения точных измерений. Длины сторон измеряют

268

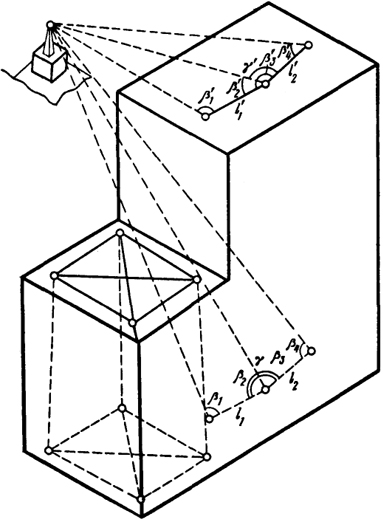

 Рис. 20.9. Схема переноса базисных фигур с исходного на монтажный горизонт
Рис. 20.9. Схема переноса базисных фигур с исходного на монтажный горизонт

компарированной рулеткой с миллиметровыми делениями с натяжением и измерением температуры воздуха. Угловые измерения выполняются точными теодолитами.

По результатам измерений производятся уравнивание и вычисление координат точек базисной сети. Для упрощения вычислений применяется условная система координат, принимая координаты одной из точек сети и направление одной из осей за начальные. Вычисленные координаты сравниваются с проектными и по результатам сравнения выполняется редуцирование. По отредуцированным точкам производят контрольные измерения и при необходимости - повторное редуцирование.

В практике строительства гражданских зданий базисные фигуры строятся в основном в виде прямоугольников с диагоналями и центральных систем (рис. 20.9). Наиболее предпочтительным методом построения является метод трилатерации. Иногда для узких, но протяженных зданий базисной фигурой могут служить прямые или ломаные линии. В этом случае для контроля производят угловую привязку этих линий к постоянным местным предметам, видимым как с исходного, так и со всех вышележащих горизонтов. Для этого измеряют углы β и γ, длины сторон l1 и l2 на исходном горизонте и углы β’,γ’ длины сторон l
1
  , l
2
  - на монтажном.

269
