20.2. ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ ВОЗВЕДЕНИИ ПОДЗЕМНОЙ
ЧАСТИ ЗДАНИЙ

В соответствии с терминологией, принятой в проектно-сметной документации согласно указаниям СНиП, строительный объем здания определяется как сумма строительных объемов выше отметки ±0,00 - надземная часть здания и ниже этой отметки - подземная часть здания. Цокольный этаж, если верх его перекрытия находится ниже средней планировочной отметки земли не менее чем на 2 м.

К строительным работам по возведению подземной части зданий относятся земляные работы по открытию котлованов, их обустройству и укреплению искусственными конструкциями (подпорные стенки, шпунтовые ограждения, сваи и т. п.).

Земляные работы. Исходыми данными при отрыгни котлованов, траншей и других перемещениях грунта служат топографические планы с напасенными на них проектами сооружений. Проекты вертикальной планировки, траншей, котлованов, насыпей, выемок, карьеров сначала выносят в натуру. Разбивку контуров сооружений выполняют по существующей к началу работ поверхности.

Точки разбивки закрепляют на местности геодезическими знаками, которые ограждают; ограждение красят чередующимися яркими полосами. В скальных грунтах положение точек разбивки закрепляют пересечением двух канавок, высеченных в скале. Точки разбивки при этом обкладывают камнями, а надписи делают трудносмываемой, обычно масляной, краской.

При перенесении отметок для устройства насыпей, возводимых без уплотнения, учитывают последующую естественную осадку грунта.

259

По окончании работы механизированной землеройной техники принимают геометрические размеры и отметки котлованов, траншей и др. сооружений.

При возведении фундаментов и для укладки труб дно котлована или траншей подчищают вручную. Для этого в дно забивают в шахматном порядке (примерно через 2 м) колья, на которые переносят отметки и подписывают величину добора (например, - 2,5 см) или подсыпки (например, ±20 см).

При приемке выемок и насыпей проверяют расположение трасс сооружений в плане и профиле и геометрические размеры сооружений, отметки бровок, дна, продольных уклонов, размеры канав и других водоотводных устройств.

Для приемки выполненных земляных работ составляют акты и исполнительные схемы.

Свайные основания. Места забивки свай определяют от точек пересечения осей. Оси, закрепленные вне контура котлована, переносят сначала на верхнюю бровку, а затем на его дно. Последовательность разбивки мест погружения свай зависит от типа свайных полей, принятых схем погружения свай, направлений движения копровых установок (установка для забивки или погружения свай).

При однорядном расположении свай (рис. 20.1, а) на дно котлована переносят все основные (габаритные) оси (А, В, 1, X и т. д.). Промежуточные оси разбивают между габаритными на дне котлована и выбирают таким образом, чтобы расстояние между ними было не более длины применяемой рулетки. Габаритные и промежуточные оси закрепляют на строительных скамейках 2. Между подвижными марками 6 скамеек (рис. 20.1, б), установленными в створах одноименных осей, натягивают шнур-причалку (леску) и на дно котлована переносят точки пересечения продольных и поперечных осей здания. Точки пересечения маркируют на верхнем торце кола, забиваемого в уровень с землей. В створе одной из осей натягивают рулетку и при расположении свай на оси по проектным расстояниям между сваями забивают колья, фиксирующие места 4 их погружения.

При расположении свай вне створов осей на расстоянии не более 4 м места погружения свай разбивают, откладывая от натянутой по створу оси рулетки проектные расстояния между сваями. В полученных точках "на глаз" восставляют перпендикуляры и второй рулеткой определяют места погружения свай.

При кустовом расположении свай последовательность разбивки несколько изменяется. На дне котлована после закрепления основных осей на строительных скамейках определяют центры кустов. Расстояния отмеряют двумя рулетками от створа, образованного леской. Длинномерную рулетку натягивают по одной оси между подвижными марками строительных скамеек. По маркам другой оси натягивают леску. На пересечении рулетки и лески определяют центр куста. Сохраняя направление створов осей, с помощью второй

260

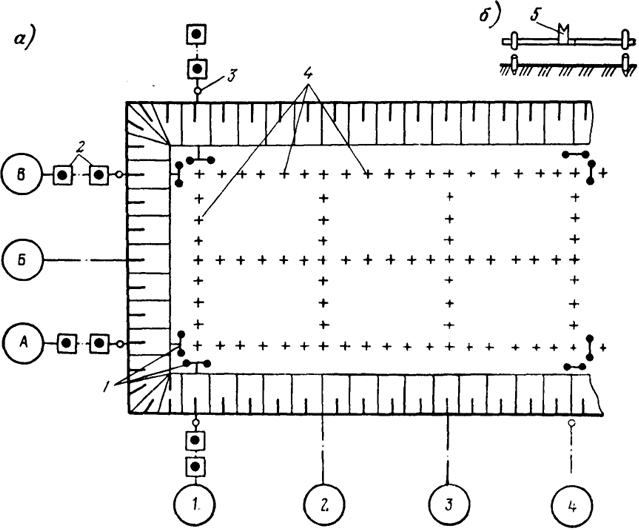

 Рис. 20.1. Разбивка мест погружения свай при однорядном расположении (а) и строительная скамейка (б): 1 - тонка закрепления оси ва бровке котлована, 2 - строительные скамейки, 3 - знаки закрепления створов осей, 4 - места погружения свай, 5 - вертикальная и горизонтальная штанги, 6 - подвижная марка
Рис. 20.1. Разбивка мест погружения свай при однорядном расположении (а) и строительная скамейка (б):
1 - тонка закрепления оси ва бровке котлована, 2 - строительные скамейки, 3 - знаки закрепления створов осей, 4 - места погружения свай, 5 - вертикальная и горизонтальная штанги, 6 - подвижная марка

рулетки или метра определяют местоположение каждой сваи в кусте.

При расположении свай на расстоянии более 4 м от осей параллельно вынесенным в натуру осям разбивают линии со смещением от створов осей на величину, равную расстоянию от сваи до предварительно вынесенных осей. Места погружения свай определяют как при однорядном и кустовом расположении.

Для контроля за глубиной погружения на каждой свае от острия к оголовку наносят деления через 1 м. Метровые отрезки маркируют яркими рисками с оцифровкой метров, а проектную глубину погружения - буквами ПГ.

Вертикальность погружения сваи обеспечивается установкой направляющей стрелы копровой установки в отвесное положение. При использовании безрельсовых копров на базе тракторов и гусеничных кранов грунт планируют под одну отметку. Головки

261

рельсов для рельсовых копров выводят на одинаковые отметки. Отвесность направляющей стрелы вибрационных копровых погружателей проверяют теодолитами, а копров с молотами и вдавливающих погружателей - тяжелыми отвесами. Масса отвеса (в любом случае больше 5 кг) зависит от длины погружаемых свай и силы ветра. Если при погружении свая отклоняется от вертикального положения, работу приостанавливают и выправляют положение стрелы и сваи.

На оголовки установленных свай выносят проектную отметку их срубки (срезки). После срезки оголовков выполняют исполнительную съемку положения свай в плане. Съемку производят от створов линии, параллельно смещенных от осей. Эти створы получают перемещением подвижной марки по перекладине строительной скамейки на величину, равную диаметру сваи плюс 100 мм. При расположении свай вне створов осей съемку производят непосредственно от створов осей. Если измерения выполняют до граней свай, то смещение их центров вычисляют следующим образом.

Например, проектная привязка центра сваи к оси 1 (рис. 20.2) равна 1250 мм, а к оси Б - 265 мм. Смещение оголовка сваи от проектного положения вдоль оси Б вычисляют по результатам измерений: 1250 - (1436 + 1040)/2 = 12 мм; 1250 - (1448 + 1047)/2 = 2,5 мм. Среднее смещение (12+2,5)/2 = 7 мм, а вдоль оси 1 по обеим сторонам сваи смещение будет равно 265 - (265 + 65)/2 = 0 мм.

Цифрами на схеме исполнительной съемки обозначают величину смещения оголовка сваи от проектного положения. Место написания цифры показывает направление смещения.

Отклонения при погружении свай не должны превышать 0,2...0,4 величины стороны или диаметра сваи.

Исполнительную съемку свайных полей начинают с перенесения осей на сваи (рис. 20.3). Теодолит устанавливают над створом 7 оси и приводят в рабочее положение. Ориентируют трубу вдоль оси 1. При расположении свай на створах осей трубу наводят последовательно на сваи, расположенные не реже чем через 3 м, и на оголовках карандашом отмечают створ оси. При расположении свай вне створов осей на расстоянии не более 4 м к оголовкам свай, расположенных

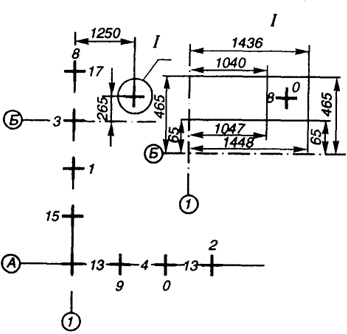

 Рис. 20.2. Исполнительная съемка свайного поля
Рис. 20.2. Исполнительная съемка свайного поля

262

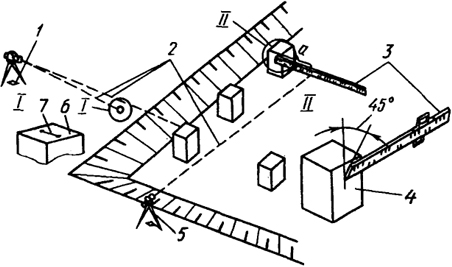

 Рис. 20.3. Перенесение осей на сваи: 1 - знак закрепления створа оси, 2 - визирные лучи, 3 - рейка, 4 - грань сваи, 5 - теодолит, 6 - кол, 7 - створ оси
Рис. 20.3. Перенесение осей на сваи:
1 - знак закрепления створа оси, 2 - визирные лучи, 3 - рейка, 4 - грань сваи, 5 - теодолит, 6 - кол, 7 - створ оси

также не реже чем через 3 м вдоль створов, горизонтально прикладывают нивелирную рейку 3. Перпендикулярность рейки к створу оси и ее горизонтальность определяют "на глаз". Пятку рейки с отсчетом 0 прислоняют к грани сваи, перпендикулярной створу. Горизонтальным перемещением рейки в биссектор сетки нитей трубы теодолита вводят отсчет а. Величина отсчета а по рейке равна проектной привязке сваи к оси.

Горизонтальность установки рейки и ее перпендикулярность к створу наблюдатель проверяет по сетке нитей зрительной трубы. При этом рейку прикладывают к оголовку (см. узел II под утлом 45° к отвесной плоскости, проходящей через грань 4 сваи. На сваи переносят все оси, проходящие по габариту здания, а также продольные и поперечные оси, которые расположены на расстоянии, равном длине применяемой рулетки или меньшем.

При устройстве монолитных фундаментов с использованием свайного основания разбивка состоит в разметке на оголовках свай продольных и поперечных осей зданий.

Оси переносят на сваи последовательно со знаков 1 закрепления их створов 4 на бровку котлована (см. узел 1). Створы осей на бровке котлована закрепляют на верхнем торце деревянных кольев 6 диаметром 10 см, длиной 25 см. Колья забивают не ближе 1 м от верхней бровки котлована. Створ 7 осей маркируют (карандашом или другими маркировочными средствами). Затем теодолит устанавливают последовательно над перенесенными точками и ориентируют его трубу вдоль створов одноименных осей.

По описанной методике на сваи переносят все габаритные оси, а также продольные и поперечные оси, расположенные на расстоянии, равном длине применяемой рулетки или меньшем.

263

Далее на оголовках свай размечают все продольные и поперечные осн. При расположении свай на расстоянии более 4 м от створа осей в натуру переносят линии, параллельные осям, со смещением от осей на величину, равную расстоянию сваи от оси плюс 200...50 мм. Оси на сваях размечают карандашными черточками.

Арматуру каркасов и опалубку размечают в плане от осей 4 (рис. 20.4), вынесенных на оголовках свай. Для этого геометрическим нивелированием переносят отметки по высоте на оголовки сваи. Для последующего бетонирования на внутреннюю грань опалубки после ее установки и закрепления выносят риски 3 отметок верха бетонирования и контрольные отметки, отстоящие от отметок бетонирования на 100 мм. Их подписывают +0,1 м.

Правильность установки опалубки проверяют, измеряя расстояния от осевых рисок на оголовках свай до внутренней грани опалубки рейкой (метром) 2 и определяя толщину защитного слоя 5 бетона. Вертикальность опалубки контролируют отвесами по внешним граням, а величину защитного слоя бетона в нижнем сечении проверяют "на глаз".

При устройстве фундаментов в скользящей опалубке кроме ранее описанных разбивочных работ выполняют выверку опалубки. Для этого стенки опалубки устанавливают с наклоном, обеспечивающим увеличение расстояния между ними книзу (конусность в пределах 10... 14 мм, если другая конусность не установлена проектом). Наклон стенок проверяют по отвесу. Дополнительно также находят расстояние между внутренними поверхностями обшивки

 Рис. 20.4. Разбивка осей и отметок для установки арматуры и выверки опалубки (арматура условно не показана): 1 - горизонт нивелира, 2 - метр (линейка), 3 - риска отметки верха бетонирования, 4 - оси на оголовках свай, 5 - защитный слой бетона
Рис. 20.4. Разбивка осей и отметок для установки арматуры и выверки опалубки (арматура условно не показана):
1 - горизонт нивелира, 2 - метр (линейка), 3 - риска отметки верха бетонирования, 4 - оси на оголовках свай, 5 - защитный слой бетона

264

стенок, которое определяют посередине их высоты (это расстояние равно проектной толщине стены).

За установленной опалубкой в процессе бетонирования ведут непрерывные наблюдения. Если опалубка деформируется или смещается, бетонирование приостанавливают и элементы опалубки возвращают в проектное положение. При этом измерения выполняют так же, как и при установке опалубки.

По окончании бетонирования проводят исполнительную съемку фундаментов в плане и по высоте. Для съемки в плане на верхние и боковые грани фундаментов вновь переносят оси. От перенесенных осей делают измерения и по разности между измеренными и проектными расстояниями определяют их отклонения.

Пример записи результатов исполнительной съемки монолитных фундаментов приведен на рис. 20.5. Цифры со знаком плюс или минус показывают величину отклонения отметок верха или низа фундаментов от проектных отметок (плюс - превышение в сравнении с проектной, минус - занижение). Цифры без знаков обозначают величину расширения или загружения фундаментов; при этом, если цифра написана с внутренней стороны контура фундамента, то он заужен, если с внешней стороны контура, то фундамент расширен.

Сборные фундаменты. Основания под фундаменты проверяют по высоте нивелированием. При глубине котлована до 3 м отметки на его дно переносят непосредственно с бровки. При этом заднюю рейку устанавливают на один из реперов, а переднюю - на стойку строительной скамейки на дне котлована или на закрепленный кол. Нивелир устанавливают очень низко, так чтобы визирная ось располагалась на высоте не более 1,2 м от поверхности земли. При глубине котлована более 3 м отметки переносят на его дно в несколько приемов. Нивелирный ход прокладывают по трассе выезда автомашин со дна котлована (по пандусу), а при его отсутствии для установки рейки используют откос.

Отметки на дне котлована фиксируют на временных реперах, закладываемых не менее двух на захватку строительства. Отметки оснований фундаментов определяют для каждого фундамента в нескольких местах. Отдельные сборные фундаменты разбивают таким образом (рис. 20.6). На дно котлована выносят оси под установку угловых и маячных фундаментных блоков или подушек. Створы осей здания последовательно

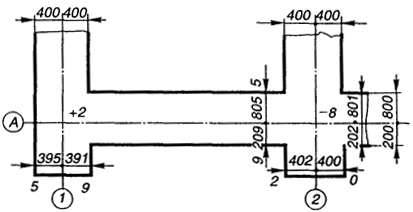

 Рис. 20.5. Исполнительная съемка фундаментов
Рис. 20.5. Исполнительная съемка фундаментов

265

переносят на верхнюю бровку (скамейку 3), а затем и на дно котлована. На дно котлована с помощью теодолита 1 переносят все габаритные продольные и поперечные оси, а также оси, проходящие по захваткам монтажа или очередям строительных работ. Правильность перенесения осей контролируют, измеряя длину диагоналей. Угловые и маячные фундаментные блоки можно устанавливать, не перенося оси на дно котлована и используя створ осей на верхней бровке или строительные скамейки. В этом случае укладываемые фундаменты ориентируют двумя теодолитами, а промежуточные фундаментные блоки, откладывая между ними проектные расстояния

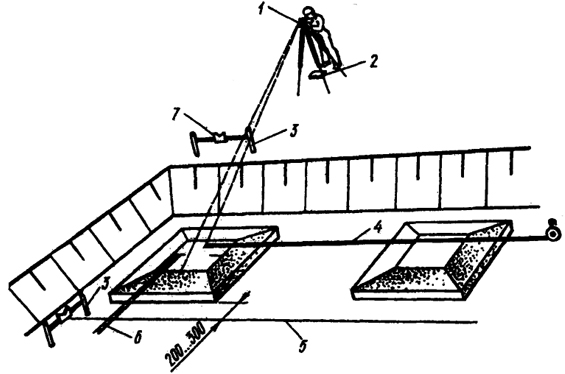

 Рис. 20.6. Перенесение осей на фундаментные блоки: 1 - теодолит, 2 - знак закрепления створа оси, 3 - строительные скамейки, 4, 6 - рулетки, 5 - шнур-причалка, 7 - подвижная марка
Рис. 20.6. Перенесение осей на фундаментные блоки:
1 - теодолит, 2 - знак закрепления створа оси, 3 - строительные скамейки, 4, 6 - рулетки, 5 - шнур-причалка, 7 - подвижная марка
 Рис. 20.7. Совмещение рисок при монтаже фундамента под колонну: 1, 3 - ориентирные риски, 2 - установочные риски
Рис. 20.7. Совмещение рисок при монтаже фундамента под колонну: 1, 3 - ориентирные риски, 2 - установочные риски

266

рулеткой 4. Если на фундаменты устанавливают башмаки под колонны или фундаменты монтируют в несколько рядов по высоте, оси разбивают, используя как основание первый ряд уложенных фундаментов. При этом все разметки створов осей и линий их пересечений маркируют.

Если угловые и промежуточные блоки установлены по теодолиту и нивелиру, то отпадает необходимость в разбивке осей на строительных скамейках. В этом случае используют шнур-причалку 5, которую натягивают по строительным скамейкам 3, угловым и маячным фундаментам на расстоянии 20...30 мм (до грани монтируемого фундамента).

До монтажа фундаментов на их гранях размечают с помощью метра установочные риски. При симметричной привязке фундаментов к осям установочную риску наносят на середине фундамента, при несимметричной привязке установочные риски наносят, отмеряя величины привязок от одних и тех же ребер на всех фундаментах.

При монтаже башмаков под колонны (рис. 20.7) ориентирные риски 1 наносят, исходя из размеров отверстий стаканов. Отверстие размечают в соответствии с привязкой к нему или осям колонны. С помощью линейки, лески и отвеса эту разметку переносят на наружные грани в месте контакта установленного фундамента и монтируемого башмака. Ориентирные риски 3 на фундаментах и установочные 2 на башмаках совмещают на глаз.

Высотные отметки при монтаже колонн в стаканы фундаментов проверяют геометрическим нивелированием и выравнивают, подкладывая калиброванные прокладки и устанавливая закладные фиксирующие устройства. Прокладки калибруют по толщине по данным высотной исполнительной съемки.

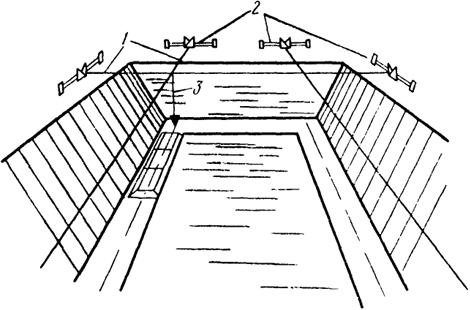

 Рис. 20.8. Схема разбивки ленточных сборных фундаментов
Рис. 20.8. Схема разбивки ленточных сборных фундаментов

267

Ленточные сборные фундаменты разбивают так же, как и отдельные. Для фиксации положения осей можно использовать монтажную проволоку 1 (рис. 20.8), натянутую между строительными скамейками 2. В этом случае перенос осей в котлован осуществляется с помощью отвесов 3. Таким образом устанавливают угловые и маячные фундаменты. Промежуточные фундаменты устраивают между угловыми и маячными с помощью шнура-причалки. Если фундаменты монтируют в несколько рядов по высоте, то последующую разбивку осей и вынос отметок производят, используя как основание первый ряд уложенных фундаментов.

По окончании возведения сборных фундаментов выполняют исполнительную съемку. Для этого на все элементы фундаментов вновь переносят оси. При исполнительной съемке башмаков под колонны по высоте отметки определяют по дну стаканов.

268
