Глава 3

ТОПОГРАФИЧЕСКИЕ КАРТЫ И ПЛАНЫ

3.1. РАЗГРАФКА И НОМЕНКЛАТУРА

Карты и планы классифицируют в основном по масштабам и назначению.

По масштабам карты подразделяются на мелко-, средне- и крупномасштабные. Мелкомасштабные карты мельче 1:1000000 - это карты обзорного характера и в геодезии практически не применяются; среднемасштабные (обзорно-топографические) карты масштабов 1:1000000, 1:500000, 1:300000 и 1:200000; крупномасштабные (топографические) - масштабов 1:100000, 1:50000, 1:25000, 1:10000. Принятый в РФ масштабный ряд заканчивается топографическими планами масшабов 1:5000, 1:2000, 1:1000, 1:500.

В строительстве иногда составляют планы в масштабах 1:200, 1:100 и 1: 50.

21

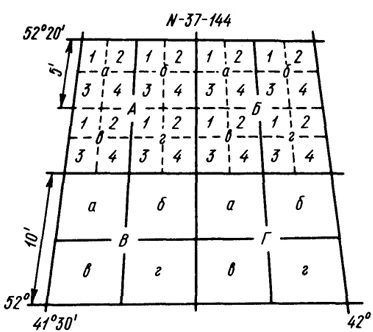

 Рис. 3.1. Деление карты масштаба 1:100000 - 1:10000 на листы
Рис. 3.1. Деление карты масштаба 1:100000 - 1:10000 на листы

По назначению топографические карты и планы делятся на основные и специализированные. К основным относятся карты и планы общегосударственного картографирования. Это карты многоцелевого назначения, поэтому на них отображают все элементы местности. Специализированные карты и планы создаются для решения конкретных задач отдельной отрасли. На них выборочно показывают ограниченный круг элементов (например, геологии, почвенных структур). К специализированным относятся и изыскательские планы, используемые только в период проектирования и строительства данного вида сооружений.

Для удобства издания и практического пользования топографическую карту большой территории делят на листы (рис. 3.1). Каждый лист ограничен меридианами и параллелями, длина дуг которых зависит от масштаба карты. Разделение многолистной карты на листы по определенной системе называется разграфкой система обозначения листов многолистной карты называется номенклатурой.

В основу номенклатуры положена международная разграфка листов карты масштаба 1:1000000. Листы карты этого масштаба ограничены меридианами и параллелями по широте 4°, по долготе 6°. Каждый лист занимает только ему принадлежащее место, будучи обозначен заглавной латинской буквой, определяющей горизонтальный пояс, и арабской цифрой, определяющей номер вертикальной колонки. Например, лист карты масштаба 1:1000000, на котором находится Москва, имеет номенклатуру N-37.

Разграфка карт более крупных масштабов получается последовательным делением листа карты масштаба 1:1000000. Одному листу карты масштаба 1:1000000 соответствуют: 4° листа масштаба 1:500000, обозначаемые буквами А, Б, В, Г (номенклатура этих листов имеет вид, например, N-37-A); 9 листов масштаба 1:300000, обозначаемых римскими цифрами I, II, ..., IX (например, N-37); 36 листов масштаба 1:200000, обозначаемых также римскими цифрами (например, N-37-I); 144 листа масштаба 1:100000, обозначаемые арабскими цифрами от 1 до 144 (например, N-37-144).

Одному листу карты 1:100000 соответствует 4 листа карты

22

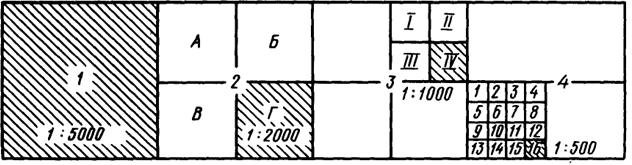

 Рис. 3.2. Прямоугольная разграфка листа плана
Рис. 3.2. Прямоугольная разграфка листа плана

масштаба 1:50000, обозначаемые буквами А, Б, В, Г; номенклатура листов этой карты имеет вид, например, N-37-144-A. Одному листу карты 1:50000 соответствуют 4 листа карты масштаба 1:25000, обозначаемые буквами а, б, в, г, например N-37-144-A-a. Одному листу карты 1:25000 соответствуют 4 листа карты 1:10000, обозначаемые цифрами 1, 2, 3, 4, например, N-37-144-A-a-l.

На рис. 3.1 показана нумерация листов карт масштабов 1:50000... 1:10000, составляющих лист карты масштаба 1:100000.

Разграфка листов крупномасштабных планов производится двумя способами. Для съемки и составления планов на площади свыше 20 км2 за основу разграфки принимают лист карты масштаба 1:100000, который делят на 256 частей для масштаба 1:5000, а каждый лист масштаба 1:5000 - на 9 частей для планов масштаба 1:2000. В этом случае номенклатура листа масштаба 1:5000 имеет вид, например, N-37-144(256), а масштаба 1:2000 - N-37-144(256-И).

Для планов участка площадью менее 20 км2 используют прямоугольную разграфку (рис. 3.2) с рамками листа для масштаба 1:5000 - 40 × 40 см, а для масштабов 1:2000... 1:500 '- 50 х 50 см. За основу прямоугольной разграфки принимают лист масштаба 1:5000, обозначаемый арабскими цифрами (например, 1). Листу плана в масштабе 1:5000 соответствуют 4 листа в масштабе 1:2000, обозначаемые буквами А, Б, В, Г. Листу плана в масштабе 1:2000 соответствуют 4 листа в масштабе 1:1000, обозначаемые римскими цифрами, и 16 листов в масштабе 1:500, обозначаемые арабскими цифрами. Показанные на рисунке планы масштабов 1:2000, 1:1000, 1:500 имеют соответственно номенклатуру 2-Г, 3-Б-IV, 4-В-16.
