Поиск подземных коммуникаций предусматривает выявление их местоположения в период эксплуатации, т. е. когда коммуникации скрыты и на поверхности земли существуют лишь смотровые и регулировочные сооружения. Как уже было сказано в предыдущем параграфе, для этой цели широко применяют специализированные электронные приборы-трубокабелеискатели (трассоискатели, кабелеискатели, искатели трубопроводов).
Принцип действия приборов поиска подземных коммуникаций основан на законе электромагнитной индукции и заключается в обнаружении переменного магнитного поля, существующего вокруг
254
токонесущих кабелей, или искусственно создаваемого вокруг отыскиваемых металлических трубопроводов.
Все применяемые приборы поиска построены по одному и тому же принципу и различаются лишь схемами и техническими характеристиками. Они состоят из двух раздельных блоков: передающего I и приемного II(рис. 19.2). Передающий блок состоит из генератора звуковой частоты Г и источника электропитания B1. Приемный блок включает усилитель У с электропитанием Б2, ферритовую антенну А и воспроизводящее устройство ВУ (головные телефоны, микроамперметр или то и другое).
Трубокабелеискатели по своим электротехническим характеристикам разделяют на три класса: к I относятся приборы с мощностью генератора более 20 Вт (например, ТПК-1), ко II - от 2 до 20 Вт (ИПК-2М, ИТ-4, ИТ-5), и к III - менее 2 Вт (ИП-7-ГКИ, ИПКТ-69).
Определение положения подземной коммуникации при помощи приборов поиска может быть выполнено контактным и бесконтактным способами.
Контактный способ является наиболее точным. В этом способе генератор в удобном месте подключается непосредственно к искомой коммуникации. На расстоянии 8 -10 м по направлению, перпендикулярному коммуникации, генератор заземляют. После соответствующей настройки генератора и включения приемного устройства начинают поиск. Для определения направления трассы антенну разворачивают в горизонтальной плоскости до получения минимального сигнала (наименьшей громкости звучания), тогда направление оси антенны укажет на направление трассы.
Местоположение коммуникации определяют на двух режимах: по "максимуму" и "минимуму" сигнала. В режиме "максимум" ось антенны располагают перпендикулярно к предполагаемой оси коммуникации (рис. 19.3, а) и плавно перемещают ее вправо и влево в поперечном к трассе направлении до наибольшей громкости звучания сигнала. Это и будет проекция оси коммуникации на дневную поверхность. Ширина зоны звучания сигнала может быть до 1 м и более. Положение проекции коммуникации уточняют на режиме "минимум". Для этого, расположив антенну вертикально (рис. 19.3, б), перемещают ее как и ранее, добиваясь наименьшего звучания сигнала.
Глубину заложения коммуникации определяют, зафиксировав на местности уточненное положение ее оси. Для определения глубины заложения ось антенны располагают под углом 45° к поверхности земли (рис. 19.4) и перемещают ее перпендикулярно к направлению коммуникации до минимальной слышимости сигнала. Расстояние от этой точки до оси и будет равно глубине залегания коммуникации. Определение повторяют в противоположную от оси сторону и берут среднее из двух значений полученных расстояний.
255

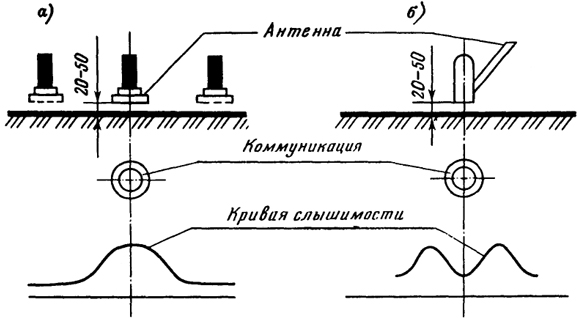

Рис. 19.3. Схемы определения планового местоположения подземных коммуникаций при помощи прибора поиска
Бесконтактный способ применяют, когда подключение генератора к трубопроводам и кабелям невозможно или нежелательно. В этом способе работающий генератор заземляется в двух или более точках, создавая тем самым вокруг коммуникации электромагнитное поле. Для поиска коммуникации используется "отраженная величина" этого поля. Методика поиска аналогична контактному способу.
Точность индуктивного метода поиска подземных коммуникаций зависит от разрешающей способности применяемого прибора, установки антенны приемного устройства в заданное положение, влияния внешних помех. Установлено, что в зоне уверенного прослушивания сигналов средние квадратические ошибки определения положения подземной коммуникации (в см) характеризуются величинами: в плане - mпл = 7,5h, по высоте - mh = 13h, где h - глубина залегания коммуникации, м.
Рис. 19.4. Схема определения высотного местоположения подземной коммуникации при помощи прибора поиска
