19.3. СЪЕМКА ПОДЗЕМНЫХ КОММУНИКАЦИЙ

Съемка подземных коммуникаций производится для составления специализированных планов, отражающих состояние подземного хозяйства данной территории. Эти планы необходимы для технической инвентаризации коммуникаций при их эксплуатации, а также для решения проектных задач при строительстве и реконструкции сооружений.

Съемка подземных коммуникаций в зависимости от назначения создаваемых планов, характера снимаемой территории и плотности размещения сетей может выполняться в масштабах 1:5000 - 1:500, а в отдельных случаях, для сложных мест промышленных площадок - 1:200. На промышленных и городских территориях подземные сети снимают, как правило, в масштабе 1:500. Планы более мелких масштабов являются документами учетно-справочного характера.

Требования к точности плановой съемки всех видов коммуникаций примерно одинаковы. На застроенных территориях средняя квадратическая ошибка в положении отдельных линий между собой и по отношению к контуру сооружений составляет 0,10 - 0,15 м. На незастроенных территориях с редкой сетью коммуникаций эта ошибка может доходить до 0,5 м. Точность высотной съемки коммуникаций зависит от требований к соблюдению проектных отметок и уклонов. Для самотечных трубопроводов ошибку в отметках лотков соседних колодцев допускают не более 5 - 10 мм, а отклонение от проектных уклонов - до 10 - 20% от величины самого уклона.

Процесс съемки подземных коммуникаций можно условно разделить на два этапа: подготовительный и непосредственно съемочный. В подготовительный период производят рекогносцировку сетей на местности, собирают данные о числе прокладок, колодцев, о размерах диаметров и материале труб, давлении в газовых и напряжении

252

в кабельных сетях и другие инженерные сведения, которые должны быть отражены на плане подземных коммуникаций. В этот же период на участке съемки создают планово-высотное геодезическое обоснование, если оно отсутствует или недостаточно по частоте расположения имеющихся пунктов.

Непосредственно съемку подземной коммуникации производят после отыскания (определения местоположения) всех ее элементов на местности. Самый простой случай - когда производится исполнительная съемка уложенной подземной коммуникации в незасыпанной траншее, т. е. сразу же после окончания.

Для уже эксплуатируемых сетей при отсутствии исполнительной документации применяют метод шурфования, т. е. роют глубокие поперечные траншеи (шурфы) на таком расстоянии одна от другой, чтобы можно было с достаточной достоверностью выявить и определить положение всех необходимых коммуникаций. В последнее время для выявления местоположения подземных коммуникаций применяют специальные индуктивные приборы-трубокабелеискатели.

При съемке на застроенной территории плановое положение всех видов подземных сетей и относящихся к ним сооружений определяют от пунктов геодезических сетей и от постоянных точек капитальной застройки, на незастроенной территории - от пунктов геодезических сетей. Горизонтальную съемку от пунктов геодезических сетей выполняют всеми известными способами: линейных, угловых и створных засечек, полярным, перпендикуляров и др.; от точек капитальной застройки - линейными засечками, способами перпендикуляров и створов.

Линейные засечки выполняют не менее чем от трех точек, длина их не должна превышать длины мерного прибора, углы засечек при определяемой точке должны быть не менее 30 и не более 120°.

Длина перпендикуляров не должна быть более 4 м, при применении эккера - 20 м.

При полярном способе углы измеряются теодолитом при одном положении вертикального круга, длина полярного направления не должна превышать 30 м.

При всех способах съемки точек подземной коммуникации обязательно производят контрольные измерения расстояний между ними.

Точки подземной коммуникации, расположенной в траншее, при съемке выносят на поверхность земли отвесом.

При съемке колодцев и камер производят обмер внутренних и внешних габаритов, отдельных конструктивных элементов, расположения труб с привязкой к отвесной линии, проходящей через центр крышки колодца.

Высотное положение подземных сетей и сооружений определяют в основном техническим нивелированием. Нивелируют люки всех колодцев, лотки канализационных, водосточных и дренажных

253

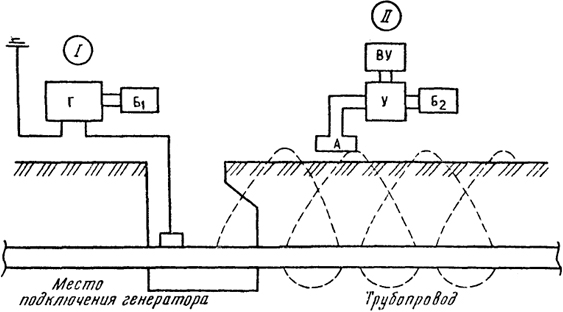

 Рис. 19.2. Принципиальная схема устройства прибора поиска подземных коммуникаций
Рис. 19.2. Принципиальная схема устройства прибора поиска подземных коммуникаций

каналов, верх труб и пол каналов теплофикации, телефонной и электрокабельной сетей, в бесколодезных прокладках - углы поворота трассы и точки излома профиля.

После обработки полевых материалов результаты съемки подземных коммуникаций с подробной их инженерной характеристикой отображаются на топографическом плане соответствующего масштаба. Дополнительно составляются продольные профили отдельных видов подземных коммуникации.

Основой для составления исполнительных чертежей построенных коммуникаций служат копии согласованного проекта в масштабе 1:500 или план этого же масштаба, составленный по результатам съемки полосы трассы не менее 20 м в обе стороны от ее оси.
