18.5. СОСТАВЛЕНИЕ ПЛАНА ЗЕМЛЯНЫХ МАСС

Разрабатывая план организации рельефа, составляют план земляных масс - проектный документ, определяющий объемы земляных масс, подлежащих перемещению.

План земляных масс представляет собой чертеж (рис. 18.6) в виде сетки квадратов со стороной 5, 10 или 20 м в зависимости от масштаба плана и требуемой точности подсчета объемов земляных работ. В углах каждого квадрата подписывают проектные отметки, отметки естественного рельефа с соответствующим знаком их разности, называемые рабочими отметками. По рабочим отметкам и площадям квадратов (с учетом выемок и насыпей) подсчитывают объемы земляных работ.

Между углами квадратов с рабочими отметками разных знаков, как правило, интерполированием "на глаз" отыскивают точки нулевых работ. Соединяя точки нулевых работ, строят линию нулевых работ. В некоторых случаях план земляных масс иллюстрируют проведенными по всей ее площади линиями равных отметок насыпей и выемок.

В зависимости от места линии нулевых работ различают разные типы квадратов:

  • однородные, когда для всех углов квадратов знаки рабочих отметок совпадают (точек нулевых работ на сторонах квадрата нет), а по всему квадрату должна быть выполнена либо насыпь, либо выемка;
  • неоднородные, когда знаки рабочих отметок у различных вершин не совпадают и квадрат делится линией нулевых работ на участки выемки и насыпи.

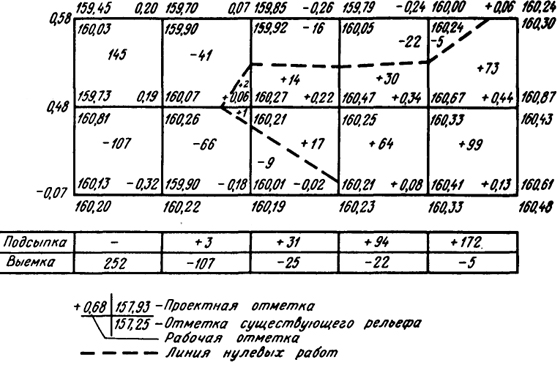

 Рис. 18.6. План земляных масс с таблицей баланса
Рис. 18.6. План земляных масс с таблицей баланса

245

Для отдельного однородного квадрата объем земляных масс V0 можно определить как объем призмы, имеющей площадь основания Р, равную площади квадрата, и высоту, равную среднему арифметическому из рабочих отметок h всех четырех углов

V0 = P
h1 + h2 + h3 + h4
4
  .
(18.4)

Объемы земляных масс в неоднородных квадратах определяют после разделения их линией нулевых работ и вспомогательными линиями на отдельные фигуры - прямоугольные треугольники, прямоугольники, трапеции и т. п. Такой же порядок принимают и для неполных квадратов. Объем работ Vr в отдельных фигурах вычисляют по формуле

Vr = Prhср,(18.5)

где Рr - площадь отдельной фигуры; hср - средняя рабочая отметка этой фигуры.

Вычисленные объемы в метрах кубических по каждому квадрату выписывают с соответствующим знаком в таблицу земляных масс. Суммарный объем подписывается внизу чертежа (см. рис. 18.6).

При резко пересеченной местности для подсчета объемов земляных масс применяют способ вертикальных профилей. Используют для этой же цели и план земляных работ.

Определив общие объемы выемок и насыпей, сводят баланс земляных масс, т. е. определяют, компенсируют ли друг друга выемки и насыпи. На практике предпочитают, чтобы объем выемок несколько превышал объем насыпей, так как вывезти лишний грунт легче, чем отыскать резервный грунт для насыпи.
