18.4. СОСТАВЛЕНИЕ ПЛАНА ОРГАНИЗАЦИИ РЕЛЬЕФА

С помощью плана организации рельефа решаются задачи по преобразованию рельефа городской территории для приспособления его к застройке, благоустройству и инженерно-транспортным нуждам. Организация рельефа обеспечивает высотное решение площадей, улиц, проездов; размещение зданий, сооружений и подземных коммуникаций; возможность стока ливневых вод и канализации.

Определяющим документом проекта является схема организации рельефа (рис. 18.3), составляемая на топографическом плане в масштабе 1:5000 или 1:2000.

Проектные решения по организации рельефа приводятся на схеме в основном по осям проектируемых проездов в виде проектных отметок точек пересечения осей и перегибов продольного профиля. На схеме показывают также расстояние между точками пересечения осей и перегибов профиля, уклоны в промилле и направления стока воды. К схеме прилагают проекты поперечных профилей улиц (рис. 18.4) в масштабах 1:100 - 1:200.

Утвержденная схема организации рельефа является обязательной для всех ведомств и учреждений, выполняющих застройку и освоение городской территории.

Рабочий план организации рельефа составляют на топографическом плане в масштабах 1:500 - 1:1000. Исходными служат проектные отметки схемы организации рельефа.

Проектный рельеф, образуемый отдельными оформляющими плоскостями, может быть задан либо в виде профилей, либо проектными горизонталями в сочетании с проектными отметками.

В методе профилей на топографический план наносят сетку, по линиям которой составляют продольные профили в масштабе плана проекта. Расстояния между профилями при планировке кварталов принимают равными 20 - 50 м, а при планировке больших территорий - 100 - 200 м. Метод профилей трудоемкий и поэтому применяется редко.

Метод проектных горизонталей заключается в том, что на плане проводят проектные горизонтали рельефа, образующегося после изменения естественного рельефа путем срезок и подсыпок. Проектные горизонтали между линиями перегибов скатов изображаются прямыми равно отстоящими друг от друга параллельными линиями. Сечение h для проектных горизонталей в пределах 0,1 - 0,5 м выбирают в зависимости от характера естественного рельефа. Для

241

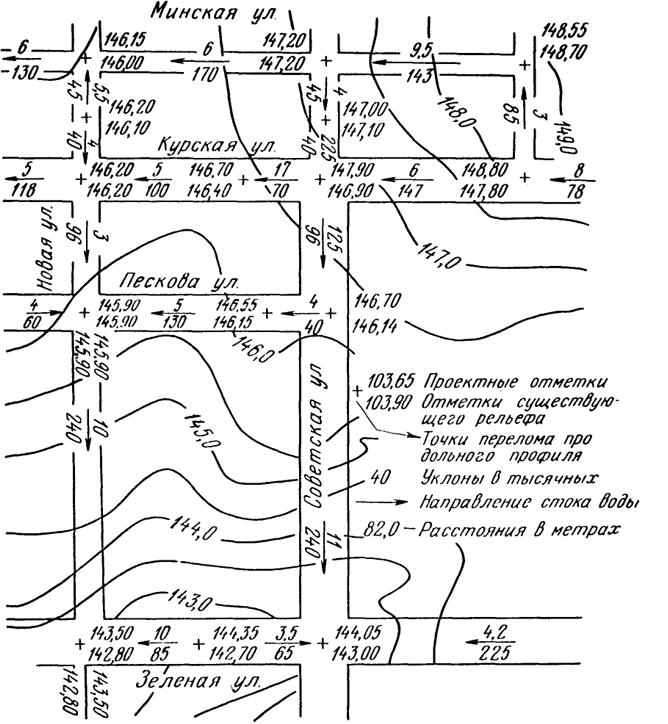

 Рис. 18.3. Схема организации рельефа
Рис. 18.3. Схема организации рельефа

планов масштаба 1:500 при сравнительно спокойном рельефе чаще всего применяют сечение, равное 0,1 м.

Положение проектных горизонталей на плане определяют по проектным отметкам точек пересечения осей проездов и точек перегиба проектного рельефа. Расстояние l (заложение) между смежными проектными горизонталями на плане подсчитывают по формуле

l =
h
iM
  ,
(18.3)

242

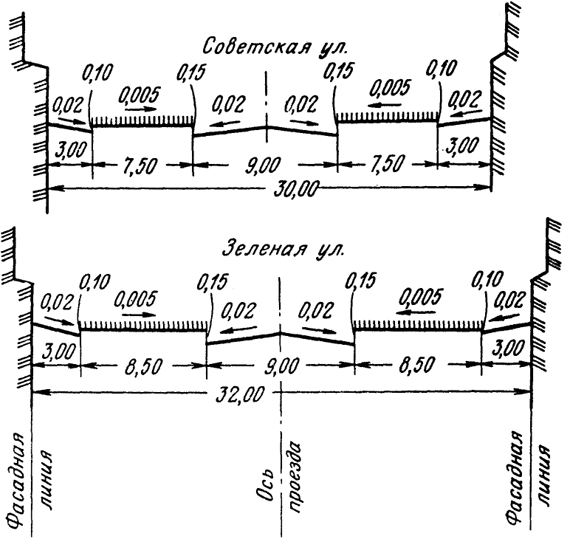

 Рис. 18.4. Поперечные профили улиц
Рис. 18.4. Поперечные профили улиц

где i - продольный проектный уклон; М - знаменатель численного масштаба плана.

На границе двух оформляющих плоскостей проектные горизонтали имеют излом.

Составление плана организации рельефа начинают с улиц. Первоначально проектируют горизонтали по проезду, а затем развивают их до фасадной линии застройки. При этом учитывают поперечные уклоны проездов, газонов и тротуаров, а также высоты бордюрных камней.

При проектировании рельефа на внутриквартальных территориях исходными являются проектные отметки вертикальной планировки по улицам. Вертикальная планировка внутриквартальных проездов и пешеходных дорожек должна обеспечивать сбор и отвод поверхностной воды с территории квартала на прилегающие уличные проезды или в специальную водосточную сеть. Проектные горизонтали на внутриквартальной территории проводят с учетом характера естественного рельефа, предусматривая наименьший объем земляных

243

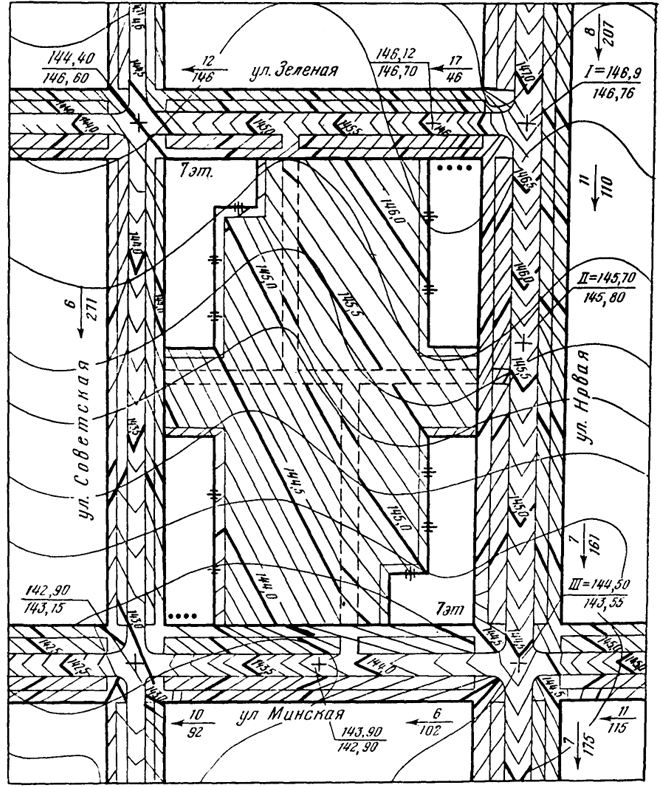

 Рис. 18.5. Фрагмент плана организации рельефа
Рис. 18.5. Фрагмент плана организации рельефа

работ. Крутые склоны или возвышенные места оформляют озелененными откосами, подпорными стенками, пандусами, лестницами.

На плане организации рельефа указывают отметки "чистого пола" первого этажа, проектные и существующие отметки углов зданий и сооружений (рис. 18.5).

244
