2.2. ПРИБОРЫ ДЛЯ ОРИЕНТИРОВАНИЯ
НА МЕСТНОСТИ

При ориентировании на местности для измерения магнитных азимутов и магнитных румбов пользуются буссолями (рис. 2.5, а) и компасами (рис. 2.5, б).

Главные части буссоли или компаса - магнитная стрелка 1, вращающаяся на острие шпиля, и кольцо 2 с угловыми делениями. Северный конец стрелки делают темно-синим или вороненым. В зависимости от того, как подписаны деления, различают азимутальное и румбическое кольца. В азимутальном кольце деления подписывают против направления движения часовой стрелки от 0 до 360°, в румбическом - на концах нулевого диаметра ставят нули, перпендикулярного ему диаметра - 90°. В нерабочем состоянии стрелка приподнята на шпиле и прижата к защитному стеклу арретиром

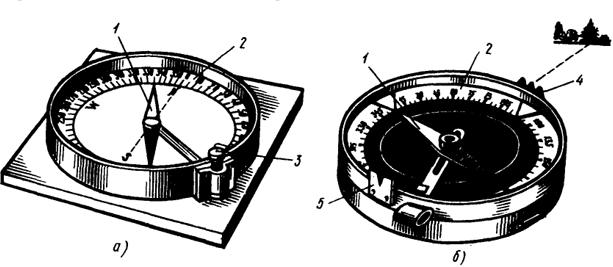

 Рис. 2.5. Приборы для ориентирования по магнитным меридианам: а - буссоль, б - компас; 1 - стрелка, 2 - кольцо, 3 - арретир, 4, 5 - диоптры
Рис. 2.5. Приборы для ориентирования по магнитным меридианам:
а - буссоль, б - компас; 1 - стрелка, 2 - кольцо, 3 - арретир, 4, 5 - диоптры

20

3. Буссоли бывают штативные, устанавливаемые при измерениях на штатив; ручные, теодолитные, устанавливаемые на угломерные приборы - теодолиты; настольные, укладываемые на карту или план при их ориентировании. Настольная буссоль (рис. 2.5, а) называется ориентир-буссолью.

Штативные, ручные буссоли и компасы имеют приспособление для визирования - наведения на точку линии, азимут которой измеряется. Простейшие виды таких приспособлений - диоптры: глазной 5 и предметный 4. В буссолях линия, соединяющая середины диоптров, постоянно совпадает с нулевым диаметром кольца; в компасах диоптры крепятся на вращающейся крышке.

Принцип измерения азимута линии буссолью заключается в том, что нулевой диаметр буссоли совмещают с направлением этой линии, а по северному концу магнитной стрелки отсчитывают значение азимута или румба. Например, на рис. 2.5, а такой отсчет равен 335°5’.

В компасе с подвижными диоптрами совмещают северный конец стрелки с нулем кольца, а линию диоптров - с направлением определяемой линии и по указателю предметного диоптра отсчитывают значение азимута данной линии.

Для определения истинного азимута применяют гиротеодолит, сочетающий в себе гироскоп как датчик направления географического меридиана и измеритель углов - теодолит. Гироскоп представляет собой вращающееся устройство, подобное волчку, главная ось которого под действием суточного вращения Земли и силы тяжести всегда занимает положение, параллельное оси вращения Земли, т. е. в плоскости географического меридиана.

21
