17.3. ЗАКРЕПЛЕНИЕ ОСЕЙ СООРУЖЕНИЙ

Для закрепления, а также для удобства использования в процессе строительства оси выносят на обноску. Обноска представляет собой доску, закрепленную горизонтально на столбах на высоте 400 - 600 мм от земли. Применяют также

227

инвентарную металлическую обноску. Оси на деревянной обноске фиксируют гвоздем, на металлической - специальным передвижным хомутом с прорезью. Известны два вида обноски: сплошная и створная.

Сплошную обноску устанавливают строго параллельно основным осям, образующим внешний контур здания, на расстоянии, обеспечивающем неизменность ее положения в процессе строительства. Сплошная обноска должна быть прямолинейной, чтобы можно было откладывать по створу проектные расстояния для разбивки промежуточных осей, и горизонтальной, чтобы откладывать эти расстояния без введения поправок за наклон. Сплошную обноску применяют довольно редко из-за громоздкости и сложности ее построения. Кроме того, она мешает нормальной организации работ на строительной площадке, особенно применению землеройных машин.

При современной организации строительной площадки более рациональной является створная обноска. Она устанавливается лишь в местах закрепления осей (рис. 17.6) на произвольном расстоянии от контура здания.

Помимо обноски, вынесенные в натуру оси закрепляют постоянными и временными знаками. Постоянными знаками обычно закрепляют главные и основные оси. Места закрепления осей постоянными знаками выбирают на стройгенплане с учетом долговременной их сохранности, а также обеспечения беспрепятственного ведения строительно-монтажных работ. Эти места должны быть удобными для установки над знаком геодезических приборов и выполнения измерений. Знаки устанавливают вне зоны земляных работ

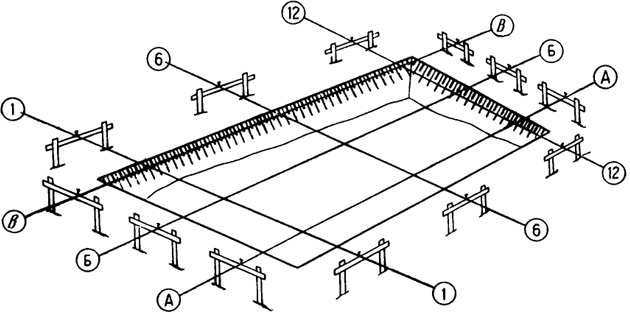

 Рис. 17.6. Створная обноска для закрепления осей здания
Рис. 17.6. Створная обноска для закрепления осей здания

228

в местах, свободных от складирования строительных материалов, размещения временных сооружений и т. п.

Выбор конструкции знаков зависит от условий строительной площадки, наличия строительных материалов, применяемых методов разбивочных работ.

Конструкции постоянных знаков могут быть различными. Наиболее часто для закрепления осей применяют грунтовые постоянные знаки. В качестве постоянных грунтовых знаков используют обрезки металлических труб или рельсов, к нижней части которых приваривают металлические якори для закрепления в бетонном монолите. К верхней части знака приваривают квадратную металлическую пластину, на которой с помощью керна отмечают положение точки закрепления оси. Реперные трубы или рельсы устанавливают в скважине, пробуренной на глубину не менее 0,5 м ниже глубины промерзания грунта. После установки знака скважину бетонируют. Грунтовые знаки закрепления осей ограждают деревянной или металлической обноской. Обноска делается квадратной или треугольной со стороной 1,5 - 2,0 м. В качестве постоянных знаков используют также забетонированные деревянные столбы.

Для временных знаков используют деревянные колья, костыли, металлические штыри и трубки.

В сочетании с грунтовыми знаками для закрепления створов осей широко применяют цветные откраски 1 (см. рис. 27) на постоянных и временных зданиях или сооружениях. Откраски представляют собой цветные риски, наносимые яркой несмываемой краской.

Для быстрого восстановления осей на продолжении их створов закрепляют по два знака 2 с каждой стороны здания. Один из знаков обычно располагают под обноской.

Высотную разбивочную основу на строительной площадке также закрепляют постоянными и временными знаками. Условия закрепления реперов и требования, предъявляемые к их сохранности, удобству использования, те же, что и к знакам закрепления осей.

Постоянные реперы могут быть как грунтовыми, закладываемыми ниже глубины промерзания, так и стенными, закрепляемыми в капитальных стенах и цокольных частях близлежащих зданий.

В условиях массовой застройки, где опорные реперы необходимы только в период строительства, широко применяют временные реперы различных конструкций. Используют также откраски на возводимых строительных элементах и временных сооружениях. Часто строительные реперы совмещают со знаками закрепления основных разбивочных осей.

Отметки строительных реперов определяют от реперов государственной или городской нивелирной сети.

229
