16.7. СПОСОБ БОКОВОГО НИВЕЛИРОВАНИЯ

Способ бокового нивелирования широко применяют для выноса осей при детальной разбивке и для установки строительных конструкций в проектное положение.

Сущность способа состоит в том, что по линии, параллельной основной оси АВ (рис. 16.7), оптическим визированием, например теодолитом, задается створ А 'В’. Точки А' и В' находят путем отложения некоторого расстояния l от точек А и В перпендикулярно линии АВ. Расстояние l выбирают в пределах 1 - 2 м, исходя из удобства производства разбивочных работ. Положение оси конструкции определяют при помощи горизонтально устанавливаемой нивелирной рейки. При отсчете по рейке l, равном расстоянию параллельного створа А'В' от оси АВ, пятка рейки определяет положение этой оси в данном месте.

Основными ошибками бокового нивелирования являются:

  • ошибка разбивки параллельного створа тств;
  • ошибка центрирования оптического прибора и визирной цели при задании параллельного створа тц;
  • ошибка установки рейки тy;
  • ошибка отсчета по рейке т0;.

Общая ошибка способа может быть подсчитана по формуле

m2 = m2ств + m2ц + m2y + m20.(16.47)

217

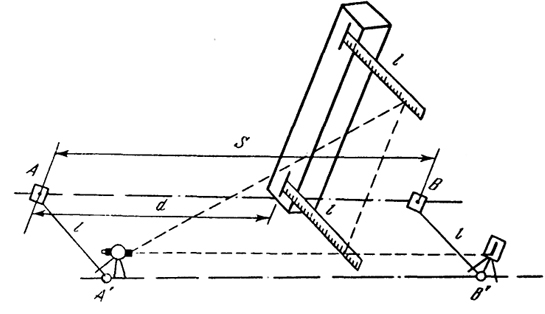

 Рис. 16.7. Схема разбивки способом бокового нивелирования
Рис. 16.7. Схема разбивки способом бокового нивелирования

Ошибка разбивки параллельного створа складывается из ошибок построения прямого угла и отложения расстояния l. Расчет их аналогичен полярному способу, используется формула (16.32).

Влияние ошибки центрирования можно подсчитать, как и в способе створной засечки, по формуле (16.40).

Ошибка установки рейки будет в основном зависеть от неперпендикулярности рейки к створу визирования. Эту ошибку можно вычислить так:

my =
lν2
2
  ,
(16.48)

где ν - угол отклонения рейки от ее перпендикулярного положения.

Ошибку отсчета по рейке подсчитывают по формуле

m0 = 0,03t + 0,2
d
Гx
  ,
(16.49)

где t - цена деления рейки; d - расстояние от прибора до рейки, м; Гx - увеличение зрительной трубы прибора.

Для примера определим ошибку способа бокового нивелирования при следующих данных: S = 100 м; d = 50 м; l = 2 м; ν = 2°; e = 1 мм; t = 10 мм; m1 = 1 мм; mβ = 30’’; Гx = 25 мм;

В данном случае полярный способ применяется для двух точек. Тогда, используя частично формулу (16.32),будем иметь

218

При d =
S
2
  из формулы (16.40) получим

mц = e = 1 мм.

По формуле (16.48) найдем

my =
2000·22
2·(57·3)2
  = 1,2 мм.

По формуле (16.49) вычислим

т0 = 0,03·10 + 0,2
100
25
  = 1,1 мм.

Общую ошибку выразим так:

m = (1,5)2 + (1,0)2 + (1,2)2 + (1,1)2 = 2,4 мм.

219
