15.4. ВЫНОС В НАТУРУ ПРОЕКТНЫХ ОТМЕТОК, ЛИНИЙ
И ПЛОСКОСТЕЙ ПРОЕКТНОГО УКЛОНА

Все отметки, указанные в проекте сооружения, даются от уровня "чистого пола" или какого-либо другого условного уровня. Поэтому предварительно их необходимо перевычислить в систему, в которой даны высоты исходных реперов.

Для выноса в натуру точки с проектной отметкой Hпр, устанавливают нивелир примерно посредине между репером с известной отметкой HРп и выносимой точкой (рис. 15.4). На исходном репере и выносимой точке устанавливают рейки, взяв отсчет а по рейке на исходном репере, определяют горизонт прибора

Hгп = HРп + a.(15.10)

Для контроля желательно аналогичным образом проверить значение Hгп по другому исходному реперу.

Чтобы установить точку на проектную отметку Hгп, необходимо знать величину отсчета b по рейке на определяемой точке. Можно записать, что

b = Hгп - Hпр = HРп + a - Hпр.(15.11)

Вычислив отсчет b, рейку в точке на проектной поверхности поднимают или опускают до тех пор, пока отсчет по среднему штриху зрительной трубы нивелира не будет равен вычисленному. В этот момент пятка рейки будет соответствовать проектной высоте.

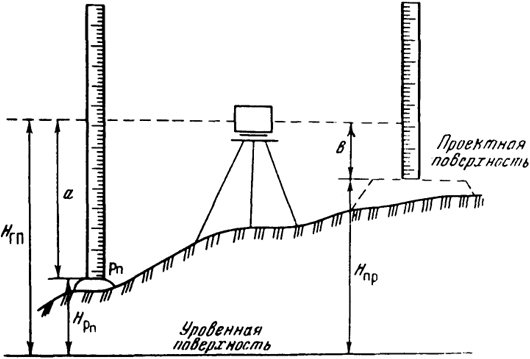

 Рис. 15.4. Схема выноса в натуру проектной отметки
Рис. 15.4. Схема выноса в натуру проектной отметки

200

Ее фиксируют в натуре, забивая колышек, ввинчивая болт или проведя черту на строительной конструкции.

Для контроля, нивелируя обычным способом, определяют фактическую отметку вынесенной точки и сравнивают ее с проектной. В случае недопустимых расхождений работу выполняют заново.

Если необходимо передать проектные отметки точек, лежащих в одной вертикальной плоскости (на стенах, колоннах и т. п.), то поступают следующим образом. На вертикальной плоскости отмечают проекцию среднего штриха сетки, т. е. фиксируют горизонт прибора. Затем, отмеряя вверх или вниз от этой линии соответствующее превышение, отмечают проектную отметку точки.

Проектная отметка точки может быть установлена в натуре путем, аналогичным редуцированию. Для этого выносимую точку приближенно устанавливают на проектную высоту. Нивелированием определяют превышение h между приближенно установленной точкой и исходным репером. Полученную величину сравнивают с проектной hпр, вычисленной как hпр = Hпр - HРп. С учетом знака разности hпр изменяют высоту точки, добиваясь, чтобы hпр - h. Этот способ более трудоемкий и применяется, когда производят бетонирование до проектной отметки или поднимают конструкцию путем последовательного подбора подкладок.

На точность вынесения в натуру проектных отметок в основном влияют: ошибка тa в определении отметки исходного репера, ошибка mРп отсчета а по рейке на исходном репере, ошибка тb установки рейки на проектный отсчет b и ошибка mф фиксирования проектной отметки в натуре. При закреплении точки колышком mср = 3 - 5 мм, при использовании болтов или шурупов mф = 1 мм и меньше. При тщательной работе можно считать, что та = тb следовательно, средняя квадратическая ошибка вынесения проектной отметки в натуру будет равна

m
2
пр
  = m
2
Рп
  + m
2
a
  + m
2
ф
  .
(15.12)

Для построения в натуре линий проектных уклонов используют нивелиры, теодолиты, а также лазерные приборы. Сначала конечные точки линии АВ (рис. 15.5) устанавливают на проектные отметки. Если дана отметка только одной точки, например А, и проектный уклон i, то отметку другой точки В можно вычислить по формуле

HB = HA + lABi,(15.13)

где lАВ - проектное расстояние АВ; i - уклон.

На точках А и В устанавливают нивелирные рейки. Затем, наклоняя нивелир двумя подъемными винтами (или элевационным винтом), методом приближений добиваются, чтобы отсчеты по рейкам стали одинаковыми. В этом случае визирная линия зрительной

201

 Рис. 15.5. Схема построения в натуре линий проектных уклонов
Рис. 15.5. Схема построения в натуре линий проектных уклонов

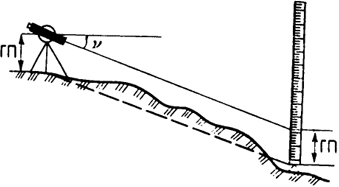

 Рис. 15.6. Схема выноса в натуру теодолитом линии проектного уклона
Рис. 15.6. Схема выноса в натуру теодолитом линии проектного уклона

трубы нивелира будет иметь проектный уклон. Далее устанавливают рейку в створе линии АВ (например, через 5 м), добиваясь, чтобы отсчет по ней был равен отсчету на конечные точки. Пятка рейки будет определять точку линии проектного уклона. Эти точки фиксируют колышками соответствующей высоты.

При использовании теодолита его устанавливают в начальной точке с проектной отметкой и измеряют высоту прибора (рис. 15.6).

Па вертикальном круге с учетом места нуля устанавливают отсчет в градусной мере, равный проектному уклону. Линия визирования зрительной трубы теодолита будет фиксировать угол наклона v, соответствующий проектному уклону. Затем, отметив на рейке или вехе высоту прибора, выполняют те же операции, что и при использовании нивелира.

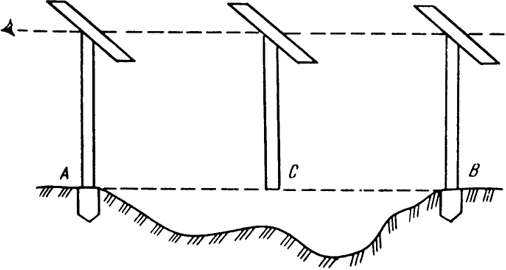

 Рис. 15.7. Схема построения линии проектного уклона при помощи визирок
Рис. 15.7. Схема построения линии проектного уклона при помощи визирок

202

С меньшей точностью линию проектного уклона (например точки А, В, С) можно вынести при помощи трех визирок одинаковой длины (рис. 15.7).

Две визирки задают опорную линию заданного уклона. В эту линию глазомерно вводят третью визирку, основание которой будет фиксировать точку линии проектного уклона.

Для вынесения в натуру проектной плоскости устанавливают на проектные отметки точки А, В, С, D (см. рис. 14). Действуя подъемными винтами нивелира, добиваются методом приближений, чтобы отсчеты на всех четырех точках были равны между собой, т. е. чтобы линия визирования была параллельной заданной проектной плоскости. При установке на тот же отсчет рейки в любой точке внутри фигуры ABCD пятка ее будет лежать в проектной плоскости.

203
