13.9. ОСОБЕННОСТИ ЗАКРЕПЛЕНИЯ ГЕОДЕЗИЧЕСКИХ
ПУНКТОВ НА ТЕРРИТОРИИ ГОРОДОВ
И ПРОМЫШЛЕННЫХ ПЛОЩАДОК

Пункты инженерно-геодезических сетей на территории городов и промышленных объектов закрепляют постоянными геодезическими знаками, имеющими ряд особенностей в конструкциях, местах расположения и способах их использования. Эти особенности определяются производственной и хозяйственной деятельностью города

162

и промышленного комплекса; требованиями различных служб, направленных на соблюдение архитектурных и эстетических норм, а также правил техники безопасности; наличием препятствий для прохождения визирного луча; физико-географическими условиями района и т. д.

На незастроенной территории, как правило, закладывают грунтовые знаки. Однако закладка грунтовых знаков, особенно в крупных городах, значительно усложняется расширяющимся подземным хозяйством, а быстрый рост городов, реконструкция проездов и кварталов, усовершенствование дорожных покрытий приводят к уничтожению значительного числа грунтовых знаков. Кроме того, в зимнее время снежный покров затрудняет их поиск.

Стенные знаки по сравнению с грунтовыми имеют ряд существенных преимуществ и им, по возможности, отдают предпочтение. Стенные знаки более устойчивы, стоимость их изготовления и закладки значительно меньше, ими удобнее пользоваться в любое время года. Стенные знаки закладывают в прочные каменные, кирпичные, железобетонные здания и сооружения на высоте от 0,3 до 1,2 м от поверхности земли.

При закреплении пунктов стенными знаками возникает необходимость привязки к ним. Центры знаков располагаются на расстоянии 4 - 5 см от стены или цоколя здания, и это исключает возможность центрирования над ними геодезических приборов.

Наиболее простая схема привязки для полигонометрического хода состоит в следующем. Теодолит устанавливают над точкой а (рис. 13.8, а) полигонометрического хода. Эта точка выбирается вблизи знака А с соблюдением условия видимости на знак В. Если измерить расстояние S и угол φ то из решения треугольника по известным сторонам АВ и S можно вычислить любой его элемент. Передача дирекционного угла линии АВ на стороны полигонометрического хода производится через вычисленный угол γ и измеренный угол ψ, передача координат - через сторону S и вычисленный угол при точке А. Такая же схема может быть применена при передаче координат с рабочего центра на стенной знак.

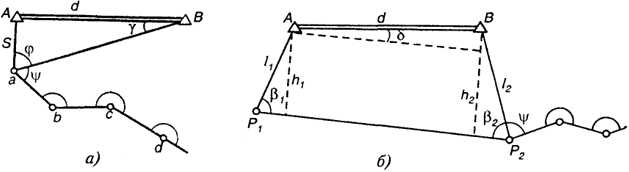

 Рис. 13.8. Схемы привязки полигонометрического хода к стенным знакам
Рис. 13.8. Схемы привязки полигонометрического хода к стенным знакам

163

Если нельзя выбрать для установки прибора такое место, с которого были бы видны одновременно два смежных знака, то поступают следующим образом. Напротив двух смежных стенных знаков выбирают две временные точки P1 и P2 (рис. 13.8, б) с таким расчетом, чтобы углы β1 и β2 были в пределах 88 - 92°, а длины линий l1 и l2 не превышали 20 м.

На этих точках измеряют расстояния l1 и l2 и углы β1 и β2. Координаты временной точки Р2 и дирекционный угол линии Р1 и Р2, которые будут служить в качестве исходных для привязываемого хода, можно определить по формулам:

αP1P2 = αAB + δ; αВР2 = αP1P2 + β2 = αAB + β2 + δ;
h1 = l1sinβ1; h2 = l2sinβ2; sinδ = (h2 - h1)/d;
xP3 = xB + l2cosαВР; yP2 = yB + l2sinαВР2
(13.31)

Привязку хода к трем-четырем одинарным смежным знакам, расположенным на противоположных углах кварталов на перекрестке улиц, можно осуществить методом обратной засечки.

Иногда закрепляют центры системой из двойных или тройных смежных знаков. Привязка к ним полигонометрического хода осуществляется так же путем геометрических построений с измерением соответствующих угловых и линейных элементов и последующих вычислений.
