11.5. АЭРОФОТОТОПОГРАФИЧЕСКАЯ И ФОТОТЕОДОЛИТНАЯ
СЪЕМКИ

Аэрофототопографическая съемка. Для больших территорий топографические карты и планы всех масштабов составляют преимущественно аэрофототопографическим методом, сущность которого заключается в следующем. С самолета с определенной высоты, зависящей от масштаба съемки, местность фотографируют автоматическим аэрофотоаппаратом (АФА) при почти вертикальной его оптической оси. В результате получают снимок местности, близкий к горизонтальному. Для того чтобы заснять всю необходимую площадь, делают несколько снимков, причем с перекрытием - изображение на последующем снимке перекрывает изображение на предыдущем.

Снимки путем трансформирования приводят к одному масштабу - требуемому масштабу топографической съемки. При трансформировании снимки также приводят к горизонтальной проекции. Чтобы выполнить трансформирование, на снимках надо иметь несколько точек, координаты которых на местности известны. Эти точки называют опознаками. Их опознавание (нахождение) на снимке

128

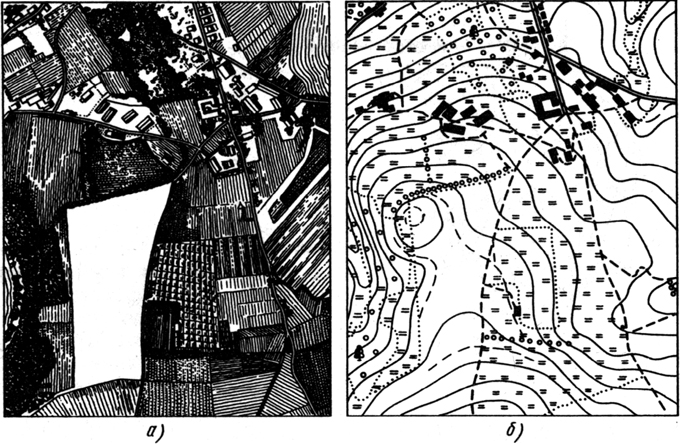

 Рис. 11.6. Аэрофотографическое изображение местности (а) и составленный по нему план (б)
Рис. 11.6. Аэрофотографическое изображение местности (а) и составленный по нему план (б)

и на местности, а также определение координат производят в результате полевых измерений на местности.

Топографическую карту или план создают либо комбинированным, либо стереофотограмметрическим способом. В первом случае из трансформированных снимков составляют фотоплан, на котором затем изображают рельеф мензульной съемкой. Фотографическое изображение ситуации на фотоплане не только освобождает от необходимости снимать ее при мензульных работах, но и позволяет для определения высот точек определять расстояния прямо с фотоплана. При втором способе рельеф изображают в камеральных условиях с помощью стереоприборов. Для этого необходимо на каждом снимке иметь несколько точек с известными высотами (высотные опознаки). План местности составляют либо получением фотоплана и перерисовки на него горизонталей со снимков, либо одновременной зарисовкой ситуации и рельефа на стереоприборах.

Для уточнения некоторых характеристик ситуации и рельефа, например, названий населенных пунктов и рек, этажности и материалов зданий, вида и средних размеров лесных насаждений, производят полевое обследование - дешифрирование.

Аэрофотографическое изображение участка местности и составленный по нему топографический план показаны на рис. 11.6, а, б.

129

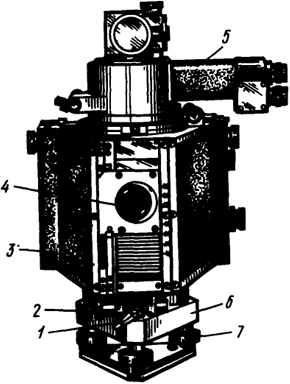

 Рис. 11.7. Фототеодолит: 1, 2, 7 - винты, 3 - камера, 4 - объектив, 5 - окулярное колено, 6 - подставка
Рис. 11.7. Фототеодолит:
1, 2, 7 - винты, 3 - камера, 4 - объектив, 5 - окулярное колено, 6 - подставка

Фототеодолитная съемка. Этот метод применяют для съемки местности в горных районах, обмеров зданий и сооружений, наблюдений за деформациями сооружений.

Метод основан на применении фототеодолита (рис. 11.7), в котором соединены теодолит и фотокамера. Фототеодолит устанавливают в двух точках линии, называемой базисом фотографирования. На каждой точке оптическую ось фототеодолита приводят в горизонтальное положение, ориентируют строго перпендикулярно линии базиса и производят фотографирование. Для увеличения площади съемки допускается фотографирование и при развороте фототеодолита вправо или влево на одинаковый угол в пределах 30°. В результате фотографирования получают с перекрытием два снимка, называемых стереопарой. Для составления по стереопаре топографического плана необходимо знать длину базиса фотографирования и координаты (в плане и по высоте) нескольких опоз-наков на местности. Стереопары обрабатывают с целью получения топографического плана на стереоприборах и с помощью ЭВМ.

130
