11.4. НИВЕЛИРОВАНИЕ ПОВЕРХНОСТИ

Съемку в равнинной местности с небольшим количеством контуров при высоте сечения рельефа через 0,1; 0,25; 0,5 м выполняют нивелированием поверхности. Существует несколько способов такой съемки: по квадратам, параллелям, характерным линиям рельефа. Во всех способах высоты пикетов определяют геометрическим нивелированием. Различие состоит лишь в схеме определения планового положения пикетных точек.

При нивелировании по квадратам с помощью теодолита и мерного прибора на местности разбивают и закрепляют колышками сетку квадратов. Вначале разбивают квадраты со сторонами 100, 200 или 400 м. Затем с помощью вешек и мерного прибора разбивают сетку на более мелкие квадраты со стороной 40 м для съемки в масштабе 1:2000 и 20 м - для съемки в масштабах 1:1000 и 1:500. При разбивке квадратов ведут съемку ситуации, определяя положение контурных точек на пересечении со сторонами квадратов. Результаты съемки заносят в абрис (рис. 11.5). К пунктам государственной геодезической сети сетку привязывают проложением теодолитных и нивелирных ходов.

Порядок нивелирования квадратов зависит от их размера. При сторонах квадратов 100 м и более с одной станции нивелируют вершины одного квадрата, при меньшем размере - нескольких квадратов. При этом нивелир устанавливают примерно

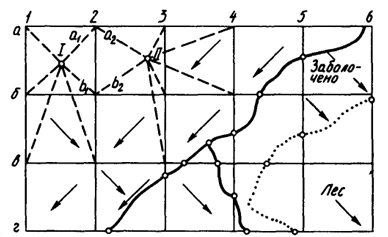

 Рис. 11.5. Абрис съемки способом нивелирования по квадратам (стрелками указано направление скатов)
Рис. 11.5. Абрис съемки способом нивелирования по квадратам (стрелками указано направление скатов)

127

посередине большого квадрата, а рейку последовательно размещают на всех вершинах и берут отсчеты. Отсчеты записывают непосредственно на схеме квадратов. Последовательно переставляя нивелир и рейки, нивелируют вершины всех квадратов. С каждой последующей станции нивелируют две или более связующие точки предыдущего квадрата. Это позволяет помимо передачи отметки выполнять контроль измерении. Результаты измерений контролируют, сравнивая суммы a1 + b2 = a2 + b1 накрест лежащих отсчетов по общей стороне двух смежных квадратов. Расхождение между этими суммами не должно превышать 10 мм. Высоты вершин квадратов вычисляют как по связующим точкам, так и через горизонт прибора.

При нивелировании по параллельным линиям на участке съемки прокладывают один или несколько параллельных магистральных ходов. В обе стороны от каждого хода разбивают перпендикулярные линии (поперечники). По ходам и поперечникам через равные промежутки закрепляют пикетные точки через 40 м при съемке в масштабе 1:2000 и через 20 м - при съемке в масштабах 1:1000 и 1:500. Вместе с разбивкой пикетажа производят съемку ситуации. Высоты пикетных точек определяют геометрическим нивелированием.

Магистральные ходы можно прокладывать и по характерным линиям рельефа: водоразделам, тальвегам и др.

128
