11.3. ТАХЕОМЕТРИЧЕСКАЯ СЪЕМКА

Основные сведения. Тахеометрическая съемка - основной вид съемки для создания планов небольших незастроенных и малозастроенных участков, а также узких полос местности вдоль линий будущих дорог, трубопроводов и других коммуникаций. С появлением тахеометров-автоматов этот способ съемки становится основным

122

и для значительных по площади территорий, особенно когда необходимо получить цифровую модель местности. При тахеометрической съемке ситуацию и рельеф снимают одновременно, но в отличие от мензульной съемки план составляют в камеральных условиях по результатам полевых измерений.

Съемку производят с исходных точек - пунктов любых опорных и съемочных геодезических сетей. Съемочная сеть может быть создана в виде теодолитно-нивелирных ходов, когда отметки точек теодолитного хода определяют геометрическим нивелированием. В большинстве же случаев для съемки прокладывают тахеометрические ходы, отличающиеся тем, что все элементы хода (углы, длины линий, превышения) определяют теодолитом или тахеометром-автоматом. При этом одновременно с приложением тахеометрического хода производят съемку. В этом главное отличие тахеометрической съемки от других видов топографических съемок.

Съемка теодолитом. Порядок работ на станции тахеометрического хода при работе теодолитом следующий.

В первую очередь выполняют измерения, относящиеся к проложению съемочного хода. Теодолит устанавливают над точкой и приводят его в рабочее положение. На смежных точках хода устанавливают дальномерные (обычно нивелирные) рейки. Одним полным приемом измеряют горизонтальный угол хода. При двух положениях вертикального круга теодолита измеряют вертикальные углы на смежные точки хода. По дальномеру теодолита определяют расстояния до смежных точек. Измеряют высоту прибора.

 Рис. 11.3. Абрис тахеометрической съемки
Рис. 11.3. Абрис тахеометрической съемки

Далее приступают к съемке. Для этого в первую очередь при левом круге (КЛ) ориентируют лимб теодолита на предыдущую точку. С этой целью нуль алидады совмещают с нулем лимба и, закрепив алидаду, вращением лимба наводят зрительную трубу на ориентирную точку. Трубу наводят на съемочные пикеты только вращением алидады.. На съемочные пикеты устанавливают дальномерные рейки и измеряют на них при одном круге горизонтальные и вертикальные углы, а по дальномеру - расстояния. Если съемочный





123

пикет является только контурной точкой, вертикальный угол не измеряют.

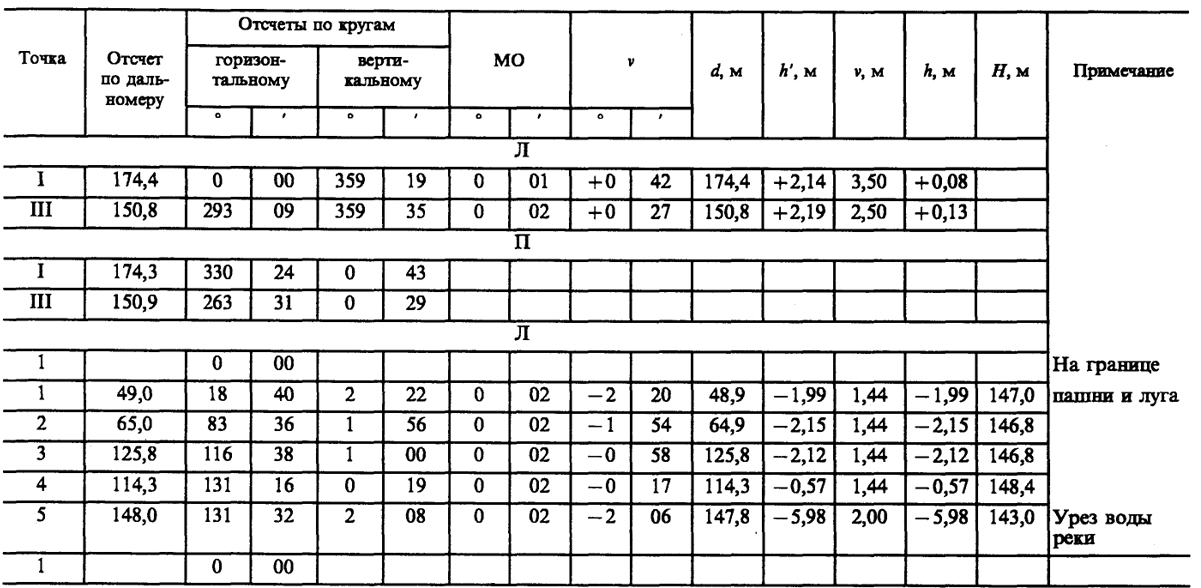

Результаты измерений записывают в журнал тахеометрической съемки (табл. 11.1).

Положение съемочных пикетов выбирают таким образом, чтобы по ним можно было изобразить на плане ситуацию и рельеф местности. Их берут на всех характерных точках и линиях рельефа: на вершинах и подошвах холмов, дне и бровках котловин и оврагов, водоразделах и тальвегах, перегибах скатов и седловинах. При съемке ситуации определяют границы угодий, гидрографию, дороги, контуры зданий, колодцы, т. е. все то, что подлежит нанесению на план в данном масштабе. Чем крупнее масштаб съемки, тем больше число съемочных пикетов и тем меньше расстояние между пикетами и от станции до пикетов. Так, если при съемке масштаба 1:5000 максимальное расстояние до твердых контуров ситуации ограничено 150 м, а до нетвердых - 200 м, то в масштабе 1:500 - 60 и 80 м соответственно.

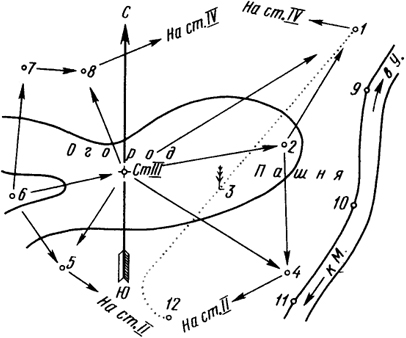

В процессе съемки на каждой станции составляют абрис (рис. 11.3). На нем показывают положение станции хода, направление на предыдущую и последующую точки, расположение всех съемочных пикетов, рельеф и ситуацию местности. Съемочные пикеты отмечают теми же номерами 1..10, что и в полевом журнале, ситуация местности изображается условными знаками, рельеф - горизонталями. Между точками на абрисе проводят стрелки, указывающие направление понижения местности.

По окончании работы на станции проверяют ориентирование лимба теодолита, для чего снова визируют на предыдущую точку хода. Если повторный отсчет отличается от начального более чем на 5’, съемку на данной станции переделывают. Для контроля на каждой станции определяют несколько пикетов, расположенных в полосе съемки со смежных станций.

В простейшем случае составление плана по результатам тахеометрической съемки начинают с построения координатной сетки и нанесения по координатам точек теодолитного хода. Правильность нанесения точек хода контролируют по длинам его сторон: измеряют расстояния между вершинами - выраженные в масштабе, они должны быть равны расстояниям между соответствующими точками на плане или отличаться не более чем на 0,2 мм.

Вслед за этим наносят на план пикетные точки циркулем-измерителем, масштабной линейкой и транспортиром. Данные для нанесения берут из журнала тахеометрической съемки.

Направление на пикеты со станции (рис. 11.4) строят по транспортиру. Например, при съемке на станции II лимб теодолита был ориентирован по направлению на точку I. Транспортир прикладывают центром к точке II плана, а отсчет 0°00’ совмещают с направлением на точку I. Направление на точку I получают, отложив по дуговой шкале транспортира 18°40’, а расстояние до точки I от

124

Таблица 11.1

Дата________ Станция II. Высота прибора i = 1,44 м
Наблюдатель:__________ Отметка станции H = 148,95 м




125

 Рис. 11.4. Построение направлений на пикеты со станции тахеометрического хода
Рис. 11.4. Построение направлений на пикеты со станции тахеометрического хода

станции II - отложив в масштабе плана горизонтальное проложение 48,9 м. Для этого но направлению 18°40’ проводят карандашом тонкую линию, а измерителем по масштабной линейке находят отрезок 48,9 м и откладывают его по створу линии от станции II на точку I. Аналогично наносят и другие точки.

Для ускорения работы поступают так. По внешней окружности транспортира отмечают направления на все пикеты. Рядом с каждой точкой ставят номер. Если есть углы более 180°, транспортир перекладывают, поворачивая его на 180°. После этого по нему отмечают значения угла минус 180°. Когда все углы отмечены, транспортир снимают. Из станции, как из центра, на все точки проводят лучи и откладывают расстояния. Конец каждого отложенного расстояния дает положение точки. Точку изображают кружком, рядом выписывают из журнала его отметку.

Вместо транспортира применяют также линейки-тахеографы. Они представляют собой прозрачный круг с разграфкой от 0 до 359°. По отметкам станций и реечных точек на плане проводят горизонтали с принятым сечением рельефа. Следы горизонталей отыскивают графической интерполяцией между точками, которые в абрисе соединены стрелками. Соединение каких-либо двух точек в абрисе говорит о том, что местность между ними имеет один скат, без перегибов.

Все контуры и рельеф, изображаемые на плане, вычерчивают тушью в соответствии, с условными знаками. Над северной рамкой делают заглавную надпись, под южной рамкой подписывают числовой масштаб, высоту сечения рельефа, вычерчивают линейный масштаб и график заложений.

Автоматизация тахеометрической съемки. С появлением электронных тахеометров стала возможна частичная или полная автоматизация тахеометрической съемки.

При съемке электронный тахеометр устанавливается на съемочных точках, а на пикетных точках - специальные вешки с отражателями, входящими в комплект тахеометра. При наведении на отражатели вешки в автоматическом режиме определяются горизонтальные и вертикальные углы, а также расстояние до смежных съемочных и пикетных точек. С помощью микроЭВМ тахеометра производят обработку результатов измерений и в итоге получают приращения ∆х и ∆y координат и превышения h на смежные съемочные и пикетные точки. При этом автоматически учитываются все поправки в измеряемые расстояния и за наклон вертикальной оси прибора в измеряемые углы. Результаты измерений могут быть

126

введены в специальное запоминающее устройство (накопитель информации) или переписаны на магнитную кассету. В дальнейшем из накопителя или с магнитной кассеты информация поступает в ЭВМ, которая по специальной программе производит окончательную обработку результатов измерений, включающую вычисление координат съемочных и пикетных точек, уравнивание съемочного хода и другие вычисления, необходимые для графического построения топографического плана или цифровой модели местности. Графическое построение топографического плана осуществляется графопостроителем, соединенным с ЭВМ.

127
