Горизонтальную съемку выполняют в масштабах 1:2000, 1:1000 и 1:500. Съемке подлежат фасады зданий и ситуация проездов, а также внутриквартальная (внутризаводская) застройка и ситуация. Съемку производят с линий и точек теодолитных ходов съемочного обоснования.
Результаты съемки отображают на схематическом чертеже - абрисе (рис. 11.1,11.2), на котором дается зарисовка всех контуров и предметов местности (например, трамвайный путь, канава, трамвайная мачта, дома № 10,12, 14 каменные (к), жилые (ж), нежилые (н) и соответствующие промеры).
119

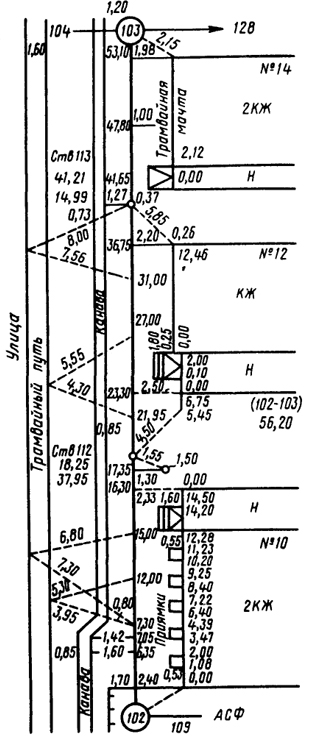

Рис. 11.1. Пример абриса
Абрис ведут на плотной бумаге в произвольном масштабе, но придерживаясь условных знаков, принятых для составления плана. Прямые линии вычерчивают по линейке, кривые - от руки. Ситуацию вычерчивают более толстыми линиями, вспомогательные промеры - тонкими. При ведении абриса некоторые детали изображают в укрупненном масштабе. Перпендикуляры и засечки прочерчивают пунктиром или тонкими сплошными линиями, длины их подписывают в середине линий или под ними. Расстояния по линии съемочного хода нарастающим итогом подписывают у подошв перпендикуляров или засечек с противоположной стороны. При обмерах надписи располагают перпендикулярно фасадной линии. Нулевой отсчет промеров по фасаду берут от надежно определенной точки, все остальные отсчеты записывают нарастающим итогом от нулевого. Промежуточные отсчеты заключают в скобки.
Съемку выполняют разными способами.
Способ перпендикуляров применяют в основном для съемки проездов, когда съемочный ход проходит от фасадов не далее 8 м при съемке в масштабе 1:2000, не далее 6м - в масштабе 1:1000 и не далее 4 м при съемке в масштабе 1:500. Если длина перпендикуляра больше указанных размеров, применяют эккер или подкрепляют промер по перпендикуляру еще засечкой с ленты. При съемке стальную ленту укладывают по точкам, отмеченным в створе линии съемочного теодолитного хода с помощью теодолита.
Способом линейных засечек ленту, так же как и способом перпендикуляров, укладывают в створе съемочной линии. От двух точек на ленте, соответствующих целым метрам и составляющих основание приблизительно равностороннего треугольника, рулеткой
120

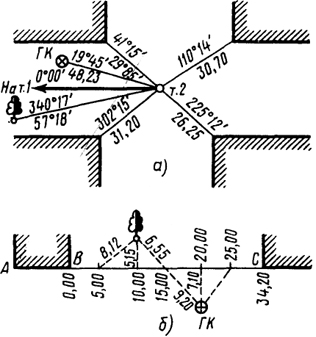

Рис. 11.2. Абрисы съемок, выполненных способами полярных координат (
а) и створным (
б)
измеряют расстояния до определяемой точки контура. При этом длина засечек не должна превышать длины рулетки. Для контроля делают третий промер.
Способом угловой засечки может быть выполнена съемка недоступных точек. Засечки наносят не менее чем с трех направлений.
Способ полярных координат (см. рис. 11.2, а) применяют для съемки точек ситуации, удаленных от съемочного хода. Наиболее часто этот способ применяют при съемке внутриквартальной застройки, а также нетвердых контуров (границы угодий, кусты, деревья). Теодолит устанавливают над соответствующей точкой съемочного хода (например, точка 2). Расстояния от съемочной точки до точек ситуации (например, ГК, углов зданий) измеряют мерным прибором или дальномером, углы - при одном круге с ориентированием нулевого штриха лимба на смежную точку съемочного хода. По этому направлению (показано стрелкой) в абрисе делают запись 0°0’. С направления полярного луча может быть произведена съемка ситуации, как с линии съемочного обоснования способом перпендикуляров и засечек.
Створный способ (см. рис. 11.2, б), как правило, применяют при съемке внутриквартальной ситуации, когда съемка основных контуров проведена. Створ может быть задан продолжением линии здания; линией, соединяющей два твердых контура. От линии створа (например, ВС) производят съемку ситуации способом перпендикуляров и линейных засечек (съемка дерева, ГК). Расстояние ВС измеряют полностью.
Помимо съемки всех точек ситуации со съемочных линий для уточнения составляемого плана производят обмеры по фасадам всех строений с архитектурными выступами, уступами, крыльцами, ступеньками, приямками. Обмеры производят также по всем заборам и границам между точками изломов. При наличии зданий со сложной конфигурацией делают дополнительные контрольные промеры между углами. На перекрестках проездов измеряют диагональные расстояния между углами кварталов и ширину проездов. Кроме того, в характерных местах измеряют ширину между противоположными фасадами проезда. Контрольные промеры делают также и между снятыми со съемочной
121
линии смотровыми колодцами подземных коммуникаций, мачтами, столбами воздушных линий связи и между другими точками ситуации.
Результаты полевых измерении, отраженные в абрисе, используют для составления топографического плана, нанося их на планшет. Планшет представляет собой тонкий лист фанеры или алюминия, оклеенный сверху чертежной бумагой. На планшете предварительно разбивают координатную сетку квадратов со стороной 10 см и общим размером 50×50 см. По координатам на планшет наносят пункты геодезического и съемочного обоснования. Правильность накладки пунктов контролируют по расстояниям между ними. Расхождения не должны превышать 0,2 мм на плане. У каждого пункта пишут его номер или название, а также наносят отметку пункта с округлением до сантиметров.
Положение контуров ситуации определяют на планшете по промерам, данным в абрисе. При этом с учетом масштаба плана выполняют те же построения, что и при полевых измерениях. Например, если съемка контура велась способами перпендикуляров и линейных засечек, на планшете с помощью циркуля-измерителя также строят перпендикуляры и линейные засечки; если применялся полярный способ, на планшете откладывают полярные углы и расстояния.
Как правило, высотную съемку выполняют методом геометрического нивелирования после того, как вся ситуация снята и нанесена на планшет.
Нивелирование начинают с точек высотного съемочного обоснования. На всех характерных точках нивелируемой площади, но не реже чем через 50 м при съемке в масштабе 1:2000 и 20 м - при съемке в масштабе 1:500, определяют высоты съемочных точек (пикетов). Расстояние от нивелира до рейки не должно превышать 150 м. Положение пикетов на плане определяют по ситуации, для чего в поле используют копию плановой съемки.
Улицы (проезды) нивелируют по поперечникам, разбиваемым с помощью рулетки через 20...40 м. Кроме того, поперечники разбивают в местах перегиба рельефа, по осям пересекающихся улиц и в местах их излома. При нивелировании поперечников определяют высоты фасадной линии, бордюрного камня тротуара, оси улицы и других характерных точек рельефа, высоты земли у входов, порогов и полов в зданиях.
