10.4 ЗНАКИ ДЛЯ ЗАКРЕПЛЕНИЯ ГЕОДЕЗИЧЕСКИХ СЕТЕЙ

Точки геодезических сетей закрепляются на местности знаками. По местоположению знаки бывают грунтовые и стенные, заложенные в стены зданий и сооружений; металлические, железобетонные, деревянные, в виде откраски и т. д.; по назначению - постоянные, к которым относятся все знаки государственных геодезических сетей, и временные, устанавливаемые на период изысканий, строительства, реконструкции, наблюдений и т. д.

Постоянные знаки закрепляют подземными знаками - центрами. Конструкции центров обеспечивают их сохранность и неизменность положения в течение длительного периода времени. Как правило, подземный центр представляет собой бетонный монолит, закладываемый ниже глубины промерзания грунта и не в насыпной массив. У поверхности земли в монолите устанавливают чугунную марку, на которой наносят центр в виде креста или точки. Положению этого центра соответствуют координаты X и Y и во многих случаях отметки Н.

Для того чтобы с одного знака был виден другой (смежный), над подземными центрами устанавливают наружный знак в виде металлических или деревянных трех- или четырехгранных пирамид или сигналов.

115

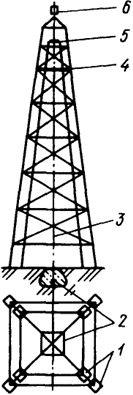

 Рис. 10.3. Наружный металлический сигнал над подземным центром плановой сети: 1 - фундаменты, 2 - центр, 3 - сигнал, 4 - настил, 5 - столик, б - визирная цель
Рис. 10.3. Наружный металлический сигнал над подземным центром плановой сети:
1 - фундаменты, 2 - центр, 3 - сигнал, 4 - настил, 5 - столик, б - визирная цель

Пирамиды или сигналы имеют высоту 3...30 м и более. Геодезический сигнал 3 с подземным центром 2, столиком 5 для установки измерительных приборов и настила 4 для работы с него наблюдателя изображены на рис. 10.3. Верх сигнала или пирамиды заканчивается визирной целью б, на которую при измерении углов направляют зрительную трубу теодолита. На столик устанавливают также отражатель, если измеряют расстояния между пунктами светодальномером. Для спутниковых измерений сигналы и пирамиды строить не надо.

Как правило, пункты разбивочных сетей и сетей сгущения закрепляют подземными центрами, такими же как и пункты государственных сетей. Так как расстояния между этими пунктами сравнительно небольшие, оформления их наружными знаками не требуется. Иногда над ними устанавливают Г-образные металлические или деревянные вехи. В городах знаки оформляют в виде специальной надстройки на крышах зданий. Знаки могут закладывать в зданиях и сооружениях, в этом случае их называют стенными.

Государственные высотные сети всех классов закрепляют на местности грунтовыми реперами. Стенные реперы закрепляют в фундаментах устойчивых сооружений - водонапорных башен, капитальных зданий, каменных устоев мостов и т. д. В стенных реперах (рис. 10.4, а) высоту определяют для центра отверстия в сферической головке.

Временные знаки. Точки съемочных, а иногда и разбивочных сетей закрепляют временными знаками - деревянными или бетонными столбами, металлическими штырями, отрезками рельсов и т. д. (рис. 10.4, а - з). Их закрепляют в земле на глубину до 2 м. В верхней части такого знака крестом, точкой или риской отмечают местоположение центра или точки с высотной отметкой.

При продолжительности использования (более 0,5 г.) временные знаки закладывают на глубину 0,5 м (минимальное расстояние до подземных коммуникаций от поверхности грунта принято 0,7 м). При наличии твердого покрытия и отсутствии интенсивного движения транспорта используют штыри из отрезков арматуры и труб, деревянные столбики (рис. 10.4, д - з). В процессе строительства на возведенных конструкциях и близрасположенных зданиях высоты и створы осей фиксируют открасками (рис. 10.4, к - м).

116

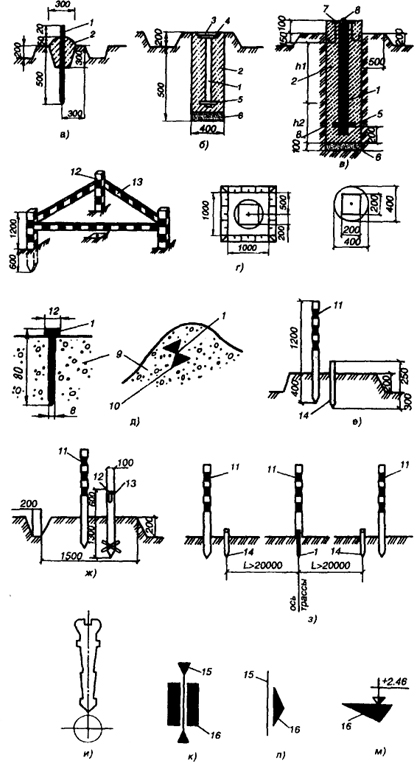

 Рис. 10.4. Знаки закрепления основных, главных разбивочных осей и отметок: а - знак закрепления основных или главных разбивочных осей зданий высотой до пяти этажей, сооружений высотой до 15 м с продолжительностью строительства до 0,5 г., б - то же, более 0,5 г., в - то же, с глубиной промерзания согласно таблице, г - ограждения знаков, д - закрепление разбивочных осей на скалах и бетоне ограждения в виде тура из камней, е, ж, з - знаки закрепления осей и отметок линейных сооружений, и - знак закрепления осей и отметок дюбелями на зданиях, твердых покрытиях дорог, к - откраска закрепления створа оси, л - то же ориентирной риски, м - то же, отметки; 1 - металлический стержень, 2 - бетон, 3 - деревянная крышка, 4 - металлическая пластина, 5 - якорь, 6 - песок, 7 - анкер, 8 - деревянные металлические столб и перекладина, 9 - скальный грунт, бетон, 10 - откраска пересечения осей, 11 - ориентирная веха, 12 - полочка-зарубка на деревянном столбе для установки рейки, 13 - деревянный столб-репер, 14 - постоянный знак - деревянный кол, 15 - карандашная черта створа оси и ориентирной риски, 16 - откраска
Рис. 10.4. Знаки закрепления основных, главных разбивочных осей и отметок:
а - знак закрепления основных или главных разбивочных осей зданий высотой до пяти этажей, сооружений высотой до 15 м с продолжительностью строительства до 0,5 г., б - то же, более 0,5 г., в - то же, с глубиной промерзания согласно таблице, г - ограждения знаков, д - закрепление разбивочных осей на скалах и бетоне ограждения в виде тура из камней, е, ж, з - знаки закрепления осей и отметок линейных сооружений, и - знак закрепления осей и отметок дюбелями на зданиях, твердых покрытиях дорог, к - откраска закрепления створа оси, л - то же ориентирной риски, м - то же, отметки; 1 - металлический стержень, 2 - бетон, 3 - деревянная крышка, 4 - металлическая пластина, 5 - якорь, 6 - песок, 7 - анкер, 8 - деревянные металлические столб и перекладина, 9 - скальный грунт, бетон, 10 - откраска пересечения осей, 11 - ориентирная веха, 12 - полочка-зарубка на деревянном столбе для установки рейки, 13 - деревянный столб-репер, 14 - постоянный знак - деревянный кол, 15 - карандашная черта створа оси и ориентирной риски, 16 - откраска
