1.2. ИЗОБРАЖЕНИЕ ЗЕМНОЙ ПОВЕРХНОСТИ НА ПЛОСКОСТИ (ПЛАН, КАРТА, ПРОФИЛЬ)

Поверхность Земли изображают на плоскости в виде планов, карт, профилей.

При составлении планов сферическую поверхность Земли проецируют на горизонтальную плоскость и полученное изображение уменьшают до требуемого размера. Как правило, в геодезии применяют метод ортогонального проецирования (рис. 1.4). Сущность его состоит в том, что точки местности переносят на горизонтальную плоскость по отвесным линиям, параллельным друг другу и перпендикулярным горизонтальной плоскости. Например, точка А местности (перекресток дорог) проецируется на горизонтальную плоскость Н по отвесной линии Аа, точка В - по линии Вb и т. д., точки

9

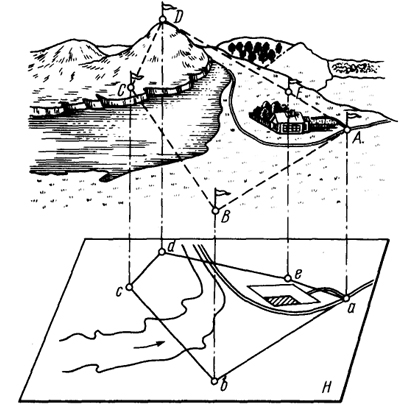

 Рис. 1.4. Ортогональное проецирование местности
Рис. 1.4. Ортогональное проецирование местности

а и b являются ортогональными проекциями точек А и В местности на плоскости H.

Полученное на плоскости изображение участка земной поверхности уменьшают с сохранением подобия фигур. Такое уменьшенное изображение называется планом местности. Следовательно, план местности - это уменьшенное подобное изображение горизонтальной проекции участка поверхности Земли с находящимися на ней объектами.

Однако план нельзя составить на очень большую территорию, так как сферическая поверхность Земли не может быть развернута в плоскость без складок или разрывов. Изображение Земли на плоскости, уменьшенное и искаженное вследствие кривизны поверхности, называют картой.

Таким образом, и план, и карта - это уменьшенные изображения земной поверхности на плоскости. Различие между ними состоит в том, что при составлении карты проецирование производят с искажениями поверхности за счет влияния кривизны Земли, на плане изображение получают практически без искажения.

Профилем местности называется уменьшенное изображение вертикального разреза земной поверхности по заданному направлению. Как правило, разрез местности (рис. 1.5, а) представляет собой кривую линию ABC...G. На профиле (рис. 1.5, б) она строится в виде ломаной линии abc...g. Уровенную поверхность изображают прямой

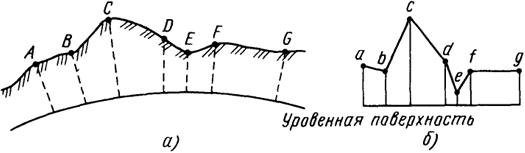

 Рис. 1.5. Разрез (a) и профиль (б) местности
Рис. 1.5. Разрез (a) и профиль (б) местности

10

линией; для большей наглядности вертикальные отрезки (высоты, превышения) делают крупнее, чем горизонтальные (расстояния между точками).

11
