9.3. ПРИБОРЫ ВЕРТИКАЛЬНОГО ПРОЕКТИРОВАНИЯ

Задание отвесной линии (вертикальное проектирование) при строительстве, проходке горных выработок и других инженерно-геодезических работах необходимая и весьма ответственная задача.

109

Для вертикального проектирования применяют специальные оптические и лазерные зенит-(вверх) и надир-(вниз) приборы.

Оптические и лазерные приборы вертикального проектирования по способу приведения визирной оси или светового луча в отвесное положение могут быть уроненными или с компенсатором наклона. В свою очередь, компенсаторные приборы подразделяют на одно- или двухкоординатные.

Однокоординатный зенит-прибор вертикального проектирования ПЗЛ фирмы "Карл-Цейсе" (рис. 9.7, а) - высокоточный прибор с самоустанавливающейся линией визирования. На корпусе 5 прибора закреплен круглый уровень 1, по которому прибор приводят в рабочее положение. Корпус размещается на подставке 9 и закрепляется винтами 8, 10. Окуляр зрительной трубы расположен под углом 90° к объективу 4.

Практическим примером может служить применение однокоординатного зенит-прибора при монтаже конструкций зданий. Чтобы перенести оси вертикальным визированием, зенит-прибор центрируют над точкой 11 пересечения осей или линий, которые параллельны осям, располагаемым обычно внутри корпуса. На монтажном гори-

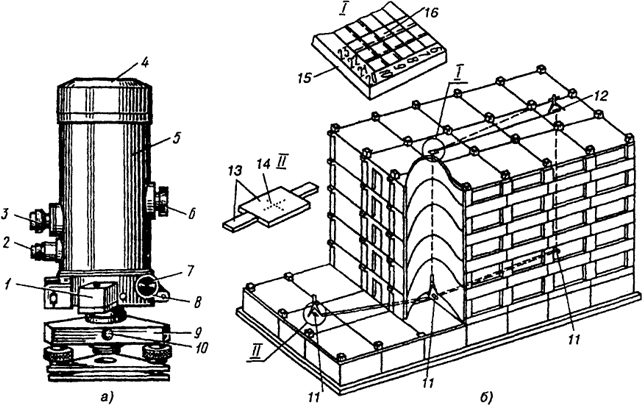

 Рис. 9.7. Прибор вертикального проектирования ПЗЛ (а) и перенесение осей вертикальным визированием (б): 1 - круглый уровень, 2, 3 - окуляры отсчетного микроскопа и зрительной трубы, 4 - объектив зрительной трубы, 5 - корпус, 6 - фокусирующее приспособление, 7 - наводящее устройство, 8, 10 - закрепительные винты, 9 - подставка, 11 - точки на исходном горизонте, 12 - проекция точки на монтажный горизонт, 13 - металлический знак, 14 - ось, 15 - палетка, 16 - калька с разграфкой
Рис. 9.7. Прибор вертикального проектирования ПЗЛ (а) и перенесение осей вертикальным визированием (б):
1 - круглый уровень, 2, 3 - окуляры отсчетного микроскопа и зрительной трубы, 4 - объектив зрительной трубы, 5 - корпус, 6 - фокусирующее приспособление, 7 - наводящее устройство, 8, 10 - закрепительные винты, 9 - подставка, 11 - точки на исходном горизонте, 12 - проекция точки на монтажный горизонт, 13 - металлический знак, 14 - ось, 15 - палетка, 16 - калька с разграфкой

110

зонте на отвесной линии над зенит-прибором закрепляют палетку 15 (рис. 9.7, б).

Палетка представляет собой кальку 16 с координатной сеткой, наклеенную на прозрачное оргстекло, вставленное в металлическую рамку. Во всех перекрытиях над переносимой точкой оставляют отверстия, минимальные размеры которых 100 мм при высоте зданий до 60 м и 150 мм при высоте до 100 м. В отверстие перекрытия монтажного горизонта над зенит-прибором устанавливают рамку с палеткой.

Визирование на палетку производят таким образом, чтобы горизонтальная нить сетки была параллельна одной из линий палетки. Отсчет (21,4) в делениях палетки делают по горизонтальной нити сетки и записывают в журнал (табл. 9.1). Далее прибор поворачивают на 180° и производят второй отсчет (22,2) по этой же шкале. Установив горизонтальную нить прибора параллельно другим линиям палетки и повернув его на 90°, делают отсчет (8,4), а повернув прибор на 180°, следующий отсчет (9,2). Средние значения из попарно выполненных отсчетов будут координатами точки на палетке. Погрешность перенесения точек допускается в пределах 2...4 мм.

Таблица 9.1

Точка 180° Среднее
значение
90° 270° Среднее
значение
1 21,4 22,2 21,8 8,4 9,2 8,8
2 26,5 26,3 26,4 3,8 3,6 3,7
3 29,7 29,5 29,6 6,9 6,7 6,8

В МИИГАиК разработаны двухкоординатные приборы вертикального проектирования ПВП-Т и ПВП-В. Прибор ПВП-Т (рис. 9.8, а) имеет подставку 4 с горизонтальным кругом 3, зрительную ломаную трубу с объективом 1, окуляром 2 и фокусирующей рукояткой 5. Прибор снабжен горизонтальным кругом и дополнительной насадкой, позволяющей повернуть визирную линию в горизонтальное положение. Это делает прибор универсальным для применения на строительной площадке.

Высокоточный прибор ПВП-В (рис. 9.8, б) представляет собой вертикальную зрительную трубу 1, на концах которой навинчены оправы с объективами. Внутри трубы размещается стакан с компенсатором. Стакан может перемещаться внутри трубы с помощью рукоятки 4. Там же снаружи размещается окуляр 2. Все это образует двойную зрительную трубу, которая крепится с возможностью вращения вокруг вертикальной оси на каретках 3. Каретки перемещаются в двух взаимно перпендикулярных направлениях; величина их перемещения фиксируется микрометренными измерительными винтами. Нижняя каретка крепится к трегеру

111

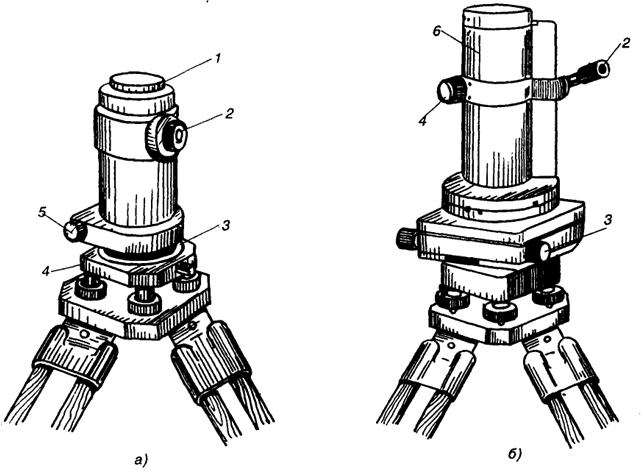

 Рис. 9.8. Приборы вертикального проектирования ПВП-Т (а) и высокоточный ПВП-В (б)
Рис. 9.8. Приборы вертикального проектирования ПВП-Т (а) и высокоточный ПВП-В (б)

с подъемными винтами. Точность работы прибора характеризуется средней квадратической ошибкой передачи координат по вертикали 0,5 мм на 100 м длины визирования.

Оптические приборы вертикального проектирования выпускаются рядом фирм Германии, Японии, Швейцарии, Украины и др.
