9.2. ЭЛЕКТРОННЫЕ ТЕОДОЛИТЫ И ТАХЕОМЕТРЫ

К высокоточным современным и высокопроизводительным геодезическим средствам измерений относится новое поколение приборов, позволяющих выполнять все измерения в автоматизированном режиме. Такие измерительные приборы снабжены встроенными вычислительными средствами и запоминающими устройствами, создающими возможность регистрации и хранения результатов измерений, дальнейшее их использование на ЭВМ для обработки. Применение ЭВМ пятого поколения предполагает интеллектуализацию компьютеров, т. е. возможность работы с ними непрофессионального пользователя на естественном языке, в том числе в речевой форме.

Речевой ввод топографо-геодезической информации в полевых условиях обеспечивает улучшение условий труда и уменьшение числа ошибок наблюдателя. Скорость ввода информации измерений значительно увеличивается по сравнению с вводом с помощью клавишей.

Для автоматизации полевых измерений при производстве топографической съемки и других видов инженерно-геодезических работ созданы высокоточные электронные тахеометры. Электронный тахеометр содержит угломерную часть, сконструированную на базе кодового теодолита, светодальномер и встроенную ЭВМ. С помощью угломерной части определяются горизонтальные и вертикальные углы, светодальномера - расстояния, а ЭВМ решает различные геодезические задачи, обеспечивает управление прибором, контроль результатов измерений и их хранение.

Примером может служить отечественный электронный тахеометр Та3М (рис. 9.6), с помощью которого можно определить: горизонтальные углы с погрешностью 4"; зенитные расстояния с погрешностью 5"; наклонные дальности с погрешностью 10 мм; горизонтальные проложения; превышения или высоты точек визирования; приращения координат или координаты точек визирования.

108

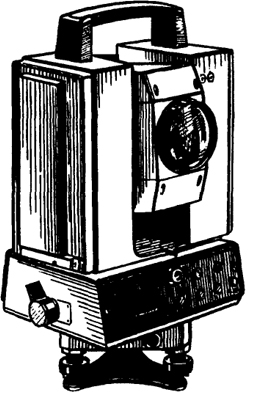

 Рис. 9.6. Электронный тахеометр Та3М
Рис. 9.6. Электронный тахеометр Та3М

Прибор может работать в четырех режимах: разделенном, полуавтоматическом, автоматическом и режиме слежения. Геодезические задачи решаются с учетом поправок на кривизну Земли, рефракцию атмосферы, температуру и давление, разность высот штативов прибора и отражателя.

Информация об угловых значениях выдается в гонах или в градусах. Датчик углов прибора - кодовый, накопительного типа. В комплект тахеометра входят отражатели, штативы, источники питания, разрядно-зарядное устройство, принадлежности для юстировки прибора и ухода за ним.

Тахеометр Та3М снабжен электрооборудованием для работы ночью. Выдаваемая на цифровое табло оперативная информация может быть выведена в память тахеометра или внешний накопитель.

Выпускаемый отечественной промышленностью электронный тахеометр 2Та5 решает те же задачи, что и Та3М, но имеет иные технические характеристики: погрешность измерения горизонтального угла 5"; погрешность измерения зенитного расстояния 7"; погрешность измерения наклонной дальности (5 + 3D км) мм.

Зарубежные фирмы (США, Германия, Швеция, Япония и др.) выпускают электронные тахеометры различные по точности измерения углов от 0,5" до 20", расстояний от 2 до 10 мм и с внутренней памятью, размещающей результаты наблюдений до 10000 точек.

Существуют роботизированные электронные тахеометры, например, "Геодиметр 640" фирмы "Геотроникс" (Швеция), который по заданной программе сам находит положение отражателей, измеряет расстояние до них, горизонтальные и вертикальные углы и вычисляет координаты каждого отражателя. В карьерах с помощью такого прибора определяют деформации бортов карьера.

К новому поколению измерительных станций относятся приборы, определяющие координаты Х и Y и высоту Н точки по сигналам со специальных геодезических спутников, вращающихся вокруг Земли по строго определенным орбитам. Подробно о них будет рассказано в главе 14.

109
