8.2. ШТАТИВЫ, ВИЗИРНЫЕ ЦЕЛИ И ЭККЕРЫ

Для установки теодолитов на местности используют штативы (рис. 8.7, а, б). Верхняя часть штатива представляет собой горизонтально расположенную металлическую площадку 1, называемую головкой. В середине головки размещается отверстие, через которое пропускают становой винт 2, крепящий теодолит со штативом. С головкой соединены нераздвижные (постоянной длины) и раздвижные (переменной длины) ножки 3. В нижней заостренной части 4 ножек есть упоры 6, с помощью которых ножки вдавливают

85

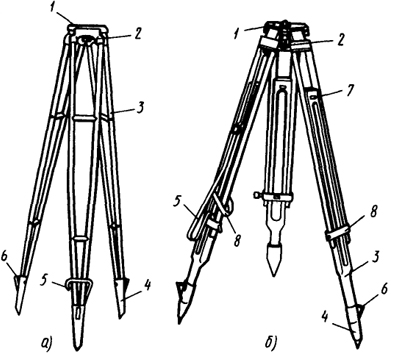

 Рис. 8.7. Штативы ШН (а) и ШР (б): 1 - головка (площадка); 2 - становой винт, 3 - ножка, 4 - наконечник, 5 - ремень для перенести, 6 - упор, 7 - ограничитель, 8 - зажимной блок
Рис. 8.7. Штативы ШН (а) и ШР (б):
1 - головка (площадка); 2 - становой винт, 3 - ножка, 4 - наконечник, 5 - ремень для перенести, 6 - упор, 7 - ограничитель, 8 - зажимной блок

в грунт для придания устойчивости штативу. Раздвижные ножки позволяют регулировать высоту штатива. Штативы с нераздвижными ножками позволяют изменять высоту головки над поверхностью грунта в более ограниченных пределах, однако они более устойчивы.

Так как непосредственное визирование на точку, закрепленную в грунте знаком, бывает затруднено из-за неровностей местности и растительности, над знаком устанавливают визирные цели, марки, вехи, шпильки.

Если требуется измерить угол с большой точностью, используют комплект визирных целей КВЦ (рис. 8.8, а), который состоит из визирных марок 1, подставок 2 и штативов 3. Стандартный набор КВЦ включает также аккумуляторы, шнуры с вилками, лампы электрической подсветки для работы в ночное время или в шахтах. Для центрирования визирной марки над точкой применяют оптический двусторонний отвес ОДО (рис. 8.8, б).

Марку центрируют следующим образом. Штатив устанавливают над точкой, следя за тем, чтобы его головка была примерно

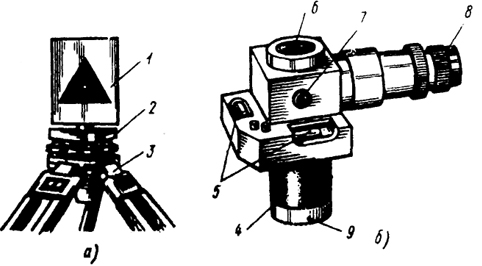

 Рис. 8.8. Комплект визирных целей (а) и оптический отвес (б): 1 - марка, 2 - подставка, 3 - штатив, 4 - вертикальная ось, 5 - уровень, 6, 9 - объективы, 7 - переключатель направлений, 8 - окуляр
Рис. 8.8. Комплект визирных целей (а) и оптический отвес (б):
1 - марка, 2 - подставка, 3 - штатив, 4 - вертикальная ось, 5 - уровень, 6, 9 - объективы, 7 - переключатель направлений, 8 - окуляр

86

горизонтальна, а центр находился над точкой. Подставку с ОДО помещают на головке штатива. Глядя в окуляр 8, смещают по головке штатива подставку с ОДО до совпадения креста сетки нитей с точкой и в этом положении закрепляют ее. Выдвигая - вдвигая ножки штатива, приводят пузырьки двух взаимно перпендикулярных уровней 5 в нуль-пункт. При этом наведение креста сетки нитей на точку может немного нарушиться. Чтобы исправить положение, слегка открепляют винт и перемещением подставки вновь наводят ОДО на точку. В этом случае может незначительно нарушиться вертикальность оси ОДО. Восстанавливают ее подъемными винтами подставки. Центрирование и приведение оси ОДО в отвесное положение повторяют несколько раз, добиваясь совпадения креста сетки нитей визирной трубы отвеса с точкой при положении уровней в нуль-пункте. По окончании центрирования подставки над точкой ОДО вынимают и на его место в подставку устанавливают визирную марку.

Вехи устанавливают, непосредственно совмещая заостренную часть с центром точки. Отвесность вех проверяют по вертикальной нити сетки трубы теодолита (рис. 8.9). Центр сетки трубы совмещают с ее основанием.

Шпильки устанавливают при измерении углов с короткими сторонами. Острие шпильки совмещают с центром знака, а их отвесность проверяют по вертикальной нити сетки трубы.

С помощью оптического отвеса теодолит центрируют так же, как ОДО. Погрешность центрирования 0,5...1,0 мм.

Для построения на местности прямых углов с небольшой точностью служит двухзеркальный геодезический эккер ЭГ (рис. 8.10, а).

 Рис. 8.9. Поле зрения трубы при наведении на веху (изображение перевернуто)
Рис. 8.9. Поле зрения трубы при наведении на веху (изображение перевернуто)

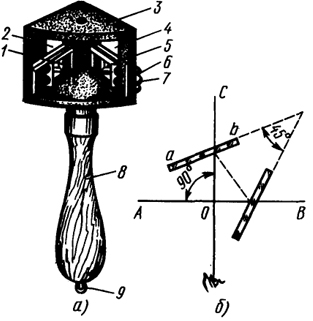

Рис. 8.10. Двухзеркальный эккер ЭГ (а) и построение прямого угла эккером над точкой 0 (б): 1, 5 - зеркала, 2, 4 - окна, 3 - корпус, 6, 7 - винты, 8 - ручка, 9 - кольцо
Рис. 8.10. Двухзеркальный эккер ЭГ (а) и построение прямого угла эккером над точкой 0 (б):
1, 5 - зеркала, 2, 4 - окна, 3 - корпус, 6, 7 - винты, 8 - ручка, 9 - кольцо

87

Эккер состоит из трехгранного металлического корпуса 3, к граням которого с внутренней стороны под углом 45° прикреплены колодочки с зеркалами 1 и 5. Угол между зеркалами регулируют винтами 6 и 7. Над зеркалами вырезаны окна 2 и 4. К коробке эккера привинчена ручка 8. При построении прямого угла наблюдателю необходимо центрировать ручку эккера над точкой. Для этого на ручке есть кольцо 9, к которому крепится нитяной отвес.

Для построения прямого угла (рис. 8.10, б) в точке 0 к створу АВ необходимо, чтобы в зеркале ab была видна исходная визирная цель, установленная в точке А. Одновременно по створу в окне над зеркалом ab "на глаз" выставляют вторую визирную цель, перемещаемую по створу до совпадения ее изображения с изображением исходной визирной цели.

Визирная цель устанавливается в точке, от которой должен быть опущен перпендикуляр к створу АВ. Наблюдатель с эккером перемещается вдоль створа линии АВ до совмещения визирных целей, видимых в окне.

Правильность работы эккера проверяют так. В створе линии АВ в точке С дважды восстанавливают перпендикуляр: сначала ориентируясь по точке А, затем -по точке В. Если угол между зеркалами равен 45°, то визирные цели, устанавливаемые в точке С, совпадут. Исправления при необходимости выполняют регулировочными винтами 6 и 7.

88
