Глава 28

ГЕОДЕЗИЧЕСКОЕ ОБЕСПЕЧЕНИЕ СТРОИТЕЛЬСТВА
ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧ, СВЯЗИ
И МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ

28.1. ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧ И СВЯЗИ

Линии электропередач (ЛЭП) разделяются на кабельные (подземные) и воздушные. Кабельные линии в основном прокладывают на застроенных территориях. По воздушным линиям (ВЛ), как правило, передается ток высокого напряжения на значительные расстояния.

При изысканиях линий электропередачи необходимо определять габариты приближения проводов (рис. 28.1): вертикальный - допустимое кратчайшее расстояние (b) между самой низкой точкой натянутого провода (при максимальной стреле провеса) и поверхностью земли или сооружения, расположенного под линией, и горизонтальной - кратчайшее расстояние до предметов на местности (l). Например, для линии напряжением 220 - 500 кВт допустимая величина вертикального габарита равна в ненаселенной местности

435

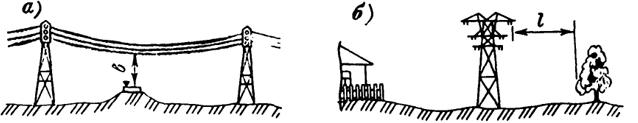

 Рис. 28.1. Габариты приближения проводов: а - вертикальный; б - горизонтальный
Рис. 28.1. Габариты приближения проводов: а - вертикальный; б - горизонтальный

7 - 8 м, в труднодоступной местности 6 - 7м. Для линий напряжением 750 кВт соответственно принимают 12 и 10 м.

К линиям связи относят: междугородные, внутрирайонные и городские телефонные линии; сети радиофикации; радиорелейные линии. Линии связи могут быть кабельными и воздушными. Воздушные линии связи состоят из опор, проводов, изоляторов. Опоры бывают деревянные и железобетонные. Вертикальный габарит приближения на линиях связи составляет 2,5 - 8,5 м.

Направление больших магистральных трасс ЛЭП выбирают в период технико-экономического обоснования, а небольших трасс - при подготовке технического задания на проектирование. Трассу выбирают в соответствии с техническими условиями с учетом топографических, инженерно-геологических и гидрометеорологических условий местности.

Технические изыскания трассы ЛЭП выполняют по выбранному и утвержденному направлению. Эти изыскания начинаются с изучения материалов выбора трассы и проверки документов согласования.

Технические изыскания небольших трасс, проходящих в слабо пересеченной местности, выполняют наземными методами. При изысканиях больших трасс, прокладываемых в сложных условиях, применяют аэрометоды.

Основные точки выбранной и утвержденной трассы по данным привязки к контурам или координатам выносят на местность.

В отличие от других трасс линия электропередачи состоит только из прямых участков, без кривых, с поворотом в вершинах углов. Поэтому углы поворотов выбирают в местах, удобных для сооружений опор, т. е. геологически устойчивых и расположенных вдали от растущих оврагов.

Полевое трассирование проводят в том же порядке, что и для дорог. Так как кривые на трассе отсутствуют и пикеты разбивают между вершинами углов поворота без учета домера и перемены пикетажа на углах, то, следовательно, расстояние между соседними вершинами поворотов или створными точками будет равно разности их пикетажного значения.

436

На трассах воздушных линий продольные профили можно составлять по плюсовым точкам, взятым на характерных перегибах рельефа местности и в местах пересечений естественных препятствий или искусственных сооружений. Разбивку опор линий, положение которых, как правило, не совпадает с целыми пикетами, ведут от близлежащих закрепленных точек трассы. Поэтому при изысканиях воздушных линий весьма эффективен беспикетный способ трассирования. В этом случае можно применять дальномеры для определения расстояний до закрепляемых характерных точек трассы.

Нивелирование трассы ВЛ выполняют с целью составления продольного профиля, по которому проектируют положение и высоту опор, обеспечивающих расчетный габарит приближений проводов. При этом ошибки из-за обобщения (спрямления) рельефа при выборе характерных плюсовых точек не должны превышать 0,3 м. Этому требованию должна соответствовать точность нивелирования.

В равнинной местности, а также на больших переходах через водотоки, на пересечениях дорог, на застроенной территории производят техническое нивелирование по пикетажу трассы ВЛ. В горных районах и сильно пересеченной местности можно прокладывать по трассе тахеометрические ходы.

Через каждые 8 - 10 км на трассе устанавливают железобетонные или деревянные реперы. Планово-высотную привязку ходов по трассе производят не реже чем через 15 - 20 км. По результатам изысканий трассы составляют продольный профиль ЛЭП.

Вместе с изысканием воздушной линии выбирают и производят съемку в крупном масштабе площадки подстанций, монтерских пунктов и ремонтных баз, обследуют проходящие в районе трассы дороги и карьеры стройматериалов, а при отсутствии дорог намечают места, по которым с наименьшими затратами они могут быть построены. Производят изыскания эксплуатационной линии связи.

Изыскания линии связи очень схожи с изысканиями ЛЭП, но так как напряжение на линиях связи ниже, габариты приближения у них меньше. Изыскания ведут преимущественно в одну стадию.

Геодезические работы, которые выполняют при строительстве линий электропередачи и связи, состоят в разбивке на местности опор и в определении фактического габарита приближения проводов.

Центры опор разбивают по их пикетажному значению от ближайших закрепленных точек трассы: вершин углов поворота и створных точек. Направление по створу трассы задается теодолитом, проектные расстояния откладывают дальномером или рулеткой с введением в каждый пролет поправок за наклон местности. Расстояния между вынесенными в натуру центрами опор не должны отличаться от проектных более чем на 1/200 от длины пролета.

От центра опоры разбивают ее фундаменты и положение анкерных устройств.

437

При монтаже опоры с помощью теодолита производят выверку ее вертикальности.

В процессе исполнительной съемки построенной воздушной линии измеряют расстояния между опорами и проверяют соблюдение габаритов приближения проводов.
