4.2. ИЗОБРАЖЕНИЕ ЗЕМНОЙ ПОВЕРХНОСТИ В ЦИФРОВОМ ВИДЕ

Развитие вычислительной техники и появление автоматических чертежных приборов (графопостроителей) привело к созданию автоматизированных систем для решения различных инженерных задач, связанных с проектированием и строительством сооружении. Часть этих задач решается с использованием топографических планов и карт. В связи с этим появилась необходимость представления и хранения информации о топографии местности в цифровом виде, удобном для применения компьютеров.

В памяти компьютера цифровые данные о местности наилучшим образом могут быть представлены в виде координат X, Y, Н некоторого множества точек земной поверхности. Такое множество точек с их координатами образует цифровую модель местности (ЦММ).

По своему содержанию ЦММ разделяется на цифровую модель ситуации (контуров местности) и цифровую модель рельефа (ЦМР).

Все элементы ситуации задаются координатами X и Y точек, определяющих положение предметов и контуров местности. Цифровая модель рельефа характеризует топографическую поверхность местности. Она определяется некоторым множеством точек с координатами X, Y, H, выбранных на земной поверхности так, чтобы в достаточной мере отобразить характер рельефа.

Ввиду многообразия форм рельефа подробно описать его в цифровом виде довольно сложно. Поэтому в зависимости от решаемой задачи и характера рельефа применяют различные способы составления цифровых моделей. Например, ЦМР может иметь вид

31

 Рис. 4.5. Схема расположения точек цифровой модели в характерных местах рельефа и на горизонталях
Рис. 4.5. Схема расположения точек цифровой модели в характерных местах рельефа и на горизонталях

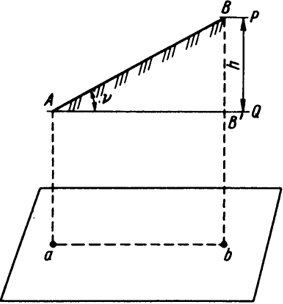

 Рис. 4.6. Схема к определению крутизны ската
Рис. 4.6. Схема к определению крутизны ската

таблицы значений координат X, Y, в вершинах некоторой сетки квадратов или правильных треугольников, равномерно расположенных на всей площади участка местности. Расстояние между вершинами выбирается в зависимости от формы рельефа и решаемой задачи. Модель может быть задана также в виде таблицы координат точек, расположенных в характерных местах (перегибах) рельефа (водоразделах, тальвегах и др.) или на горизонталях (рис. 4.5). Пользуясь значениями координат точек цифровой модели рельефа для более подробного его описания на компьютере по специальной программе, определяют высоту любой точки участка местности.

32
