Исходными для передачи отметки в подземные выработки являются реперы нивелирования III класса, закрепленные на поверхности и на шахтной площадке.
Для передачи отметки к копру крепят стальную прокомпарированную рулетку нулевым концом вниз. К рулетке подвешивают груз в 10 кг. При этом же натяжении производят и компарирование рулетки. Наверху и в подземных выработках устанавливают нивелиры (рис. 27.12).
На поверхности берут отсчеты по подвешенной рулетке и по рейке, установленной на репер с исходной высотой. В подземных
427

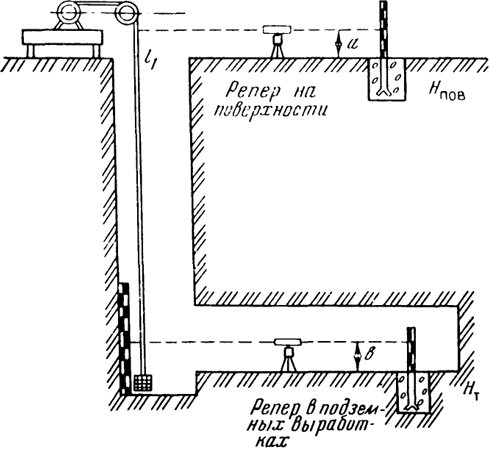

Рис. 27.12. Схема передачи отметки в подземные выработки
выработках выполняют отсчеты по рулетке и по рейке, расположенной на репере, на который передается высота.
При глубине ствола, большей 150 м, передачу абсолютной отметки рекомендуется осуществлять с помощью стальной проволоки сечением 0,8 -1,5 мм. Проволоку с грузом опускают при помощи лебедки и блока. Передачу выполняют при таком же положении реек и нивелиров, что и при передаче с помощью рулетки. Отсчеты берут только по рейкам, а на проволоке горизонтальный луч нивелира фиксируется специальными запилами. Длину (превышение) между запилами по проволоке определяют компарированной рулеткой на горизонтальной плоскости при соответствующем натяжении.
В процессе передачи высоты сначала линии визирования обоих нивелиров наводят одновременно на рулетку и по команде отсчитывают по ней. Затем нивелиры наводят на рейки, установленные на реперах, и берут по ним отсчеты.
Высоту репера, закрепленного в подземных выработках, вычисляют по формуле
Hт = Hпов + a - {(l1 - l2) + ∆t + ∆к + ∆l} - b,(27.23)
где Hпов - отметка исходного репера на поверхности; а - отсчет по рейке на поверхности; b - отсчет по рейке в подземных выработках;
428
l1 - отсчет по рулетке на поверхности; l2 - отсчет по рулетке в подземных выработках; ∆t, - поправки в длину рулетки за температуру; ∆к - поправка в длину рулетки за компарирование; ∆l - поправка за удлинение рулетки.
Поправку за температуру рулетки вычисляют по формуле
∆t = α(l1 - l2)(tср - t0),(27.24)
где t0 - температура, для которой дано уравнение рулетки; величину коэффициента расширения а для стальной рулетки принимают равной 0,0000125.
Для получения tср при передаче высоты измеряют температуру на поверхности, в подземных выработках и в стволе через каждые 5 м высоты. Из результатов измерений температуры в указанных точках берут среднее значение.
При передаче отметки на большую глубину следует учитывать поправку за удлинение рулетки под действием собственной массы, вычисляемую по формуле
∆l =
,(27.25)
где Р - сообственная масса рулетки; l - длина рулетки; Е - модуль упругости; F - поперечное сечение.
Для стальных рулеток шириной 10 мм и толщиной 0,2 мм F = 0,02 см2; Е = 2·106 кг/см2. При длине рулетки 100 м и удельном весе γ = 8·10-8 Н/м3 масса Р = 0,02·100,8 = 1,6 кг и поправка ∆l = 0,2 см = 2 мм. Для рулетки длиной 50 м поправка ∆l = 0,5 мм.
Расхождения значений высот подземных реперов, полученных при разных горизонтах нивелиров или при различных положениях рулетки, не должны превышать 4 мм, а расхождения в высотах, полученных при разновременных передачах,- 7 мм при отсутствии деформаций подземных реперов за период между передачами.
От ствола в подземные выработки высоты передают по мере продвижения забоя нивелирным ходом в прямом и обратном направлениях. В качестве рабочих реперов используют закрепленные в выработках полигонометрические знаки.
