Глава 4

РЕЛЬЕФ ЗЕМНОЙ ПОВЕРХНОСТИ И ЕГО ИЗОБРАЖЕНИЕ

4.1. ФОРМЫ РЕЛЬЕФА И ЕГО ИЗОБРАЖЕНИЕ

Рельефом местности называется совокупность неровностей земной поверхности.

В зависимости от характера рельефа местность подразделяют на

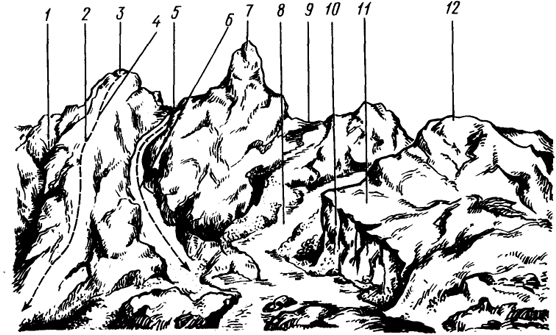

 Рис. 4.1. Характерные формы рельефа: 1 - лощины, 2 - хребет, 3, 7, 12 - вершины, 4 - водораздел, 5, 9 - седловины, 6 - тальвег, 8 - река, 10 - обрыв, 11 - терраса
Рис. 4.1. Характерные формы рельефа:
1 - лощины, 2 - хребет, 3, 7, 12 - вершины, 4 - водораздел, 5, 9 - седловины, 6 - тальвег, 8 - река, 10 - обрыв, 11 - терраса

28

равнинную, всхолмленную и горную. Равнинная местность имеет слабовыраженные формы или почти совсем не имеет неровностей; всхолмленная характеризуется чередованием сравнительно небольших по высоте повышений и понижений; горная представляет собой чередование возвышений более 500 м над уровнем моря, разделенных долинами.

Из всего многообразия форм рельефа местности можно выделить наиболее характерные (рис. 4.1).

Гора (холм, высота, сопка) - это возвышающаяся над окружающей местностью конусообразная форма рельефа, наивысшая точка которой называется вершиной (3, 7, 12). Вершина в виде площадки называется плато, вершина остроконечной формы - пиком. Боковая поверхность горы состоит из скатов, линия слияния их с окружающей местностью - подошва, или основание горы.

Котловина, или впадина, - углубление в виде чаши. Самая низкая точка котловины - дно. Боковая поверхность ее состоит из скатов, линия слияния их с окружающей местностью называется бровкой.

Хребет 2 - возвышенность, постепенно понижающаяся в одном направлении и имеющая два крутых ската, называемых склонами. Ось хребта между двумя склонами называется водораздельной линией, или водоразделом 4.

Лощина 1 - вытянутое углубление местности, постепенно понижающееся в одном направлении. Ось лощины между двумя скатами называется водосливной линией, или тальвегом 6. Разновидностями лощины являются долина - широкая лощина с пологими склонами и овраг - узкая лощина с почти отвесными склонами. Начальной стадией оврага является промоина. Овраг, заросший травой и кустарником, называется балкой. Расположенные иногда по склонам лощин площадки, имеющие вид уступа или ступени с почти горизонтальной поверхностью, называются террасами.

Седловина 5, 9 - пониженная часть местности между двумя вершинами 3, 7. Через седловины в горах часто проходят дороги; в этом случае седловина называется перевалом.

Вершина горы, дно котловины и самая низкая точка седловин являются характерными точками рельефа. Водораздел и тальвег представляют собой характерные линии рельефа. Характерные точки и линии рельефа облегчают распознавание отдельных форм его на местности и изображение их на карте и плане.

Способ изображения рельефа на картах и планах должен давать возможность судить о направлении и крутизне скатов, а также определять отметки точек местности. Вместе с тем он должен быть наглядным. Известны различные способы изображения рельефа: перспективное, штриховка линиями разной толщины, цветной отмыв (горы - коричневые, лощины - зеленые), подписи отметок точек, горизонтали. Наиболее совершенные с инженерной точки зрения способы изображения рельефа - горизонталями

29

 Рис. 4.2. Изображение рельефа горизонталями
Рис. 4.2. Изображение рельефа горизонталями

в сочетании с подписью отметок характерных точек (рис. 4.2) и цифровой.

Горизонталь - это линия на карте, соединяющая точки с равными высотами. Если представить себе сечение поверхности Земли горизонтальной (уровенной) поверхностью Р0, то линия пересечения этих поверхностей, ортогонально спроецированная на плоскость и уменьшенная до размера в масштабе карты или плана, и будет горизонталью. Если поверхность Р0 расположена на высоте Н от уроненной поверхности, принятой за начало счета абсолютных высот, то любая точка на этой горизонтали будет иметь абсолютную отметку, равную Н. Изображение в горизонталях рельефа всего участка местности можно получить в результате сечения поверхности этого участка рядом горизонтальных плоскостей Р1, Р2, ..., расположенных на одинаковом расстоянии h друг от друга. В результате на карте получают горизонтали с отметками H + h, H + 2·h и т. д.

Расстояние h между секущими горизонтальными плоскостями называется высотой сечения рельефа. Ее значение указывается на карте или плане под линейным масштабом. В зависимости от масштаба карты и характера изображаемого рельефа высота сечения различна.

Расстояние между горизонталями на карте или плане называется заложением. Чем больше заложение, тем меньше крутизна ската на местности, и наоборот.

Горизонтали никогда не пересекаются, за исключением нависшего утеса, естественных и искусственных воронок, узких оврагов, крутых обрывов, которые не выражаются горизонталями, а обозначаются условными знаками.

Основные формы рельефа изображаются горизонталями так.

Изображения горы и котловины (рис. 4.3, а, б), так же как хребта и лощины (рис. 4.3, в, г), сходны между собой. Чтобы отличить их друг от друга, у горизонтали

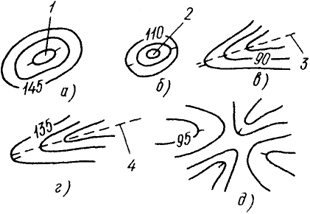

 Рис. 4.3. Изображение горизонталями характерных форм рельефа: а - гора, б - котловина, в - хребет, г - седловина; 1 - вершина, 2 - дно, 3 - водораздел, 4 - тальвег
Рис. 4.3. Изображение горизонталями характерных форм рельефа:
а - гора, б - котловина, в - хребет, г - седловина; 1 - вершина, 2 - дно, 3 - водораздел, 4 - тальвег

30

 Рис. 4.4. Полу- и четвертьгоризонтали
Рис. 4.4. Полу- и четвертьгоризонтали

указывают направление ската. На некоторых горизонталях подписывают отметки характерных точек, причем так, чтобы верх цифр был направлен в сторону повышения ската.

Если при данной высоте сечения рельефа некоторые характерные особенности его не могут быть выражены, проводят дополнительные полу- и четвертьгоризонтали (рис. 4.4) соответственно через половину или четвертую часть принятой высоты сечения рельефа. Дополнительные горизонтали вычерчивают пунктирными линиями, иногда в виде отрезков.

Чтобы облегчить чтение горизонталей на карте, некоторые из них утолщают. При высоте сечения 1, 5, 10 и 20 м утолщают каждую пятую горизонталь с отметками, кратными соответственно 5, 10, 25 и 50 м. При высоте сечения 2,5 м утолщают каждую четвертую горизонталь с отметками, кратными 10 м.
