26.2. ВЫНОС В НАТУРУ ПРОЕКТНОГО КОНТУРА
ВОДОХРАНИЛИЩА

Вынос проектного контура водохранилища производят для определения в натуре границы затопления различных земель: населенных пунктов, сельскохозяйственных и лесных угодий и т. п. Эта работа состоит в обозначении на местности точек, высоты которых соответствуют отметкам Hпр проектной горизонтали контура водохранилища.

Проектную горизонталь чаще всего определяют проложением ходов технического нивелирования. Нивелирный ход начинают от ближайших к контуру водохранилища реперов высотной основы и прокладывают его в район расположения горизонтали затопления. Определив по ходу точку I (рис. 26.1) с отметкой близкой (в пределах 1,0 м) к отметке проектной горизонтали, закрепляют ее и переходят на станцию I1. На этой станции определяют горизонт прибора HГП по рейке, стоящей на точке I. Вычисляют отсчет b по рейке (она находится на проектной горизонтали), b = НГП - Нпр.

Далее, вблизи определяемой точки I переставляют рейку по склону вверх или вниз до тех пор пока отсчет по ней (в пределах 5 см) не будет равен b. С этой же станции аналогичным образом определяют положение еще нескольких точек, например 1, 2, 3, 4, отстоящих друг от друга примерно на 30 - 40 м. Полученные точки закрепляют кольями. Затем, двигаясь по ходу, определяют

394

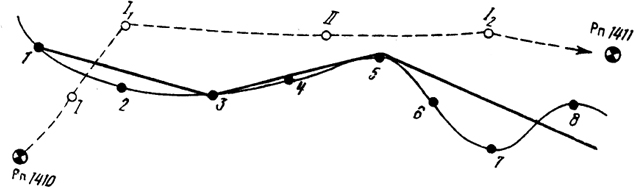

 Рис. 26.1. Схема выноса в натуру проектной горизонтали контура водохранилища
Рис. 26.1. Схема выноса в натуру проектной горизонтали контура водохранилища

отметку точки II, близкую к проектной, и на станции I2 вновь определяют горизонт прибора, вычисляют отсчет по рейке b и находят положение проектной горизонтали в точках 5 - 8. Аналогично находят положение точек проектной горизонтали на участках между реперами исходного обоснования. Предельная длина рабочего хода допускается до 15 км на застроенной территории и до 50 км в залесенных районах. Однако привязку к реперам исходной основы желательно делать чаще, чтобы при грубых промахах не переделывать большие участки работ.

На крутых склонах применяют метод тригонометрического нивелирования, прокладывая с помощью теодолита высотные тахеометрические ходы. В этом случае отыскивают положение точек, превышение h которых над тахеометрической станцией с отметкой Hт.с. равно

h = Hпр - Hт.с. .

Установив рейку примерно на отметке проектной горизонтали, измеряют угол наклона и расстояние. Вычислив превышение, сравнивают его с расчетным. В случае расхождения определяют, куда и на какую величину следует переместить рейку по склону. В залесенных труднодоступных районах применяют метод барометрического нивелирования.

В характерных местах через 200 - 300 м выносимую линию закрепляют более основательно - деревянными столбами, бетонными монолитами, затесами на деревьях в залесенной местности и т. п. Между смежными знаками должна быть взаимная видимость. В случае применения метода геометрического нивелирования по постоянно закрепленным точкам прокладывают теодолитный ход и определяют координаты этих точек. Теодолитный ход привязывают к пунктам исходного обоснования не более чем через 10 км на застроенной территории и через 50 км в малообжитых районах.

При наличии на участке контура водохранилища крупномасштабных топографических планов или фотопланов с горизонталями

395

граница затопления может быть вынесена в натуру с достаточной точностью промерами от четких контуров. Точность выноса в натуру проектной отметки контура водохранилища зависит от хозяйственной ценности территории и рельефа местности. Характеризуется она величинами ошибок от 5 см - на застроенной равнинной местности до 60 см - в залесенной или всхолмленной.
