3.4. ОПРЕДЕЛЕНИЕ КООРДИНАТ, РАССТОЯНИЙ
И УГЛОВ НА ПЛАНАХ И КАРТАХ

Географические координаты точки А (рис. 3.5) широту φ и долготу λ определяют на плане или карте, пользуясь минутными шкалами рамок трапеции. Для определения широты черед точку А проводят линию параллельно рамкам трапеций и берут отсчеты в местах пересечения со шкалой западной или восточной рамок. Аналогично для определения долготы через точку А проводят меридиан и берут отсчеты по шкалам северной или южной рамок. В приведенном примере φ = 54°58,6’ с.ш., λ = 37°31,0’в.д.

Прямоугольные координаты ХA и YA точки А определяют относительно километровых линий сетки. Для этого измеряют расстояние ∆X и ∆Y по перпендикулярам до ближайших километровых линий с координатами Х0 и Y0 и находят:

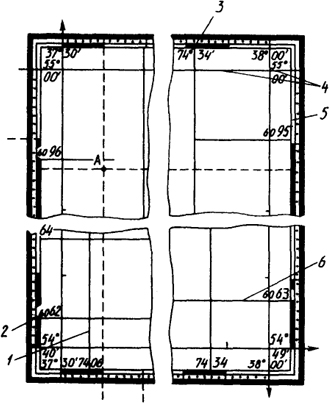

 Рис. 3.5. Определение координат точки на топографическом плане: 1 - вертикальная километровая линия, 2 - цифровые обозначения горизонтальных линий координатной сетки, 3 - цифровые обозначения вертикальных линий координатной сетки, 4 - внутренняя рамка, 5 - рамка с минутами, 6 - горизонтальная километровая линия
Рис. 3.5. Определение координат точки на топографическом плане:
1 - вертикальная километровая линия, 2 - цифровые обозначения горизонтальных линий координатной сетки, 3 - цифровые обозначения вертикальных линий координатной сетки, 4 - внутренняя рамка, 5 - рамка с минутами, 6 - горизонтальная километровая линия

27

ХA = Х0 + ∆Х

и

YA = Y0 + ∆Y.

Расстояния между точками на планах и картах определяют с помощью линейного или поперечного масштабов, криволинейные отрезки - прибором курвиметром.

Для измерения дирекционного угла линии через начальную ее точку проводят линию, параллельную оси абсцисс, и непосредственно при этой точке измеряют дирекционный угол. Можно также продолжить линию до пересечения ею ближайшей линии ординат координатной сетки и измерить дирекционный угол в точке пересечения.

Для непосредственного измерения истинного азимута линии через ее начальную точку проводят меридиан (параллельно восточной или западной рамке трапеции) и относительно него измеряют азимут. Так как меридиан проводить трудно, можно определить сначала дирекционный угол линии, а затем по приведенным формулам вычислить истинный и магнитный азимуты.
