Глава 25

ГЕОДЕЗИЧЕСКИЕ РАБОТЫ ПРИ ИЗЫСКАНИЯХ И
СТРОИТЕЛЬСТВЕ ДОРОГ И МОСТОВ

25.1. КАМЕРАЛЬНОЕ ТРАССИРОВАНИЕ

Камеральное трассирование выполняют в основном на стадии проекта. При этом используют топографические карты масштаба 1:25000 или 1:50000, фотосхемы, а также цифровую модель местности.

Трассирование по топографической карте в зависимости от условий местности выполняют или способом попыток или построением линии допустимого уклона.

Способ попыток, применяемый в равнинной местности, состоит в следующем. Между заданными точками намечают на карте кратчайшую трассу, по которой составляют продольный профиль с проектом линии будущей дороги. На основании анализа продольного профиля выявляют места, в которых трассу целесообразно сдвинуть вправо или влево, чтобы отметки местности совпали с проектными. Эти места вновь трассируют и составляют улучшенный проект трассы.

В условиях местности со сложным рельефом самый распространенный прием камерального трассирования - построение на топографической карте в заданном направлении линии предельно допустимого уклона для данной категории трассы. Для этого по карте данного масштаба 1:М и по высоте сечения рельефа h определяют величину заложения а для предельно допустимого уклона iпред. Например, для карты масштаба 1:25000 при h = 5 м и iпред = 0,0200a = 5000:(0,020 × 25000) = 10 мм.

По найденному заложению а на карте выделяют участки, отличающиеся по характеру трассирования, так называемые участки вольного и напряженного ходов. Участки местности, для которых средний уклон iмест больше предельно допустимого уклона iпред,

368

называют напряженным ходом. Участки, где iмест меньше iпред называют участками вольного хода.

На участке вольного хода трассу намечают по кратчайшему направлению, обходя лишь контурные препятствия. При этом, чтобы удлинение трассы было минимальным, углы поворота трассы должны быть не более 15...25°.

На участках напряженного хода для соблюдения предельного уклона предварительно намечают линию нулевых работ, для которой заданный проектный уклон выдерживается без устройства насыпей и выемок (земляных работ).

Например, необходимо на карте из точки А (рис. 25.1) провести трассу до точки К с заданным предельно допустимым уклоном. Для этого, придерживаясь основного направления трассы, из точки А раствором циркуля, равным заложению а, засекают соседнюю горизонталь. Из полученной точки Б вновь засекают этим же раствором циркуля точку В следующей горизонтали и т. д. При пересечении оврагов (участок ВГ) к тальвегу не спускаются, а переходят на другую сторону, засекая одноименную горизонталь. Так же поступают при пересечении рек, стремясь, чтобы трасса была примерно перпендикулярна направлению течения реки. В местах, где расстояние между горизонталями больше величины заложения (участок ГД), т. е. iмест меньше /iпред, точки выбирают по принципу вольного хода.

Таким образом получают на карте точки А, Б, В, Г, Д, ..., К, образующие линию нулевых работ. Однако линия нулевых работ еще не может быть осью будущей дороги, так как она состоит из большого числа коротких звеньев, сопряжение которых кривыми невозможно из-за ограничений минимальных радиусов. Поэтому линию нулевых работ заменяют участками более длинных прямых (спрямляют). Спрямление вызывает необходимость земляных работ. После спрямления линии нулевых работ транспортиром измеряют углы поворота трассы и, соблюдая нормативные требования, назначают радиусы круговых кривых.

Затем по трассе намечают положение пикетов и характерных точек рельефа. Пикет - точка оси трассы, предназначенная для закрепления заданного интервала. Характерные перегибы рельефа или контурные точки, определяющие пересекаемые трассой сооружения, водотоки, границы угодий, линии связи и т. д., называют

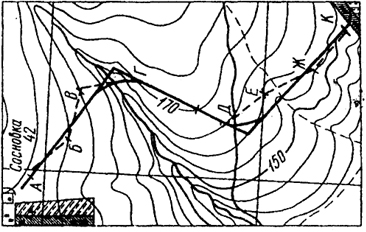

 Рис. 25.1. Трассирование заданным уклоном
Рис. 25.1. Трассирование заданным уклоном

369

плюсовыми точками. Пикетаж трассы - система обозначения и закрепления ее точек (разбивка пикетажа, построение продольного профиля и проектирование профиля дороги рассмотрены в § 12.3). Для того чтобы не загружать чертеж, разбивку пикетажа по карте производят сокращенно: через два или пять пикетов. Закрепление пикетов начинают с нулевого. Плюсовые точки обозначают по номеру предыдущего пикета и расстоянию до него в метрах, например, ПК2 + 35,7.

Отметки пикетов и плюсовых точек находят интерполированием по горизонталям. По отметкам и пикетажу строят продольный профиль местности по трассе, а затем, руководствуясь техническими нормативами, проектируют профиль будущей дороги.

Трассирование может быть выполнено в нескольких вариантах, из которых после составления продольного профиля и проектирования проектной линии может быть выбран наилучший (оптимальный).

В настоящее время имеются автоматизированные системы проектирования трасс. Эти системы основаны на представлении всей информации о местности в виде цифровой модели, применении ЭВМ большой мощности для расчетов и проектирования вариантов и графопостроителя для автоматического составления проектной документации.

370
