24.6. НАБЛЮДЕНИЯ ЗА ГОРИЗОНТАЛЬНЫМИ СМЕЩЕНИЯМИ СООРУЖЕНИЙ

Горизонтальные смещения сооружений или их отдельных элементов измеряют различными способами, основными из которых являются: линейно-угловой, створный и стереофотограмметрический. Применяют также прямые и обратные отвесы.

Линейно-угловые построения применяют в случае, когда величины смещений необходимо знать по двум координатам. Эти построения могут развиваться в виде специальных сетей триангуляции и трилатерации, комбинированных сетей, угловых и линейных засечек, ходов полигонометрии, сетей из вытянутых треугольников с измеренными сторонами и высотами. Применение того или иного вида построения зависит от характера сооружения и его геометрической формы, требуемой точности и условий измерений, организационных и других факторов. Так, например, угловую и линейную засечки применяют для определения смещений недоступных точек сооружения, а триангуляцию, полигонометрию, сети из вытянутых треугольников с измеренными сторонами и высотами - для протяженных сооружений криволинейной формы. Во многих случаях применяют комбинированные схемы, когда, например, триангуляция или трилатерация используются для определения устойчивости исходных пунктов, с которых способами засечек или полигонометрии определяются смещения точек на сооружении.

Применительно к измерениям деформаций каждый из видов линейно-угловых построений обладает своими особенностями. Однако для всех видов характерным является постоянство схемы измерений и необходимость получения в конечном итоге не самих

357

координат деформационных точек, а их изменений во времени, т. е. разностей координат в двух циклах.

Для специальной триангуляции характерна высокая точность измерения углов (0,5 - 2,0’’) при коротких сторонах, большое количество связей, обеспечивающих минимальную величину обратного веса определения функции координат точек сети.

Полигонометрия применяется в основном в виде одиночных ходов, опирающихся на исходные пункты. Часто из-за невозможности азимутальной привязки используют лишь привязку координатную.

Уравнивание линейно-угловых построений производят строгими способами. Координаты пунктов вычисляют в условной системе.

Для предвычисления точности построения сети в общем случае используют формулу

mq = μ2QF,(24.3)

где mq - требуемая (заданная) средняя квадратическая ошибка определения величины смещения; μ - средняя квадратическая ошибка единицы веса; QF - обратный вес функции оцениваемого элемента, характеризующий качество проекта схемы измерений.

При необходимости определения смещений раздельно по осям координат X и Y для их оценки применяют формулы

mqx = μ2Qx; mqr = μ2QY,(24.4)

где QX и QY - обратные веса определения координат исследуемых точек соответственно по осям X и Y.

Для оценки проекта полигонометрических ходов вытянутой формы с примерно равными сторонами и с координатной привязкой к исходным пунктам используют формулы

(24.5)

(24.6)

где MXi и MYi - средние квадратические ошибки определения абсциссы и ординаты i-й точки хода; тβ и mS - средние квадратические ошибки измерения углов и линий; п - число сторон в ходе.

358

Формулы (24.5) и (24.6) справедливы для случая, когда ось абсцисс проходит через исходные пункты.

Створные наблюдения широко применяют для исследования деформаций сооружений прямолинейной формы, когда смещения достаточно знать по одному направлению. При этом координатную систему выбирают так, чтобы с направлением смещений совпадала ось ординат, а с направлением створа - ось абсцисс.

Величины смещений находятся по разности значений ординат (нестворностей), измеренных в двух циклах.

Нестворность определяют различными методами, из которых наиболее распространены методы подвижной марки и малых углов. Для задания створной линии применяют струнные и оптические способы, а также способы, основанные на принципах физической оптики. Струнный способ предусматривает использование натянутой стальной струны различного диаметра, оптический - зрительных труб большого увеличения (теодолиты, нивелиры, автоколлимационные системы, специальные алиниометры).

В методе подвижной марки величина нестворности определяется непосредственно. Для этого в точке А (рис. 24.5, а) устанавливается оптический прибор, коллимационная плоскость которого ориентируется по марке в точке В и задает створную линию. Подвижная марка, установленная в точке С, вводится в створ. Положение подвижной марки, когда мишень ее находится в створе, фиксируется по отсчетному устройству марки. Если известен отсчет, когда ось мишени совпадает с точкой С, то нестворность qc может быть вычислена как разность отсчетов при положении марки в точке С и в створе АВ. При возможности поворота марки на 180° нестворность может быть получена как полуразность отсчетов для двух положений марки при введении ее в створ.

В методе малых углов нестворность q определяется путем измерения малого угла а (рис. 24.5, б) между линией створа и направлением на точку С и расстояния S. Величина нестворности вычисляется по формуле qc = Sα/ρ.

Для створов значительной протяженности с большим числом определяемых точек на створе в зависимости от условий измерений применяют различные схемы (программы) наблюдении. Простейшая из них - схема общего створа (рис. 24.6, a), когда нестворности всех точек определяются относительно общего створа между концевыми (опорными) точками створа. В схемах частных

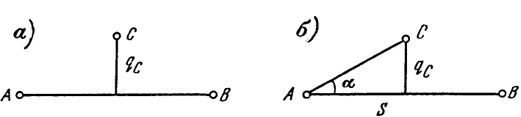

 Рис. 24.5. Определение величины нестворности методами: подвижной марки (а), малых углов (б)
Рис. 24.5. Определение величины нестворности методами: подвижной марки (а), малых углов (б)

359

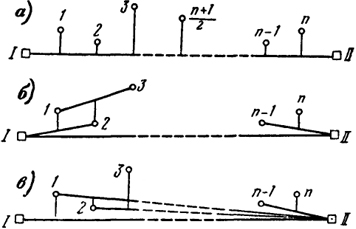

 Рис. 24.6. Схемы створных измерений
Рис. 24.6. Схемы створных измерений

(пересекающихся) (рис. 24.6, б) и последовательных (24.6, в) створов нестворности измеряются между определяемыми точками относительно этих створов.

Так, схема последовательных створов предусматривает определение нестворностей ∆1 точки 1 от створа 1 - II, ∆2 точки 2 от створа 1 - II, ∆3 точки 3 от створа 2 - II и т. д. В схеме частных створов нестворность ∆1 точки 1 определяется от створа 1 - 2, ∆2 точки 2 от створа 1 - 3, ∆3 точки 3 от створа 2 - 4 и т. д. В обеих схемах нестворности q относительно общего створа могут быть получены лишь путем соответствующих вычислений, зная расстояния S между всеми точками.

В общем случае, когда расстояния между определяемыми точками не равны между собой, нестворности всех п точек относительно общего створа могут быть найдены из решения системы следующих линейных уравнений:

для схемы последовательных створов

(24.7)

для схемы частных створов

(24.8)

360

На практике расстояния между точками створа стараются сделать равными. В этом случае нестворность qi, любой определяемой точки i в схемах последовательных и частных створов может быть вычислена соответственно по формулам

(24.9)

(24.10)

где k - номер очередного слагаемого под знаками суммы.

361
