24.5. НАБЛЮДЕНИЯ ЗА ОСАДКАМИ СООРУЖЕНИЙ

Наблюдения за осадками сооружений выполняют способами геометрического и тригонометрического нивелирования, гидронивелирования, микронивелирования, а также фото- и стереофотограмметрическим способами.

Наиболее широко распространен способ геометрического нивелирования. Он обладает рядом достоинств, делающих его практически универсальным. Это высокая точность и быстрота измерений, простое и недорогое стандартное оборудование, возможность выполнять измерения в сложных и стесненных условиях.

Способом геометрического нивелирования можно определять разности высот точек, расположенных на расстоянии 5 - 10 м, с ошибкой 0,05 - 0,1 мм, а на несколько сотен метров - с ошибкой до 0,5 мм.

В зависимости от требуемой точности определения осадок применяются различные классы нивелирования. Так, например, при

351

определении осадок бетонных плотин гидроузлов применяют I и II классы, которые характеризуются средней квадратической ошибкой измерения превышения на одной станции соответственно 0,3 и 0,4 мм. При определении осадок промышленных и гражданских зданий чаще всего применяют II и III классы, для которых средние квадратические ошибки измерения превышения на станции соответственно равны 4 и 0,9 мм.

Отметки деформационных точек в цикле измерений определяют относительно исходного опорного репера. Отметку исходного репера чаще всего принимают условно, например 100,000 м, но она постоянна на весь период наблюдений. Для передачи отметки от исходного на все деформационные реперы разрабатывают специальную схему (рис. 24.3).

При выполнении измерений в зависимости от класса нивелирования применяют специальную методику и соответствующие приборы. Так, при измерениях высокой точности используют тщательно выверенные высокоточные нивелиры типа Н-05, штриховые ин-варные или специальные малогабаритные рейки. Нивелир устанавливают строго посередине между наблюдаемыми точками, отсчеты берут по основной и дополнительной шкалам реек.

Нивелирование выполняют при двух горизонтах прибора, в прямом и обратном направлениях. Длина визирного луча допускается до 25 м, его высота над поверхностью земли или пола - не менее 0,5 м. Нивелирование производится только при вполне благоприятных условиях видимости и при достаточно отчетливых, спокойных изображениях штрихов реек. Соблюдают и другие меры предосторожности, обеспечивающие высокую точность работ.

Полученные результаты тщательно обрабатывают: оценивают фактическую точность и сравнивают ее с заданной, уравнивают,

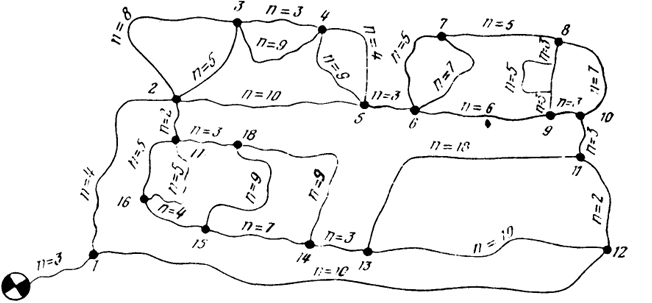

 Рис. 24.3. Схема нивелирных ходов для наблюдений за осадками ТЭЦ
Рис. 24.3. Схема нивелирных ходов для наблюдений за осадками ТЭЦ

352

вычисляют отметки, а по разности их в циклах - осадки, строят графики осадок и т. д.

Способ тригонометрического нивелирования позволяет определять осадки точек, расположенных на существенно разных высотах, в труднодоступных местах. Такие случаи возникают при наблюдениях за высокими зданиями, башнями, плотинами, при производстве измерений через препятствия.

Наиболее высокая точность порядка 0,1 мм обеспечивается при коротких (до 100 м) лучах визирования с применением высокоточных теодолитов типа ЗТ2 и специальной методики измерении, позволяющей измерять зенитные расстояния с ошибкой порядка 5’’. Кроме того, методика предусматривает однообразную во всех циклах установку теодолита и его тщательное исследование, строгую вертикальность реек, выбор времени и условий наблюдений для уменьшения влияния вертикальной рефракции и ряд других мероприятий, направленных на ослабление действий различных источников ошибок. Расстояния до определяемых точек должны измеряться с ошибкой 3 - 5 мм.

Гидронивелирование обеспечивает такую же точность, как и геометрическое нивелирование, но применительно к наблюдениям за осадками позволяет создавать стационарные автоматизированные системы с дистанционным съемом информации.

При использовании гидростатического нивелирования применяют различные системы, конструкция которых зависит от условий проведения работ, требуемой точности и от способа измерения положения уровня жидкости относительно отсчетных индексов измерительных сосудов.

Простейшая система, используемая на гидротехнических сооружениях (рис. 24.4), состоит из отрезков металлических труб, уложенных на стержнях, заделываемых в стену. Отрезки труб соединяются

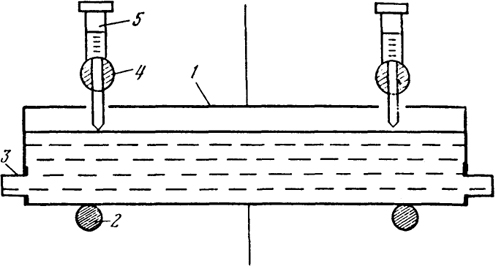

 Рис. 24.4. Стационарная гидростатическая система: 1 отрезок металлической трубы; 2 - стержень; 3 - шланг; 4 - марка; 5 - измеритель
Рис. 24.4. Стационарная гидростатическая система: 1 отрезок металлической трубы; 2 - стержень; 3 - шланг; 4 - марка; 5 - измеритель

353

между собой шлангами. Над трубой в точках, между которыми систематически определяются превышения, в стену закладываются марки с посадочными втулками для переносного измерителя. При измерениях измеритель вставляется во втулку марки. Вращением микрометренного винта измерителя добиваются контакта острия штока с жидкостью, о чем свидетельствует загорание сигнальной лампочки. В этот момент берется отсчет по барабану микрометра. При привязке гидростатической системы к опорной нивелирной сети на марку вместо измерителя устанавливается нивелирная рейка. Существуют автоматизированные системы гидростатического нивелирования, в которых изменение положения уровня жидкости в сосудах определяется автоматически с помощью электрических или оптико-электронных датчиков.

Применение гидродинамического нивелирования позволяет расширить диапазон измерений и значительно упростить процесс автоматизации наблюдений за осадками. Система гидродинамического нивелирования с поршневым устройством СГДН-ПУ (Армения), состоит из сообщающихся между собой рабочих сосудов с жидкостью, устанавливаемых в определяемых точках. В каждом рабочем сосуде имеется игольчатый шток, связанный проводом с блоком управления и регистрации (БУР). Сосуды сообщаются также с поршневым устройством. При равномерном перемещении с помощью электродвигателя поршня вниз и поршневом устройстве жидкость в рабочих сосудах равномерно поднимается. При этом в БУРе специальный счетчик определяет перемещение поршня от начала его движения до момента контакта игольчатого штока с поверхностью поднимающейся жидкости в каждом рабочем сосуде. Поршень опускается до тех пор, пока со всех рабочих сосудов не поступит сигнал о контакте. Разность замеров между циклами измерений будет соответствовать осадке определяемых точек. Система позволяет выполнять измерения со средней квадратической ошибкой порядка 0,1 мм.

Способ микронивелирования применяют при наблюдениях за взаимным высотным положением близко расположенных на расстоянии 1 - 1,5 м точек. Такие задачи возникают при изучении осадок и наклонов отдельных конструкций: фундаментов, балок, ферм, технологического оборудования. Измерения выполняют с помощью микронивелира.

Фото- и стереофотограмметрический способы предусматривают применение фототеодолита для фотосъемки исследуемого объекта. Определение деформаций вообще и в частности осадок этими способами заключается в измерении разности координат точек сооружения, найденных по фотоснимкам начального (или предыдущего) цикла и фотоснимках деформационного (или последующего) цикла.

В зависимости от решаемой задачи, условий фотосъемки, вида сооружения и т. д. применяют следующие способы:

354

  • фотограмметрический. Деформации определяются в одной вертикальной плоскости XOZ, т. е. в плоскости, параллельной плоскости фотоснимка;
  • стереофотографический. Деформации определяются по направлениям всех трех координат.

При фотограмметрическом способе фотографирование производят с одной точки при неизменном положении фотокамеры в циклах. При этом плоскость прикладной рамки, по возможности, устанавливают параллельно основной плоскости сооружения. Для вычисления деформаций, кроме измерения координат или параллаксов, на снимках необходимо знать отстояние фотокамеры от объекта и фокусное расстояние объектива фотокамеры.

При стереофотограмметрическом способе фотографирование объекта производят в циклах с двух точек базиса известной длины, в результате чего получают стереопару. Для вычисления деформаций измеряют по снимкам координаты точек базиса и горизонтальные параллаксы.

В обоих способах обработку снимков по координатам или смещениям производят в основном на стереокомпараторе.

Тщательно выполненные измерения и соответствующий учет элементов ориентирования позволяет определять деформации сооружений фотограмметрическими способами со средней квадратической ошибкой менее 1,0 мм.

При наблюдениях за осадками крупных инженерных сооружений, отличающихся повышенными требованиями к точности производства этих работ, разрабатывается, как правило, специальная методика геодезических измерений. Исходными данными для разработки методики измерений служат величины ошибок ms определения осадок наблюдаемых точек, измеренных относительно исходного репера, ошибок тs разности осадок двух точек, расположенных на определенном расстоянии друг от друга.

Связь между требуемой точностью наблюдений и ошибкой единицы веса μ, определяющей методику измерений, может быть представлена в виде

(24.2)

где QH - обратный вес отметки наиболее слабо определяемой точки; QH - обратный вес превышения между исследуемыми точками, к точности взаимного положения которых предъявляются повышенные требования.

При использовании способа геометрического нивелирования в качестве ошибки единицы веса μ удобно принимать среднюю квадратическую ошибку превышения h, измеренного на станции по двум шкалам в ходе одного направления при выбранной базовой длине D визирного луча,

355

hD =
1
2
  (hосн + hдоп).

При использовании тригонометрического нивелирования в качестве ошибки μ единицы веса целесообразно принять ошибку превышения, определенного при зенитных расстояниях от 85 до 95°, измеренных одним приемом, и базовом расстоянии DH = 2 м.

В случае применения переносного гидронивелира или микронивелира за ошибку μ принимают ошибку превышения между двумя смежными точками, измеренного при перемене местами гидростатических головок или при перекладывании микронивелира.

При проектировании схемы измерений следует стремиться к получению наименьшего значения обратных весов QH и QH что при заданной ошибке определения осадки приводит к большей эффективности работ за счет менее жестких требований к выбору их класса. Помимо этого, к схеме измерений предъявляются такие требования, как минимальный объем работ, обеспечение независимого контроля результатов измерений и получение данных для достоверной оценки точности. В значительной степени этим требованиям отвечает построение схемы в виде системы замкнутых полигонов малых размеров и нивелирование при двух горизонтах прибора или в прямых и обратных ходах.

Для случая, когда на одном и том же объекте приходится выполнять разные по точности наблюдения за осадками различных по чувствительности к деформациям сооружений, проектируют двух- и трехступенчатую схему или несколько не связанных между собой схем, опирающихся на самостоятельный или на один общий исходный репер.

Расчет величины обратного веса в выбранной схеме производят параметрическим, коррелатным способами, а также способом эквивалентной замены.

Рассмотрим в общем виде пример расчета необходимой точности измерений для обеспечения заданной точности определения осадок основных сооружений ТЭЦ. Допустим, что в техническом задании точность определения осадок задана величиной ms = 1,0 мм, а, исходя из условий, для производства работ выбран метод геометрического нивелирования.

В сущности задача сводится к определению средней квадратической ошибки единицы веса μ по первой из формул (24.2). По величине этой ошибки определяется класс нивелирования или необходимость разработки специальной методики измерений, если она окажется меньше тех ошибок, которые характеризуют известные классы. Поскольку при сравнительно небольших длинах количество станций в ходах значительно, то в качестве единицы веса примем превышение, измеренное на одной станции. Тогда обратный вес нивелирного хода в замкнутом полигоне или между узловыми

356

точками будет равен числу станций п в этом ходе. В примере число станций в ходах показано на схеме (см. рис. 24.3).

Для определения обратного веса QH наиболее слабо определяемой точки схемы воспользуемся способом эквивалентной замены. В этом способе применительно к решаемой задаче необходимо путем последовательных преобразований общую схему нивелирных ходов заменить одним эквивалентным ходом, соединяющим искомую точку с исходным репером.

По результатам расчетов обратный вес отметки слабо определяемой точки Е в середине секции 11 - 13 оказался равным QH = 11,9. По формуле (24.2) с учетом требуемой точности определения осадок ms средняя квадратическая ошибка единицы веса получилась равной μ = 1,0 мм/2·11,9 = 0,2 мм.

Для обеспечения такой точности определения превышений на станции необходимо разработать специальную методику высокоточных измерений.

357
