РАБОТА 3. РАЗРАБОТКА МИФОЛОГИЧЕСКОЙ МОДЕЛИ
И СОЗДАНИЕ СТРУКТУРЫ
РЕЛЯЦИОННОЙ БАЗЫ ДАННЫХ

КРАТКАЯ СПРАВКА

Организация данных

Слово "реляционная" происходит от английского relation - отношение. Отношение - математическое понятие, но в терминологии моделей данных отношения удобно изображать в виде таблицы. При этом строки таблицы соответствуют кортежам отношения, а столбцы - атрибутам. Ключом называют любую функцию от атрибутов кортежа, которая может быть использована для идентификации кортежа. Такая функция может быть значением одного из атрибутов (простой ключ), задаваться алгебраическим выражением, включающим значения нескольких атрибутов (составной ключ). Это означает, что данные в строках каждого из столбцов составного ключа могут повторяться, но комбинация данных каждой строки этих столбцов является уникальной. Например, в таблице Студенты есть столбцы Фамилия и Год рождения. В каждом из столбцов есть некоторые повторяющиеся данные, т.е. одинаковые фамилии и одинаковые года рождения. Но если студенты, имеющие одинаковые фамилии, имеют разные года рождения, то эти столбцы можно использовать в качестве составного ключа. Как правило, ключ является уникальным, т.е. каждый кортеж определяется значением ключа однозначно, но иногда используют и неуникальные ключи (ключи с повторениями). В локализованной (русифицированной) версии Access 97 вводится термин ключевое поле, которое можно трактовать как первичный ключ.

В Access 97 можно выделить три типа ключевых полей: простой ключ, составной ключ и внешний ключ.

Одно из важнейших достоинств реляционных баз данных состоит в том, что вы можете хранить логически сгруппированные данные в разных таблицах и задавать связи между ними, объединяя их в единую базу. Для задания связи таблицы должны иметь поля с одинаковыми именами или хотя бы с одинаковыми форматами данных. Связь между таблицами устанавливает отношения между совпадающими значениями в этих полях. Такая организация данных позволяет уменьшить избыточность хранимых данных, упрощает их ввод и организацию запросов и отчетов. Поясним это на примере. Допустим, вам в базе надо хранить данные о студентах (фамилия, изучаемая дисциплина) и преподавателях (фамилия, номер кафедры, ученая степень, преподаваемая дисциплина). Если хранить данные в одной таблице, то в строке с фамилией студента, изучающего конкретную дисциплину, будут храниться все атрибуты преподавателя, читающего эту дисциплину. Это же огромная избыточность данных. А если хранить данные о студенте в одной таблице, о преподавателе - в другой и установить связь между полями ≪Читаемая дисциплина≫ - ≪Изучаемая дисциплина≫ (фактически это одинаковые поля), то избыточность хранимых данных многократно уменьшится без ущерба для логической организации информации.

В Access 97 можно задать три вида связей между таблицами: Один-ко-многим, Многие-ко-многим и Один-к-одному.

Связь Один-ко-многим - наиболее часто используемый тип связи между таблицами. В такой связи каждой записи в таблице А может соответствовать несколько записей в таблице В (поля с этими записями называют внешними ключами), а запись в таблице В не может иметь более одной соответствующей ей записи в таблице А.

206

При связе Многие-ко-многим одной записи в таблице А может соответствовать несколько записей в таблице В, а одной записи в таблице В - несколько записей в таблице А. Такая схема реализуется только с помощью третьей (связующей) таблицы, ключ которой состоит по крайней мере из двух полей, одно из которых является общим с таблицей А, а другое - общим с таблицей В.

При связе Один-к-одному запись в таблице А может иметь не более одной связанной записи в таблице В и наоборот. Этот тип связи используют не очень часто, поскольку такие данные могут быть помещены в одну таблицу. Связь с отношением Один-к-одному применяют для разделения очень широких таблиц, для отделения части таблицы в целях ее защиты, а также для сохранения сведений, относящихся к подмножеству записей в главной таблице.

Тип создаваемой связи зависит от полей, для которых определяется связь:

  • связь Один-ко-многим создается в том случае, когда только одно из полей является ключевым или имеет уникальный индекс, т.е. значения в нем не повторяются;
  • связь Один-к-одному создается в том случае, когда оба связываемых поля являются ключевыми или имеют уникальные индексы;
  • связь Многие-ко-многим фактически представляет две связи типа один-ко-многим через третью таблицу, ключ которой состоит по крайней мере из двух полей, общих для двух других таблиц.

Целостность данных

Целостность данных означает систему правил, используемых в СУБД Access для поддержания связей между записями в связанных таблицах (таблиц, объединенных с помощью связи), а также обеспечивает защиту от случайного удаления или изменения связанных данных. Контролировать целостность данных можно, если выполнены следующие условия:

  • связанное поле (поле, посредством которого осуществляется связь) одной таблицы является ключевым полем или имеет уникальный индекс;
  • связанные поля имеют один тип данных. Здесь существует исключение. Поле счетчика может быть связано с числовым полем, если оно имеет тип Длинное целое;
  • обе таблицы принадлежат одной базе данных Access. Если таблицы являются связанными, то они должны быть таблицами Access. Для установки целостности данных база данных, в которой находятся таблицы, должна быть открыта. Для связанных таблиц из баз данных других форматов установить целостность данных невозможно.
ЗАДАНИЕ 1

Создание мифологической и логической моделей базы данных.

  1. Разработайте информационно-логическую модель реляционной базы данных.
  2. Разработайте логическую модель реляционной базы данных
ТЕХНОЛОГИЯ РАБОТЫ

1. Перед разработкой информационно-логической модели реляционной базы данных рассмотрим, из каких информационных объектов должна состоять эта база данных. Можно выделить три объекта, которые не будут обладать избыточностью, - Студенты, Дисциплины и Преподаватели. Представим состав реквизитов этих объектов в виде "название объекта (перечень реквизитов)": Студенты (код студента, фамилия,

207

имя, отчество, номер группы, дата рождения, стипендия, оценки), Дисциплины (код дисциплины, название дисциплины), Преподаватели (код преподавателя, фамилия, имя, отчество, дата рождения, телефон, заработная плата).

Рассмотрим связь между объектами Студенты и Дисциплины. Студент изучает несколько дисциплин, что соответствует многозначной связи и отражено на рис. 4.9 двойной стрелкой. Понятно, что каждая дисциплина изучается множеством студентов. Это тоже многозначная связь, обозначаемая двойной стрелкой (связь "один" обозначена одинарной стрелкой). Таким образом, связь между объектами Студенты и Дисциплины - Многие-ко-многим (М : N).

Рис. 4.9. Типы связей между объектами Студенты, Дисциплины и Преподаватели
Рис. 4.9. Типы связей между объектами Студенты, Дисциплины и Преподаватели

Множественные связи усложняют управление базой данных, например в СУБД Access 97 при множественных связях нельзя использовать механизм каскадного обновления. Поэтому использовать такие связи нежелательно и нужно строить реляционную модель, не содержащую связей типа Многие-ко-многим. В Access 97 для контроля целостности данных с возможностью каскадного обновления и удаления данных необходимо создать вспомогательный объект связи, который состоит из ключевых реквизитов связываемых объектов и который может быть дополнен описательными реквизитами. В нашем случае таким новым объектом для связи служит объект Оценки, реквизитами которого являются код студента, код дисциплины и оценки. Каждый студент имеет оценки по нескольким дисциплинам, поэтому связь между объектами Студенты и Оценки будет Один-ко-многим (1 : М). Каждую дисциплину сдает множество студентов, поэтому связь между объектами Дисциплины и Оценки также будет Один-ко-многим (1 : М). В результате получаем информационно-логическую модель базы данных, приведенную на рис. 4.10.

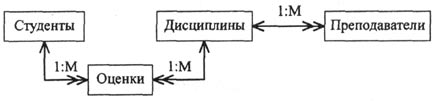

Рис. 4.10. Информационно-логическая модель реляционной базы данных
Рис. 4.10. Информационно-логическая модель реляционной базы данных

2. В реляционной базе данных в качестве объектов рассматриваются отношения, которые можно представить в виде таблиц. Таблицы между собой связываются посредством общих полей, т.е. одинаковых по форматам и, как правило, по названию, имеющихся в обеих таблицах. Рассмотрим, какие общие поля надо ввести в таблицы для обеспечения связности данных. В таблицах Студенты и Оценки таким полем будет ≪Код студента≫, в таблицах Дисциплины и Оценки - ≪Код дисциплины≫, в таблицах Преподаватели и Дисциплины - ≪Код дисциплины≫. Выбор цифровых кодов вместо фамилий или названий дисциплин обусловлен меньшим объемом информации в таких полях: например, число "2" по количеству символов значительно меньше слова "математика". В соответствии с этим логическая модель базы данных представлена на рис. 4.11, где жирными буквами выделены ключевые поля.

208

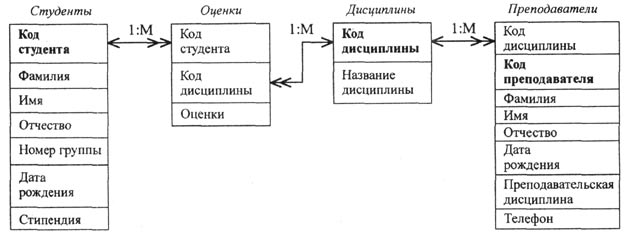

Рис. 4.11. Логическая модель базы данных
Рис. 4.11. Логическая модель базы данных
ЗАДАНИЕ 2

Создание реляционной базы данных.

  1. Создайте базу данных Деканат.
  2. Создайте структуру таблицы Студенты.
  3. Создайте структуру таблицы Дисциплины.
  4. Измените структуру таблицы Преподаватели.
  5. Создайте структуру таблицы Оценки.
  6. Разработайте схему данных, т.е. создайте связи между таблицами.
ТЕХНОЛОГИЯ РАБОТЫ

1. Создайте базу данных Деканат, выполнив следующие действия:

  • загрузите Access, в появившемся окне выберите пункт Новая база данных, затем щелкните по кнопке <ОК>;
  • в окне <Файл новой базы данных> задайте имя (пункт Имя файла) и выберите папку (пункт Папка), где ваша база будет находиться. По умолчанию Access предлагает имя базы db1, а тип файла - Базы данных Access. Имя задайте Деканат, а тип файла оставьте прежним, так как другие типы файлов нужны в специальных случаях;
  • щелкните по кнопке <Создать>.

2. Создайте структуру таблицы Студенты. Для этого:

  • в окне базы данных выберите вкладку Таблицы, а затем щелкните по кнопке <Создать>;
  • в окне ≪Новая таблица≫ выберите пункт Конструктор и щелкните по кнопке <ОК>. В результате проделанных операций открывается окно таблицы в режиме конструктора, в котором следует определить поля таблицы;
  • определите поля таблицы в соответствии с табл. 4.3;

209

Таблица 4.3

Имя поля Тип данных Размер поля
Код студента Числовой Целое
Фамилия Текстовый 15
Имя Текстовый 12
Отчество Текстовый 15
Номер группы Числовой Целое
Телефон Текстовый 9
Стипендия Логический Да/Нет
  • в качестве ключевого поля задайте ≪Код студента≫. Для этого щелкните по полю ≪Код студента≫ и по кнопке на панели инструментов или выполните команду Правка, Ключевое поле;
  • закройте таблицу, задав ей имя Студенты.

Примечание. Заполнять таблицу данными пока не требуется, это будет сделано в режиме формы.

3. Создайте структуру таблицы Дисциплины аналогично п. 2 в соответствии с табл. 4.4.

Таблица 4.4

Имя поля Тип данных Размер поля
Код дисциплины Числовой Целое
Название дисциплины Текстовый 30

В качестве ключевого поля задайте ≪Код дисциплины≫. Заполняться эта таблица будет также в режиме формы.

4. Структура таблицы Преподаватели уже создана в работе 1 и заполнена данными, поэтому для работы используйте эту таблицу с одним лишь изменением - в соответствии с рис. 4.11 в структуру таблицы надо добавить поле ≪Код дисциплины≫ и заполнить его в соответствии с данными табл. 4.4.

5. Создайте структуру таблицы Оценки аналогично п. 2 в соответствии с табл. 4.5.

Таблица 4.5

Имя поля Тип данных Размер поля
Код студента Числовой Целое
Код дисциплины Числовой Целое
Оценки Числовой Байт

В этой таблице задавать ключевое поле не надо, так как данные во всех полях могут повторяться. Эта таблица, аналогично предыдущим, будет заполняться в режиме формы.

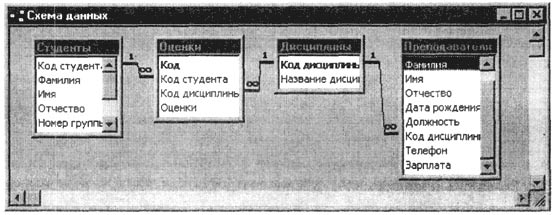

6. Разработайте схему данных, т.е. создайте связи между таблицами. Для этого:

  • щелкните по кнопке на панели инструментов или выполните команду Сервис, Схема данных. На экране появится окно ≪Схема данных≫;
  • щелкните по кнопке на панели инструментов или выполните команду Связи, Добавить таблицу;
  • в появившемся окне будет выделено название одной таблицы. Щелкните по кнопке <Добавить>;

210

  • переведите выделение на имя следующей таблицы и щелкните по кнопке <Добавить>. Аналогично добавьте оставшиеся две таблицы;
  • закройте окно, щелкнув по кнопке <3акрыть>;
  • создайте связь между таблицами Дисциплины и Оценки. Для этого подведите курсор мыши к полю ≪Код дисциплины≫ в таблице Дисциплины, щелкните левой кнопкой мыши и, не отпуская ее, перетащите курсор на поле ≪Код дисциплины≫ в таблицу Оценки, а затем отпустите кнопку мыши. На экране откроется окно ≪Связи≫;
  • установите флажок ("галочку") в свойстве Обеспечение целостности данных, щелкнув по нему;
  • установите флажок в свойстве Каскадное обновление связанных полей и Каскадное удаление связанных записей;

Примечание. Задание каскадного обновления связанных полей и каскадного удаления связанных записей позволит вам отредактировать записи только в таблице Дисциплины, а в таблице Оценки эти действия будут со связанными записями выполняться автоматически. Например, если вы удалите из таблицы Дисциплины один предмет, то в таблице Оценки удалятся все строки, связанные с этим предметом.

  • щелкните по кнопке <Создать>. Связь будет создана;
  • аналогично создайте связи между полем ≪Код дисциплины≫ в таблице Дисциплины и полем ≪Код дисциплины≫ в таблице Преподаватели, а также между полем ≪Код студента≫ в таблице Студенты и полем ≪Код студента≫ в таблице Оценки. Результат представлен на рис. 4.12;
  • закройте окно схемы данных, ответив ДА на вопрос о сохранении макета.
Рис. 4.12. Структура таблицы Студенты
Рис. 4.12. Структура таблицы Студенты
ЗАДАНИЕ 3

Создание форм для ввода данных в таблицы.

  1. Создайте форму Студенты.
  2. Заполните данными таблицу Студенты посредством формы Студенты.
  3. Создайте форму Дисциплины.
  4. Заполните данными таблицу Дисциплины посредством формы Дисциплины.
  5. Создайте форму Оценки.
  6. Заполните данными таблицу Оценки посредством формы Оценки.

211

ТЕХНОЛОГИЯ РАБОТЫ

1. Для создания формы Студенты:

  • откройте вкладку Формы;
  • щелкните по кнопке <Создать>;
  • в открывающемся списке выберите таблицу Студенты;
  • выберите пункт Автоформа: ленточная;
  • щелкните по кнопке <ОК>. Форма для ввода данных создана.

Примечание. Если вас не удовлетворяет макет, вы можете перейти в режим конструктора и изменить макет, передвигая и изменяя размеры элементов - заголовков полей и ячеек для ввода данных. Достаточно щелкнуть по элементу - он выделяется прямоугольной рамкой, и вы можете изменять размеры и двигать элемент. Если вы хотите изменить другие параметры элемента, надо по выделенному элементу щелкнуть правой клавишей мыши, и откроется окно свойств элемента. В силу ограниченности объема раздела описать все свойства нет возможности, но их можно изучить самостоятельно по справочной системе, а многие свойства понятны уже из своего названия.

2. Заполните данными, приведенными в табл. 4.6, таблицу Студенты посредством формы.

Таблица 4.6

Код студента Фамилия Имя Отчество Номер группы Телефон Стипендия
1 Арбузов Николай Николаевич 151 260-15-63 Да
2 Киршин Петр Валерьевич 151 110-67-82 Да
3 Кривинский Сергей Николаевич 151 172-97-21 Нет
4 Крылова Елена Петровна 151 130-31-87 Да
5 Кульчий Григорий Викторович 151 269-53-75 Да
6 Патрикеев Олег Борисович 152 234-11-63 Нет
7 Перлов Кирилл Николаевич 152 312-21-33 Нет
8 Соколова Наталия Петровна 152 166-87-24 Нет
9 Степанская Ольга Витальевна 152 293-43-77 Да
10 Тимофеев Сергей Трофимович 152 260-11-57 Да

Примечание. Переход между ячейками лучше выполнять клавишей <Таb> либо мышью. Существуют и другие варианты перехода по строкам или полям с помощью различных клавиш и их комбинаций. Обычно их используют опытные пользователи, не любящие работать с мышью.

Закройте форму, задав ей имя Студенты.

3. Создайте форму Дисциплины аналогично п. 1.

4. Заполните данными, приведенными в табл. 4.7, таблицу Дисциплины посредством формы и закройте форму, задав ей тля Дисциплины.

5. Создайте форму Дисциплины аналогично п. 1.

6. Заполните данными, приведенными в табл. 4.8, таблицу Оценки. Посредством формы закройте форму, задав ей имя Оценки.

212

Таблица 4.7

Код дисциплины Название дисциплины
1 Информатика
2 Математика
3 Физика
4 Экономика

Таблица 4.8

Код студента Код дисциплины Оценки   Код студента Код дисциплины Оценки
1 1 4   6 1 5
1 2 5   6 2 4
1 3 4   6 3 5
1 4 4   6 4 4
2 1 5   7 1 4
2 2 5   7 2 3
2 3 4   7 3 4
2 4 4   7 4 3
3 1 3   8 1 3
3 2 5   8 2 5
3 3 4   8 3 5
3 4 3   8 4 4
4 1 4   9 1 4
4 2 4   9 2 4
4 3 5   9 3 4
4 4 4   9 4 4
5 1 5   10 1 5
5 2 5   10 2 5
5 3 5   10 3 5
5 4 5   10 4 5

213
