РАБОТА 4. СОЗДАНИЕ СОСТАВНЫХ
(ИНТЕГРИРОВАННЫХ) ДОКУМЕНТОВ

КРАТКАЯ СПРАВКА

Понятие составного документа

Достаточно часто при создании документа возникает необходимость вставить в него фрагмент из документов, созданных в других программных средах. Этот фрагмент по отношению к документу, в который он вставляется, может иметь иной тип данных.

Например, в текст, созданный в текстовом редакторе WordPad, необходимо включить растровый рисунок типа BMP, созданный в графическом редакторе Paint, а также таблицу, тип данных в которой определяется табличным процессором Excel, и пр. В результате появляется документ, включающий данные разного типа, созданные в различных приложениях. Такая ситуация может возникнуть и при использовании одного приложения. Например, создав векторные рисунки в приложении текстового процессора Word, вы их сохранили в файле, предполагая их дальнейшее использование. Далее вы в том же приложении набираете текст и в нужные места вставляете ранее созданные рисунки. Налицо фрагменты разного типа данных - текст и рисунок, хотя и созданные в одном приложении.

Главное в рассмотренных примерах - это то, что документ, хотя и состоящий из разнотипных данных, никак внешне это не проявляет. Его можно печатать, хранить и производить с ним любые другие действия как с обычным документом, созданным в одной какой-нибудь среде и содержащим однотипные данные. Подобный документ получил название составного, или интегрированного документа.

Составной (интегрированный) документ - документ, в котором связанные между собой фрагменты имеют разные типы и создавались в разных приложениях или программах.

Часто при создании составного документа используют такую терминологию:

  • источник, или сервер - приложение, откуда производится вставка фрагмента в составной документ;

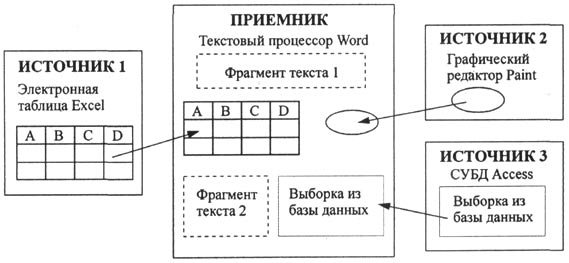

Рис. 2.32. Представление о составном документе
Рис. 2.32. Представление о составном документе

80

  • приемник, или клиент (адресат) - приложение, где находится главная часть составного документа и куда вставляются объекты из других приложений (источников).

Примечание. Учитывая, что понятия "сервер" и "клиент" также широко используются в контексте сетей, в дальнейшем будем использовать для приложения понятия "источник" или "приемник".

Создание составного документа с помощью мыши

Во многих приложениях для ускорения процесса обмена данными между приложениями предусмотрена возможность перетаскивания объекта с помощью мыши, при этом реализуется либо операция копирования, либо операция перетаскивания (перемещения). Предварительно объект должен быть выделен. Таким способом рекомендуется воспользоваться при небольшом расстоянии между источником и приемником. Для этого окна приложений целесообразно расположить рядом.

Перемещение (перетаскивание) объекта осуществляется по следующей технологии:

  • объект выделяется, т.е. указатель мыши устанавливается на этом объекте, и производится щелчок левой кнопкой. Если это фрагмент текста, то надо по нему протащить мышь при нажатой левой кнопке;
  • при нажатой левой кнопке мыши выделенный объект перетаскиваем до места назначения.

Копирование осуществляется аналогично процедуре перемещения при одновременно нажатой клавише <Ctrl>. При этом надо соблюдать следующую последовательность отпускания клавиш - сначала кнопку мыши, а затем клавишу <Ctrl>. При копировании указатель мыши на экране будет сопровождаться знаком "плюс".

Примечание. В среде Windows нажатие управляющей клавиши учитывается в момент отпускания кнопки мыши. Поэтому можно сначала объект протащить, не отпуская кнопки мыши, оценить ситуацию, а затем уже при необходимости нажать <Ctrl>, <Shift> или какую-либо другую комбинацию клавиш смещения.

Создание составного документа через буфер обмена командой Правка, Вставить

Технология обмена данными через буфер обмена командой Правка, Вставить требует выполнения следующей последовательности действий:

  • выделить объект, подлежащий копированию, перемещению или удалению;
  • перенести выделенный объект в буфер обмена с помощью команды Копировать или Вырезать из контекстного меню или из управляющего меню Правка;
  • установить курсор в новое место вставки объекта;
  • вставить объект командой Правка, Вставить.

Аналогичную последовательность операций технологии обмена через буфер можно реализовать, используя не команды меню, а кнопки панели инструментов. При обмене данными через буфер обмена их редактирование осуществляется с помощью встроенных в приложение-приемник средств приложения-источника.

Создание составного документа через буфер обмена по технологии OLE

Основное назначение технологии OLE - это создание связи между разнотипными объектами Windows. Технология OLE разработана фирмой Microsoft и определяется правилами (протоколом) взаимодействия Windows-приложений. Современные приложения операционной системы Windows 95 (98) опираются на спецификацию версии OLE 2.0.

81

Примечание. Аббревиатура OLE означает Object Linking and Embedding и переводится как "связывание и внедрение объекта".

Технологию OLE полностью поддерживают не все Windows-приложения, а только те, где целесообразно создавать составные документы с объектами из других приложений. Некоторые приложения можно использовать только в качестве приемника, другие - только в качестве источника, есть приложения, которые могут выступать и в той, и в другой роли.

Например, текстовый редактор WordPad полностью обеспечивает работу по технологии OLE, так как он предназначен для создания текстового документа, в котором могут быть рисунки, звуки, таблицы, видеоклипы и пр. Графический редактор Paint не может работать по технологии OLE и используется только как источник документов. Текстовый процессор Word организует несколько серверов: например, один - для текстовой информации, другой - для рисунков, третий - для формул.

Технология OLE обеспечивает пользователю возможность редактировать вставленный в составной документ объект средствами, которые предоставляет приложение-источник (где был создан этот объект). OLE-объект всегда сохраняет связь с приложением-источником (активизируется двойным щелчком), но вставленные данные могут и не быть связанными с документом-источником.

Технология OLE предусматривает два варианта обмена данными:

  • внедрение объекта, при котором создается и вставляется в документ-приемник дубль объекта. В этом случае организуется связь вставленного объекта с приложением-источником, связь с документом-источником теряется;
  • связывание объекта, при котором объект остается в документе-источнике, а на него в документе-приемнике имеется только ссылка (указатель). В этом случае организуется связь вставленного объекта не только с приложением-источником, но и с файлом-источником, где хранится документ с этим объектом. Любые изменения в этом объекте отразятся в документе-приемнике.

При внедрении объекта создается дубль объекта, который вставляется в составной документ и при этом теряется связь с исходным документом. Связь с приложением-источником сохраняется. Внедрить объект в документ можно несколькими способами:

  • из открытого документа командой Правка, Специальная вставка;
  • из файла командой Вставка, Файл;
  • из коллекции объектов командой Вставка, Объект;
  • создать новый внедренный объект командой Вставка, Объект и др.

Технология внедрения объекта из открытого документа состоит в следующем:

  • в приложении-источнике выделяется объект, который будет внедряться;
  • выделенный объект копируется в буфер обмена с помощью команды Копирование контекстного или управляющего меню Правка;
  • осуществляется переход в приложение-приемник, где формируется составной документ, и курсор устанавливается в место вставки объекта из буфера;
  • вводится команда Правка, Специальная вставка;
  • на экране появляется диалоговое окно ≪Специальная вставка≫ (рис. 2.33), в котором надо выбрать кнопку <Вставить>, выбрать формат вставляемого объекта, указать способ вставки объекта (в обычном виде или в виде значка) и нажать кнопку <ОК>;
  • в указанное место будет внедрен объект из приложения-источника.

Технология внедрения содержимого файла состоит в следующем:

  • указать в составном документе место внедрения;
  • ввести команду Вставка, Файл;

82

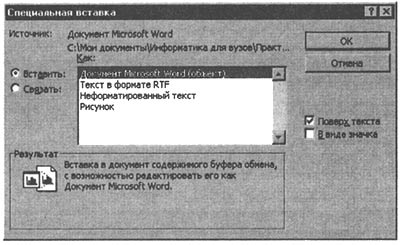

Рис. 2.33. Окно ≪Специальная вставка≫ для внедрения объекта из открытого документа
Рис. 2.33. Окно ≪Специальная вставка≫ для внедрения объекта из открытого документа
  • в диалоговом окне "Вставка файла" (рис. 2.34) установить необходимые параметры и выбрать имя файла;
  • флажок Связь с файлом не устанавливать для того, чтобы содержимое файла оказалось внедренным;
  • нажать кнопку <ОК>.

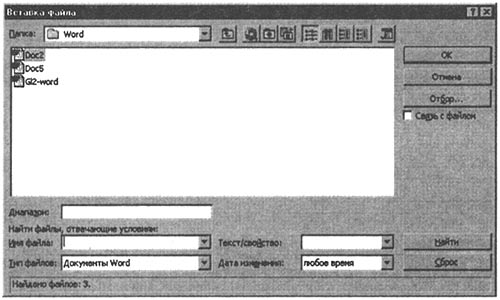

Рис. 2.34. Окно ≪Вставка файла≫ для внедрения файла
Рис. 2.34. Окно ≪Вставка файла≫ для внедрения файла

Для других приложений технология будет аналогична, отличие будет состоять в конкретных названиях команд.

Технология внедрения нового объекта состоит в следующем:

  • указать в составном документе место внедрения;
  • ввести команду Вставка, Объект;
  • в диалоговом окне ≪Вставка объекта≫ (рис. 2.35) выбрать тип внедряемого объекта, т.е. приложение-источник;
  • флажок Связь с файлом не устанавливать для того, чтобы объект оказался внедренным;
  • нажать кнопку <ОК>;
  • появляется приложение-источник, в котором вы выбираете или создаете новый объект.

Объект, внедренный по технологии OLE, можно редактировать средствами приложения-источника следующими способами:

  • вызвать контекстное меню и выбрать соответствующий инструментарий редактирования;

83

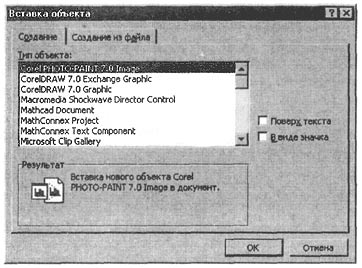

Рис. 2.35. Окно ≪Вставка объекта≫ для внедрения нового объекта
Рис. 2.35. Окно ≪Вставка объекта≫ для внедрения нового объекта
  • дважды щелкнуть левой кнопкой мыши на внедренном объекте. Для технологии внедрения объектов характерно следующее:
  • внедренный объект целиком записывается в составной документ и, если является дублем существующего документа, требует дополнительного расхода дисковой памяти;
  • внедренный объект может редактироваться в приложении-приемнике, используя для этого инструментарий приложения-источника.

При связывании объекта отличие от технологии внедрения будет только при редактировании. При просмотре составного документа связанный объект ничем не отличается от внедренного. Связанный объект всегда находится в документе-источнике, а в составном документе-приемнике хранится ссылка (указание местонахождения) на файл с этим документом. Хотя внешне это и не заметно, облик объекта остается таким же, как если бы он был внедрен или вставлен через буфер обмена.

Таким образом, связанный объект хранится только в одном экземпляре в документе-источнике. Любые коррекции объекта, проводимые в документе-источнике, обязательно отразятся на его отображении в составном документе. Обратное утверждение неверно. При открытии составного документа необходимо позаботиться о том, чтобы на диске присутствовали все файлы, в которых хранятся связанные с ним объекты.

Технологией связывания объекта целесообразно пользоваться в следующих случаях:

  • объект вставляется в несколько разных документов, и любые изменения этого объекта необходимо незамедлительно отражать в этих документах;
  • составной документ должен быть обработан отдельно от связанных с ним объектов, например при верстке;
  • для экономии дискового пространства.
  • Создание связанных объектов в составном документе возможно двумя способами:
  • из открытого документа, когда необходимо в составной документ внедрить лишь некоторый фрагмент из документа-источника;
  • из файла, когда содержащийся в нем документ должен быть полностью включен в составной документ.

Внимание! Для связывания объекта необходимо его самого или документ, где он находится, предварительно сохранить в файле.

Технология связывания объекта из открытого документа состоит в следующем:

  • в приложении-источнике выделяется объект, который будет связываться;

84

  • копирование выделенного объекта в буфер обмена с помощью команды Копирование контекстного или основного меню Правка;
  • переход в приложение-приемник, где формируется составной документ, и установка курсора в место вставки объекта из буфера;
  • ввод команды Правка, Специальная вставка;
  • на экране появляется диалоговое окно ≪Специальная вставка≫ (см. рис. 2.33), в котором надо выбрать кнопку <Связать>, указать способ вставки объекта (в обычном виде или в виде значка) и нажать кнопку <ОК>;
  • в указанное место будет вставлен связанный объект из приложения-источника.

Технология связывания с файлом состоит в следующем:

  • указать в составном документе место внедрения;
  • ввести команду Вставка, Файл;
  • в диалоговом окне ≪Вставка файла≫ (см. рис. 2.34) установить необходимые параметры и выбрать имя файла, где хранится объект;
  • установить флажок Связь с файлом;
  • нажать кнопку <ОК>.

Редактирование связанного объекта осуществляется путем открытия документа-источника, откуда он был взят. Это можно осуществить одним из двух способов. Первый способ - это открытие документа непосредственно из файла, где он находится. Второй способ - открытие документа-источника из составного документа, где находится связанный объект. Это можно осуществить либо с помощью контекстного меню, либо двойным щелчком кнопки мыши на этом объекте.

Поскольку связанные объекты хранятся отдельно от составного документа в своих документах-источниках, важно иметь сведения об их связях. Просмотреть, обновить и изменить связи составного документа с любыми связанными с ним объектами можно в диалоговом окне ≪Связи≫ (рис. 2.36), которое вызывается командой Правка, Связи.

Это диалоговое окно содержит информацию о связях данного объекта в виде характеристик:

  • спецификация (путь) файла;
  • тип или формат объекта;
  • режим обновления объекта в составном документе - автоматическое или ручное (по запросу).

При автоматическом обновлении связанный объект в составном документе изменяется сразу, как только произведена его коррекция в документе-источнике. При ручном обновлении необходимо явное указание со стороны пользователя.

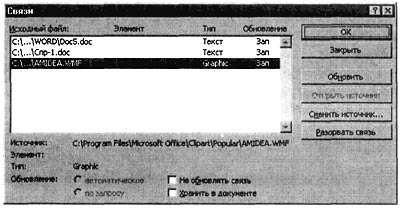

Рис. 2.36. Диалоговое окно ≪Связи≫ для просмотра, обновления и изменения связи
Рис. 2.36. Диалоговое окно ≪Связи≫ для просмотра, обновления и изменения связи

85

ЗАДАНИЕ

Освоение технологии OLE для связывания и внедрения объектов в документе Word.

Воспользуйтесь ранее созданным файлом Текст3.doc, в котором хранится текст приглашения на презентацию фирмы (см. рис.2.22), и произведите в нем следующие действия:

  1. Создайте новый документ.
  2. Сохраните файл, присвоив ему имя Интеграция.
  3. Откройте файл Teкст3.doc.
  4. Скопируйте в буфер обмена текст документа Teкст3.doc.
  5. Вставьте в документ внедренный объект (текст документа Текст3) в его полном изображении и в виде значка.
  6. Отредактируйте внедренный в виде значка объект (текст).
  7. Сравните исходный текст с отредактированным во внедренном объекте.
  8. Вставьте в документ связанный объект (текст документа Текст3.doc) в его полном изображении и в виде значка.
  9. Установите параметр, обеспечивающий преобразование связанного документа.
  10. Установите автоматическое обновление связей.
  11. Отредактируйте объект-источник (документ Teкст3.doc).
  12. Закройте документ Интеграция.
  13. Повторно откройте документ Интеграция.
  14. Сравните состояние документа Интеграция с документом Teкст3.doc.
ТЕХНОЛОГИЯ РАБОТЫ

1. Создайте новый документ. Для этого:

  • выполните команду Файл, Создать с подтверждением в диалоговом окне установленных по умолчанию параметров документа, определяемых переключателем Документ и типом Обычный;
  • введите текст Изучение технологии создания интегрированного документа.

2. Сохраните файл, выполнив следующие действия:

  • выполните команду Файл, Сохранить как;
  • в появившемся диалоговом окне ≪Сохранение документа≫ установите следующие параметры:
Тип: документ Word
Папка: откройте список и выберите нужное вам имя
Имя файла: наберите в данном окне Интеграция.doc
  • нажмите кнопку <ОК>.

3. Откройте файл Текст3.doc с ранее сохраненным документом (см. рис. 2.22), выполнив команду Файл, Открыть.

4. Скопируйте в буфер обмена текст документа Текст3.doc (команда Правка, Копировать или любой другой способ).

5. Вставьте в документ внедренный объект, используя разные форматы. Для этого:

  • перейдите в окно документа Интеграция, doc с помощью команды Окно;
  • установите курсор в место вставки внедряемого объекта (текста) и введите любой заголовок, отражающий данную технологию (например, Технология 1);
  • выполните команду Правка, Специальная вставка для вставки внедренного объекта;
  • установите переключатель Вставить связь;
  • выберите формат Текст в формате RTF и нажмите кнопку <ОК>;

86

  • установите курсор в другое место и вставьте текст еще раз по той же технологии из буфера обмена, но в диалоговом окне ≪Специальная вставка≫ выберите формат Документ Microsoft Word, (объект), отмените флажок Поверх текста и установите флажок В виде значка. Нажмите кнопку <ОК>.

6. Отредактируйте вторую копию внедренного объекта:

  • чтобы увидеть текст, два раза щелкните мышкой по значку <Документ Microsoft Word>;
  • установите курсор в объект, удалите из текста две последние строки и выделите любой фрагмент другим шрифтом;
  • возвратитесь в документ Интеграция, doc после завершения редактирования объекта с помощью команды Файл, Закрыть и вернуться;
  • в документе Интеграция.dос установите указатель мыши на значок и щелкните сначала левой кнопкой мыши, а затем правой. В появившемся меню выберите команду Объект документ, Преобразовать. В диалоговом окне уберите флажок В виде значка и установите флажок Поверх текста. Нажмите кнопку <ОК>.

7. С помощью команды Окно перейдите в окно документа Teкст3.doc и сравните его содержимое с результатом редактирования объекта в документе Интеграция.dос.

8. Вставьте в документ связанный объект, используя разные форматы. Для этого:

  • перейдите в окно документа с помощью команды Окно;
  • установите курсор в место вставки связанного объекта (текста) и введите любой заголовок, отражающий данную технологию (например, Технология 2);
  • вставьте связанный объект командой Правка, Специальная вставка;
  • установите переключатель Вставить связь;
  • выберите формат Текст в формате RTF и нажмите кнопку <ОК>;
  • установите курсор в другое место и вставьте текст еще раз по той же технологии из буфера обмена, но в диалоговом окне ≪Специальная вставка≫ выберите формат Документ Microsoft Word, (объект), установите переключатель Вставить связь, отмените флажок Поверх текста и установите флажок В виде значка. Нажмите кнопку <ОК>.

9. В документе установите указатель мыши на значок и щелкните сначала левой кнопкой мыши, а затем правой. В появившемся меню выберите команду Связанный объект Документ, Преобразовать. В диалоговом окне уберите флажок В виде значка и установите флажок Поверх текста. Нажмите кнопку <ОК>.

10. Установите автоматическое обновление связей. Для этого в документе Интеграция.dос:

  • выполните команду Правка, Связи. В диалоговом окне ≪Связи≫ выделите строки с именами файлов связанных объектов;
  • установите тип обновления Автоматическое;
  • нажмите кнопку <ОК>;
  • сохраните изменения в файле Интеграция.doc командой Файл, Сохранить.

11. Отредактируйте объект-источник (документ Teкст3.doc). Для этого:

  • установите курсор после слов "Будем рады видеть вас" и вставьте текущую дату с помощью команды Вставка, Дата и время;
  • измените в тексте шрифты и другие форматы;
  • сохраните изменения командой Файл, Сохранить.

12. Закройте документ Интеграция.doc командой Файл, Закрыть.

13. Повторно откройте документ Интеграция.dос командой Файл, Открыть.

14. Сравните состояние документа Интеграция.dос с предыдущим и с документом Teкст3.doc.

87
