14.2.6. Определение требуемых свободных напоров в сети

Водопроводная сеть должна обеспечивать подачу воды ко всем точкам ее потребления не только в заданном количестве, но и с необходимым свободным напором, измеряемым высотой столба воды над поверхностью земли. Расчетная схема для определения величины требуемого свободного напора представлена на рис. 14.7.

Минимальный требуемый свободный напор в час максимального водопотребления. Величину требуемого напора вычисляют по формуле:

Hсв = Hг + hи + ∑hw, м,(14.13)

где Hг - геометрическая высота расположения самого высокого (расчетного) водоразборного прибора над поверхностью земли у точки подключения домового ввода, м; ∑hw - сумма потерь напора на пути движения воды от точки подключения домового ввода до расчетного водоразборного прибора, м; hи - напор, необходимый для излива расчетного расхода воды, м, принимаемый в зависимости от типа санитарного водоразборного прибора в пределах от 2 до 5 м /5, прил.2/.

В практике водоснабжения при проектировании наружных водопроводных сетей для упрощения расчетов величину минимального требуемого свободного напора Hсв допускается определять в зависимости от этажности зданий: при одноэтажной застройке Hсв составляет не менее 10 м, а при большей этажности на каждый последующий этаж добавляют по 4 м. Следовательно:

Hсв = 4(n-1) + 10, м(14.14)

где n - количество этажей.

Свободный напор в час минимального водопотребления. В часы минимального водопотребления напор на каждый этаж (кроме первого) допускается принимать 3 м.

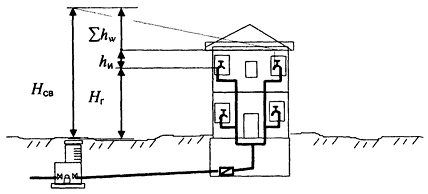

Рис. 14.7. Схема к определению минимальных требуемых свободных напоров на вводе в здание.
Рис. 14.7. Схема к определению минимальных требуемых свободных напоров на вводе в здание.

Минимальный свободный напор у водоразборных устройств. При водопользовании из водоразборных колонок требуемый свободный напор должен составлять не менее 10 м.

Минимальный свободный напор для предприятий. Для промышленных предприятий минимальный свободный напор принимается

30

по заданию технологов предприятия в зависимости от технологии производства и характеристик оборудования.

Минимальные свободные напоры в системах пожаротушения низкого давления. Для систем пожаротушения низкого давления минимальный свободный напор у пожарных гидрантов, устанавливаемых на сети, также должен составлять не менее 10 м.

Минимальные свободные напоры в противопожарных водопроводах высокого давления. Для сети противопожарного водопровода высокого давления свободный напор должен обеспечивать высоту компактной струи не менее 10 м на уровне наивысшей точки самого высокого здания при подаче по непрорезиненному пожарному рукаву длиной 120 м диаметром 66 мм со спрыском диаметром 19 мм расчетного расхода воды 5 л/с. Ориентировочно этот напор определяют по формуле:

Hсв.пож = Hзд + ∑hw, м,(14.15)

где Hзд - высота здания; ∑hw≈ 28 м - сумма потерь напора в пожарном гидранте, пожарной колонке, рукавах и спрыске.

Максимальный свободный напор в водопроводной сети. Гидростатический напор в сети хозяйственно-питьевого водопровода в местах присоединения потребителей должен быть не более 60 м. Если это требование не выполняется, то можно устанавливать регуляторы давления или применять зонирование системы водопровода.

При подключении к существующей или проектируемой системе водоснабжения водопровода сельского населенного пункта или группы зданий и необходимости гашения напора в местах их присоединения следует предусматривать дроссельную шайбу или другие гасители.

Диаметр необходимого отверстия d, мм, в дроссельной шайбе определяется по формуле:

q = 20,8
q · D2
D2h + 350 · q
(14.16)

где q - расход воды, пропускаемый через шайбу, л/с; D - расчетный внутренний диаметр трубопровода, в котором устанавливается дроссельная шайба, мм; h - потеря напора в дроссельной шайбе, м. Принимается равной избыточному напору, который необходимо погасить.

Шайбы следует изготовлять из нержавеющей стали и устанавливать в месте подключения ввода к уличному водопроводу (в колодце после задвижки).

31
