14.2.4. Построение графиков водопотребления

Все расчеты по определению почасовых расходов воды сводятся в таблицу определенной формы, по которой затем вычерчивается график почасового водопотребления (рис. 14.6, а) в натуральных показателях, м3, или в процентах от суточного водопотребления (по часам с начала суток).

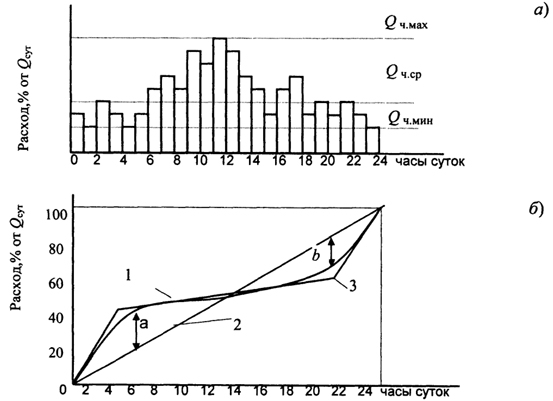

Рис. 14.6. Графики водопотребления: а - дифференциальный; б - интегральный: 1 - кривая водопотребления; 2 - график работы насосов I - подъема; 3 - график работы насосов II -подъема.
Рис. 14.6. Графики водопотребления:
а - дифференциальный; б - интегральный: 1 - кривая водопотребления; 2 - график работы насосов I - подъема; 3 - график работы насосов II -подъема.

29

При двух- или трехзонных схемах водоснабжения графики почасового водопотребления необходимо составлять отдельно для каждой зоны.
