16.1. Насосные станции первого подъема

Насосные станции I подъема, как правило, подают воду на очистные сооружения для хозяйственно-питьевых или производственных нужд.

Определение подачи насосов. Для обеспечения оптимального режима работы очистных сооружений водопровода подачу насосной станции I подъема в течение суток назначают равномерной, и поэтому средняя часовая подача определяется по формуле:

Qч = αQмакс.сут / T, м3/ч,(16.1)

где Qмакс.сут - максимальный суточный расход, м3/ч; а - коэффициент, учитывающий расход воды на собственные нужды насосной и очистной станций и зависящий от качества воды в источнике водоснабжения, конструкции фильтров, интенсивности промывки и схемы повторного использования промывной воды, принимается равным 1,04-1,1 при подаче воды на очистные сооружения или 1,01-1,02 при подаче воды без очистки в резервуары; Т- продолжительность работы насосной станции, обычно принимается равной 24 ч.

Насосные станции I подъема системы объединенного хозяйственно-питьевого и противопожарного водопровода должны обеспечить возможность форсированной подачи воды в часы пополнения противопожарного запаса, находящегося в резервуарах, которые располагаются у насосной станции II подъема. Восстановление противопожарного запаса может осуществляться рабочими или противопожарными насосами, при этом подача определяется по формулам:

- для рабочих насосов

Qч = QI + (3Qп + ∑Qмакс- 3QI) / T; м3/ч;(16.2)

- для противопожарных насосов

102

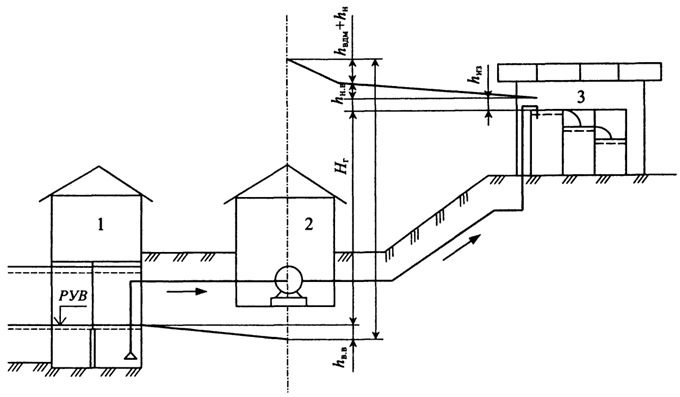

Рис. 16.1. Схема к определению расчетного напора насосов I подъема:  1 - водоприемный береговой колодец, 2 - насосная станция I подъема, 3 - станция очистки, РУВ - расчетный уровень воды.
Рис. 16.1. Схема к определению расчетного напора насосов I подъема:
1 - водоприемный береговой колодец, 2 - насосная станция I подъема, 3 - станция очистки, РУВ - расчетный уровень воды.
Qч = (3Qп + ∑Qмакс- 3QI) / T; м3/ч;(16.3)

где 3Qп - полный пожарный расход на 3 ч, м3; ∑Qмакс - суммарный расход в течение 3 ч наибольшего водопотребления (определяемый по графику недопотребления), м3; 3QI - средняя часовая подача нормально работающих насосов станции I подъема (учитывается только тогда, когда гарантирована бесперебойная подача воды насосной станцией I пoдъема), м3/ч; Т - продолжительность пополнения пожарного запаса, устанавливаемая в соответствии с требованиями /1, п.2/ в зависимости от вида населенного пункта или промышленного предприятия, ч.

Определение расчетного напора

Требуемый напор насосов станции I подъема при подаче воды на очистные сооружения (рис. 16.1) определяется по формуле:

H = Hг + hв.в + hн.с + hвдм + hн.в + hиз, м,(16.4)

где Hг - геометрическая высота подъема воды, то есть разность отметок уровней воды в смесителе очистных сооружений и в источнике, м; hв.в - потери напора во всасывающем трубопроводе (на насосных станциях совмещенного типа эти потери не выделяются, а учитываются в hн.с), м; hн.с - потери напора внутри станции (предварительно принимаются равными 1,5-2 м); hвдм - потери напора на водомере (предварительно принимаются равными 0,5-1,5 м), м; hн.в - гидравлические потери в напорном трубопроводе, м; hиз - запас напора на излив (принимается ≈ 0,5 м).

Геометрическую высоту подъема Hг определяют при минимальном расчетном уровне воды в водоисточнике. Потери напора во всасывающем трубопроводе hв.в определяются по формуле:

hв.в = iLв.в + ∑ζv2/2g, м,(16.5)

где i - потери напора на единицу длины трубопровода для расчетной подачи (на один трубопровод); заданного диаметра и материала (определяются, например, по таблицам /2/); Lв.в - длина всасывающего водовода, м; ∑ζ - сумма коэффициентов местных сопротивлений; v - скорость во всасывающем водоводе, м/с.

103

Потери напора в напорном трубопроводе могут быть определены по следующей формуле:

hн.в = (1,1...1,2)iLн.в, м,(16.6)

где i - потери напора на единицу длины напорного трубопровода; Lн.в - длина трубопровода, м.
