14. РАСЧЕТ СИСТЕМ РАСПРЕДЕЛЕНИЯ И ПОДАЧИ ВОДЫ

14.1. Выбор схемы питания и трассировка водопроводной сети

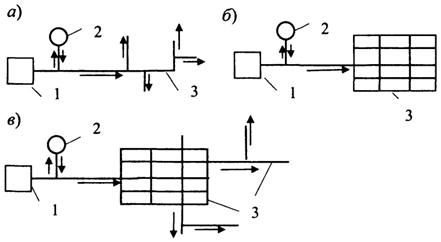

Рис. 14.1. Схемы начертания распределительной сети: а - тупиковая; б - кольцевая; в - комбинированная: 1 - насосная станция; 2 - водонапорная башня; 3 - сеть.
Рис. 14.1. Схемы начертания распределительной сети: а - тупиковая; б - кольцевая; в - комбинированная: 1 - насосная станция; 2 - водонапорная башня; 3 - сеть.

Схема водопровода (рис. 14.1) зависит от планировки объекта водоснабжения. По начертанию в плане водопроводные сети бывают разветвленные (или тупиковые), кольцевые и комбинированные (или смешанные).

Разветвленная сеть обычно дешевле, чем кольцевая, но она менее надежна в отношении снабжения водой потребителей. В таких сетях чаще замерзает вода, сильнее проявляется разрушающее действие гидравлических ударов, наблюдается ухудшение качества воды в конечных участках. Кольцевые сети обеспечивают бесперебойную подачу воды потребителям, меньше подвержены авариям, так как в них не возникает сильных гидравлических ударов. Вода в сети не замерзает, так как даже при небольшом водоразборе она циркулирует по всем линиям, неся с собой тепло. Кольцевые сети обычно длиннее тупиковых, но устроены из труб меньшего диаметра (на начальных участках). Кольцевые сети полностью отвечают требованиям противопожарного водоснабжения.

В городских и производственных водопроводах сети, как правило, проектируют кольцевыми.

Разветвленные сети допускается проектировать в небольших поселках при диаметре труб не более 100 мм, если в случае аварии можно допустить перерыв в водоснабжении, и при устройстве специальных противопожарных и аварийных (запасных) емкостей. Длина тупиков в водопроводных сетях не должна превышать 200 м /1/. Если это условие не соблюдается, то в конце тупика необходимо устанавливать регулирующую (напор и расход) емкость.

Тупиковая схема удобна для водоснабжения небольших объектов (поселков), растянутых в плане в одном направлении. Кольцевая сеть обеспечивает большую надежность и бесперебойность подведения воды к потребителям. Очень часто кольцевая сеть охватывает районы наибольшего водопотребления, а к отдаленным водопотребителям прокладывают от кольца тупики, которые при расширении населенного пункта в дальнейшем могут быть закольцованы прокладкой дополнительных водопроводных линий. Разработка схемы водопроводной сети и сооружений производится в следующей последовательности:

  • - на плане населенного пункта наносится разводящая водопроводная сеть;
  • - производится выбор схемы питания сети с учетом рельефа и местных условий, а также типа источника водоснабжения и его месторасположения;

12

  • - на плане населенного пункта намечается месторасположение всех основных элементов системы водоснабжения: водозаборных и водоочистных сооружений, насосных станций, водоводов, напорно-регулирующих и других сооружений.

Водопроводная сеть обычно проектируется кольцевой и состоит из магистральных и распределительных линий. Магистральные линии для обеспечения достаточных напоров должны прокладываться по наиболее возвышенным отметкам местности (как правило, по обочинам дорог параллельно линиям застройки), пересекать различные преграды под прямым углом.

С целью обеспечения надежности системы водоснабжения основных магистралей должно быть не менее двух (расположенных на расстоянии 400-600 м друг от друга); они должны соединяться перемычками, расположенными по длине магистрали на расстоянии 500-800 м друг от друга. Перемычки служат для выравнивания загрузки основных магистралей и переброски воды из одной магистрали в другую в случае аварии на одном из ее участков. При нормальной работе они нагружены слабо.

На сети хозяйственно-противопожарного водопровода устанавливаются пожарные гидранты не реже чем через 150 м по длине участков сети, задвижки для отключения отдельных участков (причем на любом отключаемом участке должно быть не более 5 пожарных гидрантов), воздушные вантузы, водовыпуски и т.п.

Глубина заложения водопроводных труб зависит от глубины промерзания почвы, температуры воды и режима ее подачи. Она должна обеспечивать незамерзание воды в трубах при самых больших морозах, не допускать нагрева ее в летнее время и предохранять трубы от динамических нагрузок.

Глубина промерзания почвы в одной и той же местности в разных пунктах различна, так как она зависит от характера грунтов, растительного покрова, наличия грунтовых вод, условий нагревания поверхности земли солнцем, наличия и толщины снежного покрова и т.п. Учет всех факторов при определении глубины заложения труб возможен только при проведении соответствующих теплотехнических расчетов, он позволяет избежать излишнего заглубления и гарантирует надежность работы водопроводной сети. Если же теплотехнические расчеты не проводятся, то согласно /1/ глубина заложения водопроводных труб, считая до низа трубы, должна быть на 0,5 м больше расчетной глубины проникания в грунт нулевой температуры.

hзал= hпром + 0,5, м (14.1)
Рис. 14.2. Определение глубины заложения водопровода
Рис. 14.2. Определение глубины заложения водопровода

В местах, где возможен проезд транспорта, минимальная глубина заложения водопроводных труб назначается исходя из требований защиты их от динамических нагрузок от транспортных средств. В большинстве случаев она составляет 1 м. По соображениям защиты труб от нагревания глубина заложения линий хозяйственно-питьевых водопроводов должна быть не меньше 0,5 м до их верха. Глубина заложения труб для данной местности примерно одинакова и линии водопровода обычно следуют рельефу местности.

Системы подачи и распределения воды должны отвечать следующим основным требованиям:

  • - обеспечивать потребителей расчетным количеством воды;
  • - создавать в распределительных сетях требуемые напоры;
  • - сохранять качество воды в процессе ее транспортирования;
  • - обеспечивать надежность и бесперебойность водоснабжения.

При этом сеть должна быть наиболее экономична, т.е. иметь наименьшую величину

12

приведенных затрат на строительство и эксплуатацию как самой сети, так и технологически связанных с ней в работе других сооружений системы водоснабжения: водоводов, насосных станций, запасных и регулирующих емкостей.

13
