Глава 4. Сетевые методы планирования

4.1. СУЩНОСТЬ СЕТЕВОГО ПЛАНИРОВАНИЯ

Сетевое планирование - это одна из форм графического отражения содержания работ и продолжительности выполнения стратегических планов и долгосрочных комплексов проектных, плановых, организационных и других видов деятельности предприятия. Наряду с линейными графиками и табличными расчетами сетевые методы планирования находят широкое применение при разработке перспективных планов и моделей создания сложных производственных систем и других объектов долгосрочного использования. Сетевые планы работ предприятий по созданию новой конкурентоспособной продукции содержат не только общую длительность всего комплекса проектно-производственной и финансово-экономической деятельности, но и продолжительность и последовательность осуществления отдельных процессов или этапов, а также потребность необходимых экономических ресурсов.

Впервые планы-графики выполнения производственных процессов были применены на американских фирмах Г. Рантом. Нелинейных или ленточных графиках по горизонтальной оси в выбранном масштабе времени откладывается продолжительность работ по всем стадиям, этапам производства. Содержание циклов работ изображается по вертикальной оси с необходимой степенью их расчленения на отдельные части или элементы. Цикловые или линейные графики обычно применяются на отечественных предприятиях в процессе краткосрочного или оперативного планирования производственной деятельности. Основным недостатком таких планов-графиков является отсутствие возможности тесной взаимоувязки отдельных работ в единую производственную систему или общий процесс достижения запланированных конечных целей предприятия (фирмы).

В отличие от линейных графиков сетевое планирование служит основой экономических и математических расчетов, графических и аналитических вычислений, организационных и управленческих решений, оперативных и .стратегических планов, обеспечивающих не только изображение, но и моделирование, анализ и оптимизацию проектов выполнения сложных технических объектов и конструкторских разработок и т.д. Под сетевым планированием принято понимать графическое изображение определенного комплекса выполняемых работ, отражающее их логическую последовательность,

117

существующую взаимосвязь и планируемую продолжительность, и обеспечивающее последующую оптимизацию разработанного графика на основе экономико-математических методов и компьютерной техники с целью его использования для текущего управления ходом работ. Сетевая модель комплекса называется ориентированным графом. Он представляет множество соединенных между собой элементов для описания технологической зависимости отдельных работ и этапов предстоящих проектов. Сетевые модели или графики предназначены для проектирования сложных производственных объектов, экономических систем и всевозможных работ, состоящих из большого числа различных элементов. Для простых работ обычно используются линейные или цикловые графики.

Сетевые графики служат не только для планирования разнообразных долгосрочных работ, но и их координации между руководителями и исполнителями проектов, а также для определения необходимых производственных ресурсов и их рационального использования. Сетевое планирование может успешно применяться в различных сферах производственной и предпринимательской деятельности, таких, как:

  • выполнение маркетинговых исследований;
  • проведение научно-исследовательских работ;
  • проектирование опытно-конструкторских разработок;
  • осуществление организационно-технологических проектов;
  • освоение опытного и серийного производства продукции;
  • строительство и монтаж промышленных объектов;
  • ремонт и модернизация технологического оборудования;
  • разработка бизнес-планов производства новых товаров;
  • реструктуризация действующего производства в условиях рынка;
  • подготовка и расстановка различных категорий персонала;
  • управление инновационной деятельностью предприятия и т.п.

Применение сетевого планирования в современном производстве способствует достижению следующих стратегических и оперативных задач:

  • 1) обоснованно выбирать цели развития каждого подразделения предприятия с учетом существующих рыночных требований и планируемых конечных результатов;
  • 2) четко устанавливать детальные задания всем подразделениям и службам предприятия на основе их взаимоувязки с единой стратегической целью в планируемом периоде;
  • 3) привлекать к составлению планов-проектов будущих непосредственных исполнителей основных этапов предстоящих работ, имеющих производственный опыт и высокую квалификацию;

118

  • 4) более эффективно распределять и рационально использовать имеющиеся на предприятии ограниченные ресурсы;
  • 5) осуществлять прогнозирование хода выполнения основных этапов работ, сосредоточенных на критическом пути, и своевременно принимать необходимые плановые и управленческие решения по корректировке сроков;
  • 6) проводить многовариантный экономический анализ различных технологических методов и последовательных путей выполнения работ, а также распределения ресурсов с целью достижения запланированных результатов;
  • 7) производить необходимую корректировку планов-графиков выполнения работ с учетом изменения внешнего окружения, внутренней среды и других рыночных условий;
  • 8) использовать для обработки больших массивов справочно-нор-мативной информации, выполнения текущих расчетов и построения сетевых моделей современную компьютерную технику;
  • 9) оперативно получать необходимые плановые данные о фактическом состоянии хода работ, издержках и результатах производства;
  • 10) обеспечивать в процессе планирования и управления работами взаимодействие долгосрочной общей стратегии с краткосрочными конкретными целями предприятия.

Таким образом, применение системы сетевого планирования способствует разработке оптимального варианта стратегического плана развития предприятия, который служит основой оперативного управления комплексом работ в ходе его осуществления. Основным плановым документом в этой системе является сетевой график, или просто сеть, представляющий информационно-динамическую модель, в которой отражаются все логические взаимосвязи и результаты выполняемых работ, необходимых для достижения конечной цели стратегического планирования. В сетевом графике с необходимой степенью детализации изображается, какие работы, в какой последовательности и за какое время предстоит выполнить, чтобы обеспечить окончание всех видов деятельности не позже заданного или планируемого периода.

В основе сетевого моделирования лежит изображение планируемого комплекса работ в виде ориентированного графа. Граф - это условная схема, состоящая из заданных точек (вершин), соединенных между собой определенной системой линий. Отрезки, соединяющие вершины, называются ребрами (дугами) графа. Ориентированным считается такой граф, на котором стрелками указаны направления всех его ребер, или дуг. Графы носят название карт, лабиринтов, сетей и диаграмм. Исследование этих схем проводится методами

119

теории, получившей название «теории графов». Она оперирует такими понятиями, как пути, контуры и др. Путь - это последовательность дуг, или работ, когда конец каждого предыдущего отрезка совпадает с началом последующего. Контур означает такой конечный путь, у которого начальная вершина или событие совпадает с завершающим, конечным. Другими словами, сетевой график - это ориентированный граф без контуров, дуги, или ребра, которого имеют одну либо несколько числовых характеристик. На графике ребрами считаются работы, а вершинами - события.

Работами называются любые производственные процессы или иные действия, приводящие к достижению определенных результатов, событий. Работой следует считать и возможное ожидание начала последующих процессов, связанное с перерывами или дополнительными затратами времени. Работа-ожидание требует обычно затрат рабочего времени без использования ресурсов, например, остывание нагретых заготовок, затвердевание бетона, естественное «старение» корпусных деталей и т.д. Кроме действительных работ и работ-ожиданий, существуют фиктивные работы или зависимости. Фиктивной работой считается логическая связь или зависимость между какими-то конечными процессами или событиями, не требующая затрат времени. На графике фиктивная работа изображается пунктирной линией.

Событиями считаются конечные результаты предшествующих работ. Событие фиксирует факт выполнения работы, конкретизирует процесс планирования, исключает возможность различного толкования итогов выполнения различных процессов и работ. В отличие от работы, как правило, имеющей свою продолжительность во времени, событие представляет только момент свершения планируемого действия, например, цель выбрана, план составлен, товар произведен, продукция оплачена, деньги поступили и т.д. События бывают начальными или исходными, конечными или завершающими, простыми или сложными, а также промежуточными, предшествующими или последующими и т.д.

Существуют три основных способа изображения событий и работ на сетевых графиках: вершины-работы, вершины-события и смешанные сети.

В сетях типа вершины-работы все процессы или действия представлены в виде следующих один за другим прямоугольников, связанных логическими зависимостями (рис. 4.1).

Как видно из сетевого графика, на нем изображена простая модель, или сеть, состоящая из пяти взаимосвязанных работ: А, Б, В, Г и Д. Исходной, или начальной, является работа А, за которой следуют промежуточные работы - Б, В и Г и далее завершающая работа Д.

120

Рис. 4.1. Сеть типа «вершины-работы»
Рис. 4.1. Сеть типа «вершины-работы»

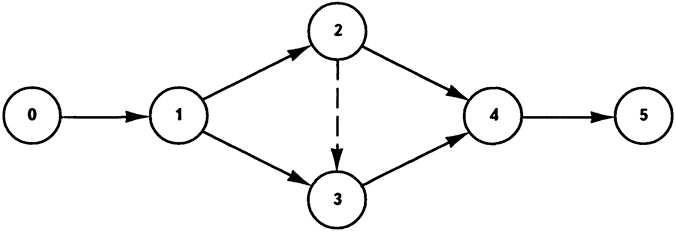

В сетях типа вершины-события все работы или действия представлены стрелками, а события - кружками (рис. 4.2).

Рис. 4.2. Сеть типа «вершины-события»
Рис. 4.2. Сеть типа «вершины-события»

На этом сетевом графике отражен простой производственный процесс, включающий шесть взаимосвязанных событий: О, 1, 2, 3, 4 и 5. Начальным в данном случае является нулевое Событие, завершающим - пятое, все остальные - промежуточные. Между каждым из двух событий заключено по одной действительной работе, изображенной в виде сплошной линии-стрелки. События 2 и 3 соединены между собой фиктивной работой, которая означает наличие между ними временной зависимости или логической связи. Иными словами, событие 3 не может быть завершено до окончания события 2.

В практике сетевого планирования на отечественных предприятиях более широкое распространение получили модели типа вершины-события (рис. 4.2). Однако в настоящее время на многих американских фирмах стали также применяться сети типа вершины-работы (рис. АЛ). Основное их преимущество заключается в следующем.

  1. Работа в таких сетевых моделях выглядит более естественной, так как представляет собой схематично рабочее место исполнителя или специалиста.

121

  1. Графическое изображение сетевой модели также представляется более удобным, поскольку имеется возможность нарисовать вначале все работы, а затем расставлять необходимые логические зависимости.
  2. Написание прикладных программ для данных сетей тоже является более простым и менее трудоемким видом деятельности.
  3. Сетевые графики типа вершины-работы более адаптированы к существующим в управлении проектами стандартам [63. С. 229].

Во всех сетевых графиках важным показателем служит путь, определяющий последовательность работ или событий, в которой конечный процесс, или результат, одной стадии совпадает с начальным показателем следующей за ней другой фазы. В любом графике принято различать несколько путей:

  • полный путь от исходного до завершающего события;
  • путь, предшествующий данному событию от начального;
  • путь, следующий за данным событием до завершающего;
  • путь между несколькими событиями;
  • критический путь от исходного до конечного события максимальной продолжительности.

Сетевые модели могут быть весьма разнообразны как по организационной структуре производственной системы, так и по назначению сетевых графиков, а также используемым нормативным данным и средствам обработки информации. По организационной структуре различают внутрифирменные или отраслевые модели сетевого планирования, по назначению - единичного и постоянного действия. Сетевые модели бывают детерминированные, вероятностные и смешанные. В детерминированных сетевых графиках все работы стратегического проекта, их продолжительность и взаимосвязь, а также требования к ожидаемым результатам являются заранее определенными. В вероятностных моделях многие процессы носят случайный характер. В смешанных сетях одна часть работ является определенной, а другая - неопределенной. Модели могут быть также одноцелевые и многоцелевые.

При построении сетевых графиков необходимо учитывать все существующие реальные условия и конкретные характеристики работ на каждом предприятии.

122
